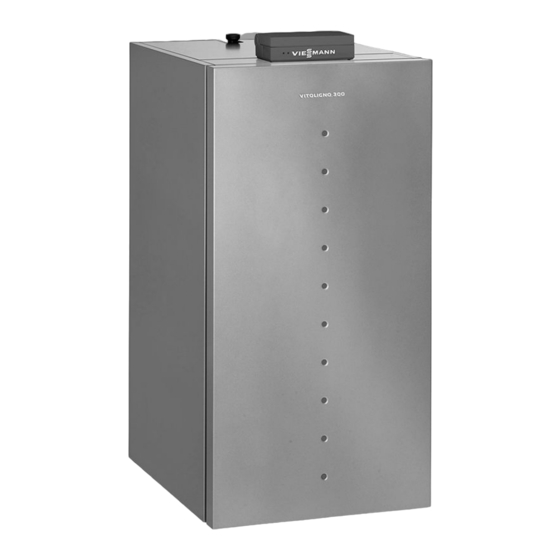

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoligno 300-P Typ VL3B Heizkessel für Holzpellets VITOLIGNO 300-P Nach Montage entsorgen! 5418 286 1/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung..................Montageablauf Verkleidungsbleche anbauen................Elektrische Anschlüsse ausführen............... 11 ■ Anschlussraum der Regelung öffnen..............11 ■ Übersicht der elektrischen Anschlüsse............. 12 ■ Leitungen einführen und zugentlasten.............. 12 ■ Sensoren anschließen..................14 ■ Pumpen anschließen..................15 ■ Sammelstörmeldung an Stecker gÖ anschließen..........19 ■... -
Seite 4: Montagevorbereitung
Montagevorbereitung Abstandsmaße bei Pelletzuführung mit Saugsystem (400) A Heizkessel B Pelletbehälter Mindestabstände Nenn-Wärmeleistungsbereich kW 4 bis 12 11 bis 32 6 bis 18 13 bis 40 8 bis 24 16 bis 48 1000 1980 2280 2030 2230 Mindestraumhöhe 2100 2250 Hinweis Die angegebenen Wandabstände sind für Montage- und Wartungsarbeiten unbe- dingt erforderlich. - Seite 5 Montagevorbereitung (Fortsetzung) Abstandsmaße bei Pelletzuführung mit flexibler Schnecke A Heizkessel B Anschlusseinheit bei Pelletzufüh- rung mit flexibler Schnecke Mindestabstände Nenn-Wärmeleistungsbereich kW 4 bis 12 11 bis 32 6 bis 18 13 bis 40 8 bis 24 16 bis 48 1500 1700 2580 2980...
- Seite 6 Montagevorbereitung (Fortsetzung) Aufstellung Heizkessel an den Stellfüßen mit gerin- ger Steigung nach hinten ausrichten.
-
Seite 7: Verkleidungsbleche Anbauen
Verkleidungsbleche anbauen 3,9x9,5... - Seite 8 Verkleidungsbleche anbauen (Fortsetzung)
- Seite 9 Verkleidungsbleche anbauen (Fortsetzung)
- Seite 10 Verkleidungsbleche anbauen (Fortsetzung) 3,9 x 9,5...
-
Seite 11: Elektrische Anschlüsse Ausführen
Elektrische Anschlüsse ausführen Beim Anschluss externer Schaltkontakte bzw. Komponenten an die Sicherheitsklein- spannung der Regelung sind die Anforderungen der Schutzklasse II einzuhalten, d. h. 8,0 mm Luft- und Kriechstrecken bzw. 2,0 mm Isolationsdicke zu aktiven Teilen. Bei allen bauseitigen Komponenten (hierzu zählen auch PC/Laptop) ist eine sichere elektrische Trennung nach EN 60 335 bzw. -
Seite 12: Übersicht Der Elektrischen Anschlüsse
Elektrische Anschlüsse ausführen (Fortsetzung) Übersicht der elektrischen Anschlüsse Serviceanleitung und Steckeran- schlussplan Leitungen einführen und zugentlasten Bauseitige Leitungen Leitungen max. 100 mm abisolieren. - Seite 13 Elektrische Anschlüsse ausführen (Fortsetzung) Leitungen mit angespritzter Zugentlastung Falls der Abstand zwischen angespritz- ter Zugentlastung und dem Leitungs- ende zu klein ist, eine Zugentlastung wie bei bauseitigen Leitungen vorsehen (siehe Seite 12).
-
Seite 14: Sensoren Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) Sensoren anschließen Hinweis Vorhandene Hydraulikkomponenten prüfen (siehe Serviceanleitung, Kapitel „Rege- lung an Heizungsanlage anpassen“) und Steckplätze entsprechend belegen. 1 2 3 A Außentemperatursensor E Vorlauftemperatursensor M1 B Pufferspeicher-Temperatursensor F Speichertemperatursensor (in Ver- oben bindung mit Solaranlage) C Pufferspeicher-Temperatursensor G Kollektortemperatursensor (in Ver- unten... -
Seite 15: Pumpen Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen anschließen Verfügbare Pumpenanschlüsse Umwälzpumpe zur Speicherbe- heizung sÖ M1 Heizkreispumpe Trinkwasserzirkulationspumpe sÖ M2 Heizkreispumpe Kesselkreispumpe in Verbin- dung mit Heizwasser-Puffer- oder Solarkreispumpe speicher Pumpen 230 V~ Nennstrom 4(2) A~ Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm A Pumpe... - Seite 16 Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen mit Stromaufnahme größer 2 A N PE Extern EIN/AUS A Pumpe D Separater Netzanschluss (Herstel- B Zur Regelung lerangaben beachten) C Schütz...
- Seite 17 Elektrische Anschlüsse ausführen (Fortsetzung) Temperaturwächter (Maximaltemperaturbegrenzung) für Fußbodenheizung Elektromechanischer Temperaturwäch- ter nach dem Flüssigkeits-Ausdeh- nungsprinzip. Schaltet bei Überschreiten des Einstell- werts die Heizkreispumpe aus. Die Vor- lauftemperatur verringert sich in dieser Situation nur langsam, d.h. das selbstän- dige Wiedereinschalten kann einige Stunden dauern.
- Seite 18 Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen 400 V~ Für die Ansteuerung des Schützes Nennstrom 4(2) A~ L1 L2 L3 N PE Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm A Schütz B Pumpe Solarkreispumpe in Verbindung mit Solaranlage Die Stromaufnahme der Pumpe darf max.
-
Seite 19: Sammelstörmeldung An Stecker Gö Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen im Fußbodenheizkreis B Sekundärpumpe (nach Systemtrennung) C Primärpumpe Die gemeinsame Stromaufnahme bei- der Pumpen darf max. 2 A betragen. Hinweis Anschluss gilt nur bei Fußbodenheizun- gen mit Systemtrennung. sÖ zur Regelung A Temperaturwächter Sammelstörmeldung an Stecker gÖ anschließen Nennspannung 230 V~ Nennstrom... -
Seite 20: Externe Anschlüsse An Stecker Avd
Elektrische Anschlüsse ausführen (Fortsetzung) Externe Anschlüsse an Stecker aVD 1 2 3 A Externe Anforderung/Betriebspro- gramm-Umschaltung/Extern „Mischer auf“ (potenzialfreier Kontakt) B Externes Sperren/Extern „Mischer zu“ (potenzialfreier Kontakt) Pelletzuführung Serviceanleitung des Heizkes- sels (Anschluss- und Verdrah- tungsplan) und Montageanlei- tung des Fördersystems Zubehör Hinweis zum Anschluss von Zubehörteilen... -
Seite 21: Abgasgebläse Anbauen
Abgasgebläse anbauen M8x25 a-ÖA a-Ö Stecker des Abgasgebläses in Steck- Achtung platz a-Ö und a-ÖA und Stecker a:K Der Kontakt von elektrischen Lei- tungen zu heißen Bauteilen führt der Lambdasonde im Anschlussraum der Regelung einstecken. zu Material- und Funktionsschä- den. Elektrische Leitungen dürfen nach den Montagearbeiten nicht mit dem Gebläsegehäuse in... -
Seite 22: Timer Anbauen
Timer anbauen Hinweis Der Timer stellt sicher, dass bei einer Funktionsstörung auf der Leiterplatte in der Regelung der Eintragmotor nach max. 1 min ausgeschaltet wird. 3,9 x 9,5... -
Seite 23: Anschlusseinheit An Heizkessel Anbauen
Anschlusseinheit an Heizkessel anbauen 1. Beiliegende Stehbolzen mit dem kur- Hinweis zen Gewindeende in den Zufüh- Der Stecker kD der Netzanschlusslei- rungsflansch des Heizkessels ein- tung A muss nach dem Anbauen des schrauben. Pelletbehälters bzw. der Pelletzuführung mit flexibler Schnecke an der Stecker- 2. -
Seite 24: Netzanschluss
Anschlusseinheit an Heizkessel anbauen (Fortsetzung) Achtung Die Netzanschlussleitung A des Durch heiße Bauteile können Motors darf nach Abschluss der elektrische Leitungen beschädigt Montagearbeiten nicht die werden. Anschlusseinheit Einschub- schnecke berühren. Netzanschluss Richtlinien Vorschriften Netzanschluss und Schutzmaßnahmen (z.B. FI-Schaltung) sind gemäß IEC 60364-4-41, den Anschlussbedin- gungen des örtlichen Energieversor- gungsunternehmens und den VDE-Vor-... -
Seite 25: Oberblech Vorn Anbauen
Netzanschluss (Fortsetzung) 2. Netzanschlussleitung im Anschluss- 3. Stecker fÖ in Regelung einstecken. kasten und an Stecker fÖ anklem- men (bauseits). Farbkennzeichnung nach DIN IEC 60757 Gefahr braun Falsche Adernzuordnung blau kann zu schweren Verletzun- GNYE grün/gelb gen und Schäden am Gerät führen. -
Seite 26: Oberblech Hinten Anbauen
Oberblech hinten anbauen Hinweis Bei Ausführung mit Pelletbehälter vorher den Pelletbehälter montieren. Montage- und Serviceanleitung Anschlusseinheit Einschub- schnecke Montage- und Serviceanleitung Pelletbehälter (falls Vorhanden) 3,9 x 9,5... -
Seite 27: Bedienteil Der Regelung Anbauen
Bedienteil der Regelung anbauen... -
Seite 28: Brennkammertür Und Vorderblech Anbauen
Brennkammertür und Vorderblech anbauen Hinweis Vor Verschließen der Brennkammertür muss sichergestellt werden, dass sich keine fremden Teile in der Brennkammer befinden. Die Brennkammerteile auf Vollständigkeit und richtigen Sitz prüfen. Tür einhängen, schließen und ver- schrauben. - Seite 29 Brennkammertür und Vorderblech anbauen (Fortsetzung) A Typenschild Hinweis Vorderblech (Tür) rastet beim Verschlie- ßen ein.
-
Seite 30: Heizkessel Abgasseitig Anschließen
Heizkessel abgasseitig anschließen Hinweis Um Schallübertragungen, verursacht durch das Saugzuggebläse, zu vermeiden, sollte ein elastisches Verbindungsstück in das Abgasrohr eingebaut werden. Abgasrohr nicht in den Schornstein einmauern. a Laut TRVB H118 ist in das Abgasrohr oder in den Schornstein eine Verpuf- fungsklappe (Explosionsklappe) einzubauen. -
Seite 31: Heizkessel Heizwasserseitig Anschließen
Heizkessel heizwasserseitig anschließen Hinweis Es dürfen nur geregelte Heizkreise mit Mischer angeschlossen werden. A Sicherheitsanschluss 12 bis 24 kW: G 1½ 32 bis 48: kW G 2 B Kesselvorlauf 12 bis 24 kW: G 1½ 32 bis 48: kW G 2 C Kesselrücklauf 12 bis 24 kW: G 1½... -
Seite 32: Inbetriebnahme Und Einregulierung
Sicherheitsanschlüsse erstellen (Fortsetzung) Mindestquerschnitte Leistung Leitung zum Aus- Sicherheitsventil Heizkessel dehnungsgefäß Eintrittsanschluss Ausblaseleitung 4 bis 12 kW DN 15 (R ½) 6 bis 18 kW 8 bis 24 kW DN 15 (R ½) DN 20 (R ¾) 11 bis 32 kW DN 20 (R ¾) 13 bis 40 kW 16 bis 48 kW... -
Seite 33: Stichwortverzeichnis
Stichwortverzeichnis Abgastemperatursensor.....14 Netzanschluss........24 Anschluss Netzanschlussleitung......24 ■ abgasseitig........30 ■ Ausdehnungsgefäß......31 ■ heizwasserseitig......31 Pumpen ■ Sicherheitsventil......31 ■ anschließen........15 Aufstellung des Heizkessels....4, 5 Außentemperatursensor....14 Rücklauftemperatursensor....14 Elektrische Anschlüsse......11 Externe Anschlüsse......20 Sammelstörmeldung......19 Sensoren..........14 Sicherheitsanschlüsse.......31 Hauptschalter........24 Speichertemperatursensor....14 Stecker aVD........20 Stecker gÖ.........19 Kesseltemperatursensor....14 Kleinspannungsanschlüsse....14 Wandabstände.........4, 5 Leitungen einführen und zugentlasten........12... - Seite 36 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
