VIESMANN
Montageanleitung
für die Fachkraft

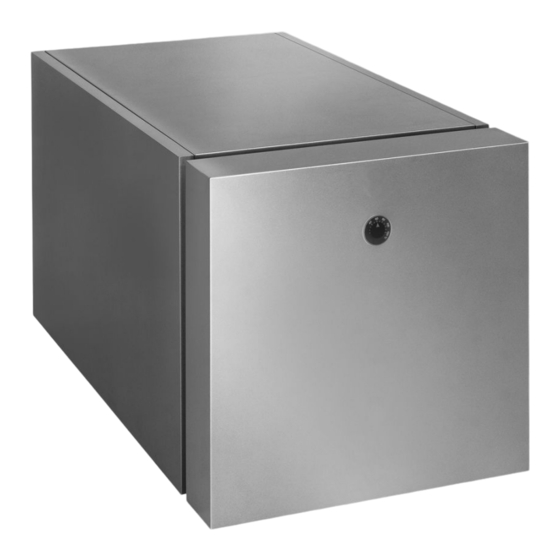

Vitocell 300-H
Typ EHA
Innenbeheizter Speicher-Wassererwärmer
160 bis 500 l
VITOCELL 300-H
Nach Montage entsorgen!
5609 055
11/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 300-H Typ EHA

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-H Typ EHA Innenbeheizter Speicher-Wassererwärmer 160 bis 500 l VITOCELL 300-H Nach Montage entsorgen! 5609 055 11/2013...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wassererwärmer 160 und 200 l............■ Speichertemperatursensor einbauen..............Speicher-Wassererwärmer 350 und 500 l............■ Mehrzellige Speicherbatterie aufstellen............■ Speichertemperatursensor einbauen..............10 Heizseitig anschließen..................11 ■ Betrieb mit Heizwasser..................11 Heizseitig anschließen ―...
  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden.
  • Seite 5: Produktinformation

    Produktinformation 160 und 200 l Speicherinhalt: Geeignet für Anlagen nach DIN 1988, EN 12828 und DIN 4753 Innenbeheizter Speicher-Wassererwär- mer aus Edelstahl zur Trinkwasser- erwärmung in Verbindung mit Heizkes- seln 350 und 500 l Speicherinhalt: Innenbeheizter Speicher-Wassererwär- mer aus Edelstahl zur Trinkwasser- erwärmung in Verbindung mit Heizkes- seln, Fernheizungen und Niedertempe- ratur-Heizsystemen...
  • Seite 6: Hinweise Zur Aufstellung

    Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Bei 350 l: Die Wärmedämmung darf nicht mit offener Flamme in Berührung Falls auf dem Speicher-Wassererwär- kommen. mer ein Heizkessel montiert wird, muss Vorsicht bei Löt- und Schweißar- der Heizkessel in den vorderen Zentrier- beiten.
  • Seite 7: Speicher-Wassererwärmer 160 Und 200 L

    Speicher-Wassererwärmer 160 und 200 l Speichertemperatursensor einbauen Zu Arbeitsschritt 1.: Zu Arbeitsschritt 2.: ■ Speichertemperatursensor nicht mit Mit Zugentlastungshülse arretieren. Isolierband umwickeln. ■ Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. A Typenschild Speicher-Wassererwärmer 350 und 500 l Mehrzellige Speicherbatterie aufstellen 2 Speicher-Wassererwärmer mit je ■...
  • Seite 8 Speicher-Wassererwärmer 350 und 500 l (Fortsetzung)
  • Seite 9 Speicher-Wassererwärmer 350 und 500 l (Fortsetzung) Zu Arbeitsschritt 2.: Längsschienen der Speicher-Wasser- erwärmer mit Schrauben M8 aus der Verpackung verschrauben.
  • Seite 10: Speichertemperatursensor Einbauen

    Speicher-Wassererwärmer 350 und 500 l (Fortsetzung) Speichertemperatursensor einbauen Achtung Speichertemperatursensor ein- Für den Sensor des Regelorgans bauen siehe Montageanleitung aus Gründen der max. Betriebs- „Sensorbefestigung“. sicherheit die mitgelieferte Tauchhülse aus Edelstahl ver- wenden. Falls der einzusetzende Sensor nicht in diese Tauchhülse passt, muss eine andere Tauchhülse aus Edelstahl (1.4571 oder 1.4435) verwendet werden.
  • Seite 11: Heizseitig Anschließen

    Heizseitig anschließen Betrieb mit Heizwasser ■ Alle Rohrleitungen mit lösbaren Ver- 2. Nur bei Heizwasservorlauftempera- bindungen anschließen. turen über 110 °C: ■ Temperaturregler und Sicherheits- Falls in der Anlage kein Sicherheits- temperaturbegrenzer so einstellen, temperaturbegrenzer vorhanden ist, dass die Trinkwassertemperatur im zusätzlich bauseits einen bauteilge- Speicher-Wassererwärmer 95 °C prüften Sicherheitstemperaturbe-...
  • Seite 12 Heizseitig anschließen (Fortsetzung) 3 Bei 160 und 200 l: 5 Entlüftungsventil Temperaturregler und Sicherheits- 6 Umwälzpumpe mit Rückschlag- temperaturbegrenzer (falls erfor- klappe, federbelastet derlich) HR Heizwasserrücklauf 4 Bei 350 und 500 l: HV Heizwasservorlauf Temperaturregler und Sicherheits- temperaturbegrenzer (falls erfor- derlich)
  • Seite 13 Heizseitig anschließen (Fortsetzung) Speicherbatterie 700 und 1000 l (2-zellig) 2 x 700 l und 2 x 1000 l (2 x 2-zellig) 1500 l (3-zellig) 2 x 1500 l (2 x 3-zellig) DN 32 Heizwasserrücklauf DN 50 Heizwasservorlauf DN 80 STB Sicherheitstemperaturbegrenzer DN 100 (falls erforderlich) DN 125...
  • Seite 14: Heizseitig Anschließen - Betrieb Mit Sattdampf

    Heizseitig anschließen ― Betrieb mit Sattdampf Nur bei 350 und 500 l Achtung ■ Alle Rohrleitungen mit lösbaren Ver- Um Geräteschäden zu vermei- bindungen anschließen. den, folgende Angaben beach- ■ Abdeckrosetten von den dampf- und ten. kondensatseitigen Rohranschlüssen ■ Nur dampfseitige Regelung entfernen (Rosetten haben Linksge- ohne Kondensatanhebung winde).
  • Seite 15 Heizseitig anschließen ― Betrieb mit Sattdampf (Fortsetzung) Regelventil Kondensatleitung Dampfleitung KOA Kondensatableiter Speicherbatterie Zwischen Kondensatstutzen und Kon- densat-Sammelleitung jeder Speicher- Hinweis zelle einen Kondensatableiter ein- Für die regel- und sicherheitstechnische bauen. Ausrüstung auch die Vorschriften des jeweiligen Wärmelieferanten beachten. 1500 l (3-zellig) Je nach den örtlichen Anschlussbestim- mungen unter folgenden Anschluss- möglichkeiten wählen:...
  • Seite 16: Trinkwasserseitig Anschließen

    Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Temperatur 95 °C Anschluss die DIN 1988 und die Zulässiger Betriebsdruck 10 bar DIN 4753 beachten (c:Vorschriften (1 MPa) des SVGW). Zulässiger Betriebsdruck 8 bar ■ Alle Rohrleitungen mit lösbaren Ver- (0,8 MPa) bindungen anschließen.
  • Seite 17: Sicherheitsventil

    Trinkwasserseitig anschließen (Fortsetzung) Speicher-Wassererwärmer 350 und 500 l A Ausdehnungsgefäß K Absperrventil B Entleerung L Durchflussregulierventil C Zirkulationsleitung M Manometeranschluss D Warmwasser N Rücklaufverhinderer E Rückschlagklappe, federbelastet O Entleerung F Zirkulationspumpe P Kaltwasser G Beobachtbare Mündung der Aus- R Trinkwasserfilter blaseleitung S Druckminderer H Sicherheitsventil...
  • Seite 18 Trinkwasserseitig anschließen (Fortsetzung) Falls die Beheizungsleistung des Spei- Die Ausblaseleitung des Sicherheitsven- cher-Wassererwärmers über der dem tils darf nicht verschlossen werden. Aus- Inhalt zugeordneten max. Beheizungs- tretendes Wasser muss gefahrlos und leitung liegt, ist ein ausreichend großes sichtbar in eine Entwässerungseinrich- Sicherheitsventil für die Beheizungsleis- tung abgeleitet werden.
  • Seite 19: Speicherbatterie

    Trinkwasserseitig anschließen (Fortsetzung) Speicherbatterie 700 und 1000 l (2-zellig) 2 x 700 l und 2 x 1000 l (2 x 2-zellig) 1500 l (3-zellig) 2 x 1500 l (2 x 3-zellig) DN 32 KW Kaltwasser DN 40 WW Warmwasser DN 50 DN 65...
  • Seite 20: Zirkulationsleitung Beim Zusammenschluss Mehrerer Speicherzellen Anschließen

    Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung beim Zusammenschluss mehrerer Speicher- zellen anschließen In Verbindung mit Heizkesseln oder Fern- In Verbindung mit Fernheizungen mit heizungen ohne heizwasserseitige Rück- heizwasserseitiger Rücklauftemperatur- lauftemperaturbegrenzung und bei heiz- begrenzung und/oder bei mehreren Zir- seitigem Betrieb mit Sattdampf bis 1 bar kulationsleitungen (0,1 MPa) Überdruck und einer Zirkulati- onsleitung...
  • Seite 21: Inbetriebnahme

    Inbetriebnahme Serviceanleitung...
  • Seite 24 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
