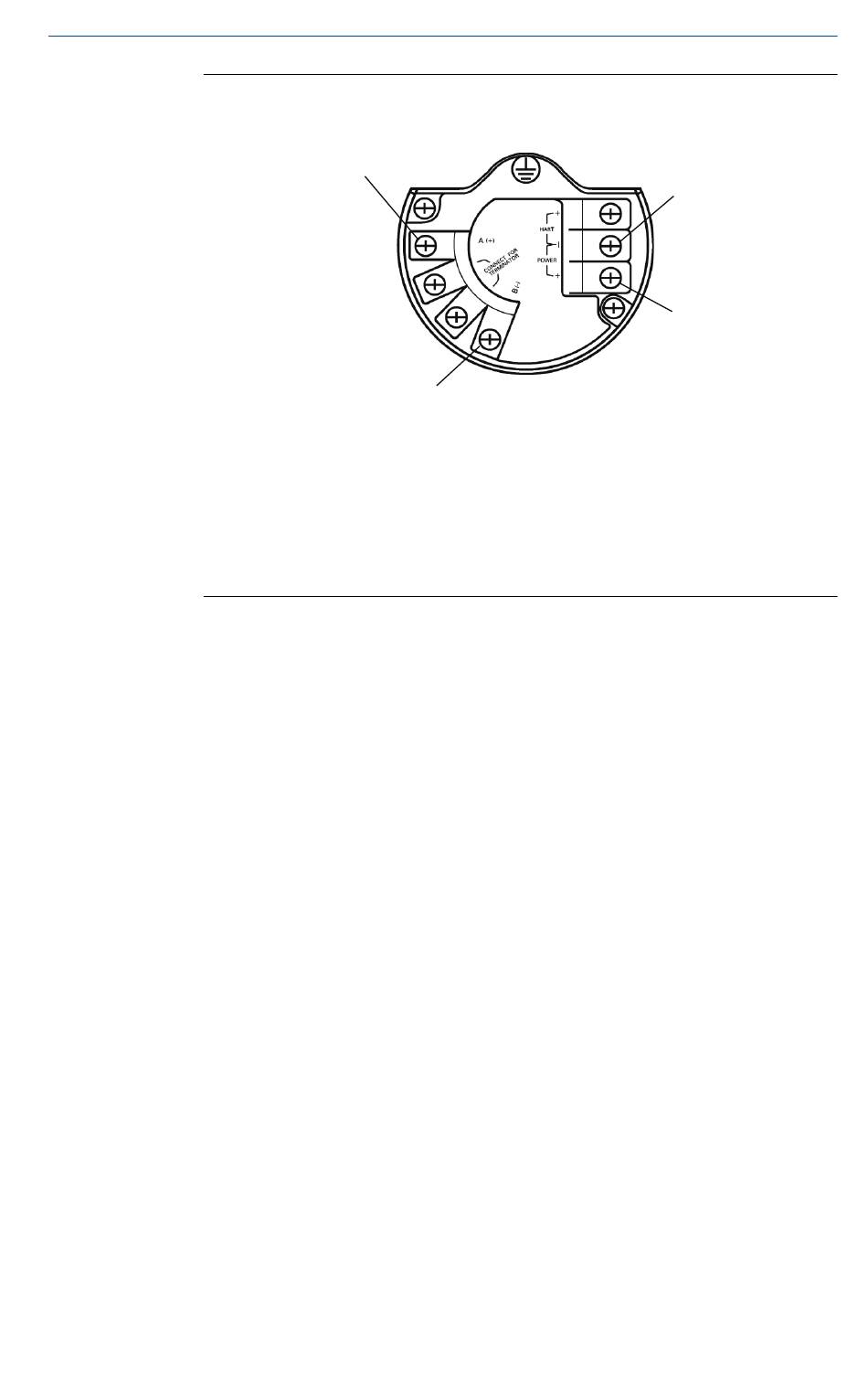

Abbildung 2-2: Anschlussklemmenblock-Diagramm des Emerson
Wireless Field Link
A
B
C
D
2.3
Erdung
Das Gehäuse des Field Link muss stets gemäß den nationalen und lokalen
Vorschriften für die Elektroinstallation geerdet sein. Die beste Methode zur
Erdung ist die direkte Verbindung zur Erde mit minimaler Impedanz. Zur
Erdung des Field Link den außenliegenden Erdungsanschluss mit Schutzerde
verbinden. Die Verbindung sollte einen Widerstand von 1 Ohm oder weniger
aufweisen.
Kurzanleitung
A
B
Daten A (+)
Daten B (–)
+10,5 bis 30 VDC
Rückleitung
Kurzanleitung
D
C
