12
4 Beschreibung

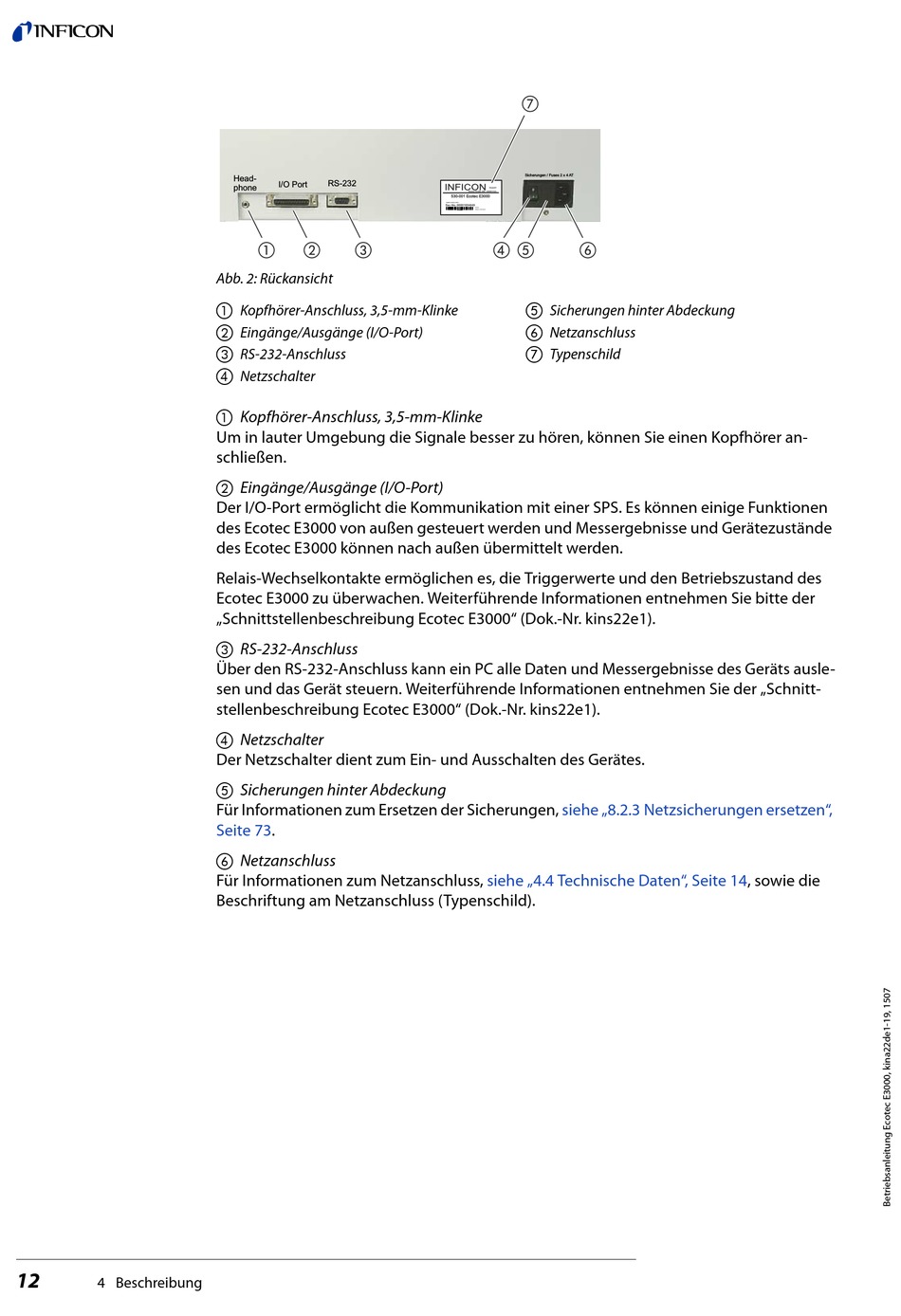

Abb. 2: Rückansicht
a
Kopfhörer-Anschluss, 3,5-mm-Klinke
b
Eingänge/Ausgänge (I/O-Port)
c
RS-232-Anschluss
d
Netzschalter
a Kopfhörer-Anschluss, 3,5-mm-Klinke
Um in lauter Umgebung die Signale besser zu hören, können Sie einen Kopfhörer an-
schließen.
b Eingänge/Ausgänge (I/O-Port)
Der I/O-Port ermöglicht die Kommunikation mit einer SPS. Es können einige Funktionen
des Ecotec E3000 von außen gesteuert werden und Messergebnisse und Gerätezustände
des Ecotec E3000 können nach außen übermittelt werden.
Relais-Wechselkontakte ermöglichen es, die Triggerwerte und den Betriebszustand des
Ecotec E3000 zu überwachen. Weiterführende Informationen entnehmen Sie bitte der
„Schnittstellenbeschreibung Ecotec E3000" (Dok.-Nr. kins22e1).
c RS-232-Anschluss
Über den RS-232-Anschluss kann ein PC alle Daten und Messergebnisse des Geräts ausle-
sen und das Gerät steuern. Weiterführende Informationen entnehmen Sie der „Schnitt-
stellenbeschreibung Ecotec E3000" (Dok.-Nr. kins22e1).
d Netzschalter
Der Netzschalter dient zum Ein- und Ausschalten des Gerätes.
e Sicherungen hinter Abdeckung
Für Informationen zum Ersetzen der Sicherungen,
Seite
73.
f Netzanschluss
Für Informationen zum Netzanschluss,
Beschriftung am Netzanschluss (Typenschild).
e
Sicherungen hinter Abdeckung
f
Netzanschluss
g
Typenschild
siehe „8.2.3 Netzsicherungen ersetzen",
siehe „4.4 Technische Daten", Seite
14, sowie die
