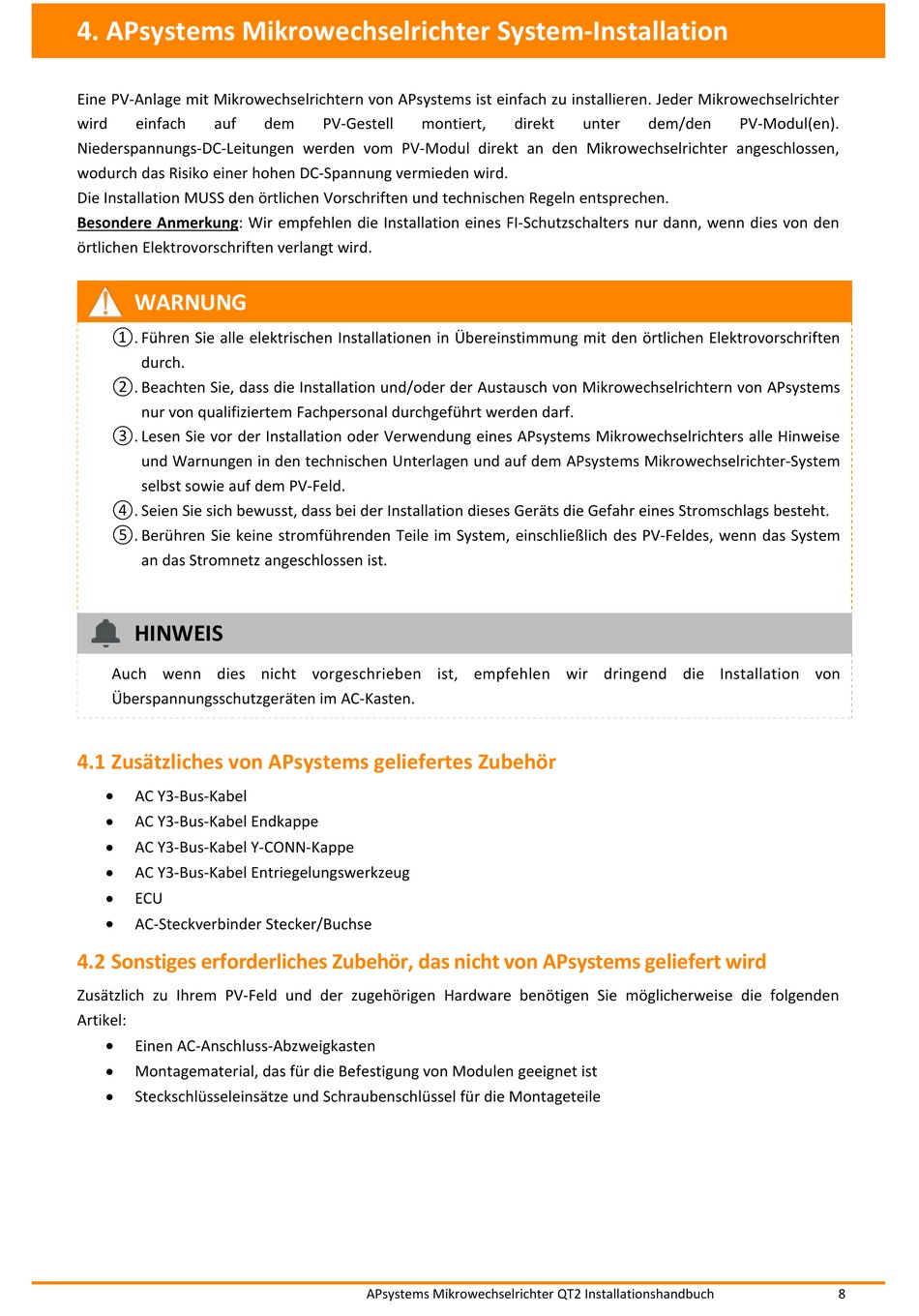

4. APsystems Mikrowechselrichter System-Installation

4. APsystems Mikrowechselrichter System-Installation
Eine PV-Anlage mit Mikrowechselrichtern von APsystems ist einfach zu installieren. Jeder Mikrowechselrichter
wird einfach auf
Niederspannungs-DC-Leitungen werden vom PV-Modul direkt an den Mikrowechselrichter angeschlossen,
wodurch das Risiko einer hohen DC-Spannung vermieden wird.
Die Installation MUSS den örtlichen Vorschriften und technischen Regeln entsprechen.
Besondere Anmerkung: Wir empfehlen die Installation eines FI-Schutzschalters nur dann, wenn dies von den
örtlichen Elektrovorschriften verlangt wird.
WARNUNG
①. Führen Sie alle elektrischen Installationen in Übereinstimmung mit den örtlichen Elektrovorschriften
durch.
②. Beachten Sie, dass die Installation und/oder der Austausch von Mikrowechselrichtern von APsystems
nur von qualifiziertem Fachpersonal durchgeführt werden darf.
③. Lesen Sie vor der Installation oder Verwendung eines APsystems Mikrowechselrichters alle Hinweise
und Warnungen in den technischen Unterlagen und auf dem APsystems Mikrowechselrichter-System
selbst sowie auf dem PV-Feld.
④. Seien Sie sich bewusst, dass bei der Installation dieses Geräts die Gefahr eines Stromschlags besteht.
⑤. Berühren Sie keine stromführenden Teile im System, einschließlich des PV-Feldes, wenn das System
an das Stromnetz angeschlossen ist.
HINWEIS
Auch wenn dies nicht vorgeschrieben ist, empfehlen wir dringend die Installation von
Überspannungsschutzgeräten im AC-Kasten.
4.1 Zusätzliches von APsystems geliefertes Zubehör
AC Y3-Bus-Kabel

 AC Y3-Bus-Kabel Endkappe
AC Y3-Bus-Kabel Y-CONN-Kappe

 AC Y3-Bus-Kabel Entriegelungswerkzeug
ECU

 AC-Steckverbinder Stecker/Buchse
4.2 Sonstiges erforderliches Zubehör, das nicht von APsystems geliefert wird
Zusätzlich zu Ihrem PV-Feld und der zugehörigen Hardware benötigen Sie möglicherweise die folgenden
Artikel:
 Einen AC-Anschluss-Abzweigkasten
Montagematerial, das für die Befestigung von Modulen geeignet ist

 Steckschlüsseleinsätze und Schraubenschlüssel für die Montageteile
dem PV-Gestell montiert,
APsystems Mikrowechselrichter QT2 Installationshandbuch
direkt unter dem/den PV-Modul(en).
