4. APsystems Mikrowechselrichter System-Installation

4.3 Installationsverfahren

4.3.1 Schritt 1 – Überprüfen Sie, ob die Netzspannung mit der Nennleistung des
Mikrowechselrichters übereinstimmt
4.3.2 Schritt 2 – Verteilung des Y3 AC-Bus-Kabels
a. Jeder Steckerabgang des AC-Bus-Kabels entspricht der Position des Mikrowechselrichters.
b. Ein Ende des AC-Bus-Kabels wird für den Zugang zum Abzweigkasten in das Stromnetz verwendet.
c. Verdrahten Sie die Leiter des AC-Busses: L1 – BRAUN; L2 – SCHWARZ; L3 – GRAU.
WARNUNG
Der Farbcode der Verdrahtung kann je nach den örtlichen Vorschriften unterschiedlich sein. Prüfen Sie
vor dem Anschluss an den AC-Bus, ob alle Drähte der Installation übereinstimmen. Eine falsche
Verkabelung kann zu irreparablen Schäden an den Mikrowechselrichtern führen: Solche Schäden sind
nicht durch die Garantie abgedeckt.
WARNUNG

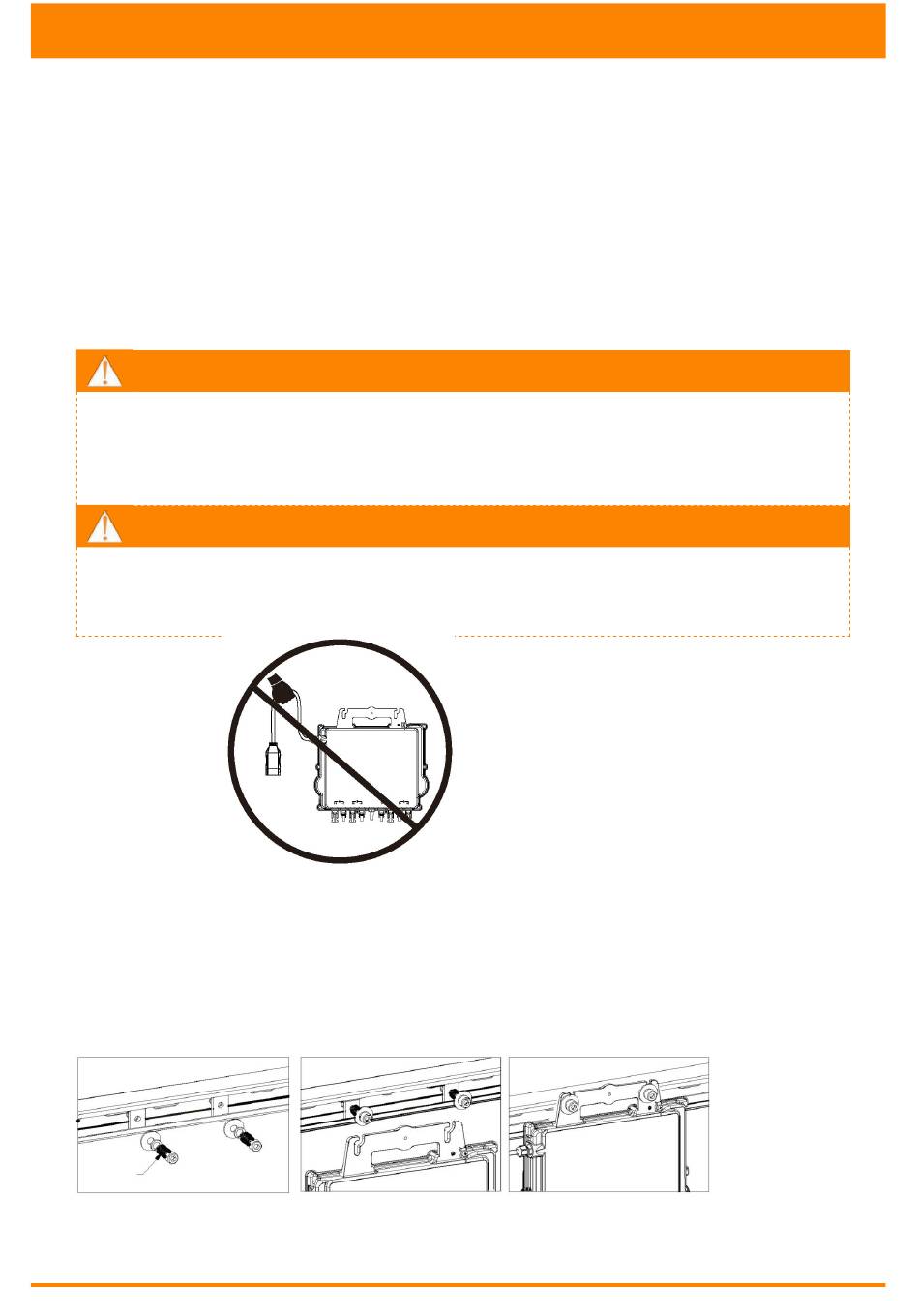

ACHTUNG: Den Mikrowechselrichter NICHT am AC-Kabel vorbeitragen. Dadurch kann sich das AC-Kabel
teilweise oder vollständig vom Gerät lösen, was zu keinem oder einem schlechtem Betrieb führt.
4.3.3 Schritt 3 – Befestigen Sie die APsystems Mikrowechselrichter an dem Gestell
a. Markieren Sie die Position des Mikrowechselrichters auf dem Gestell in Bezug auf den Abzweigkasten
für die PV-Module oder andere Hindernisse.
b. Montieren Sie jeweils einen Mikrowechselrichter an diesen Stellen mit den von Ihrem
Modulgestell-Anbieter empfohlenen Befestigungselementen. Achten Sie darauf, dass die Erdungsscheibe
zum Gestell zeigt.
M8
(Nicht von APsystems geliefert)
APsystems Mikrowechselrichter QT2 Installationshandbuch
Abbildung 2
9
