APsystems Mikrowechselrichter Installationshandbuch
ALTENERGY POWER SYSTEM Inc.
https://emea.apsystems.com/
APsystems
Karspeldreef 8, 1101 CJ, Amsterdam, Die Niederlande
E-Mail-Adresse: info.emea@APsystems.com
APsystems
244c rue du Point du Jour 01000 Saint Denis lès Bourg, France
E-Mail-Adresse: info.emea@APsystems.com
© Alle Rechte vorbehalten

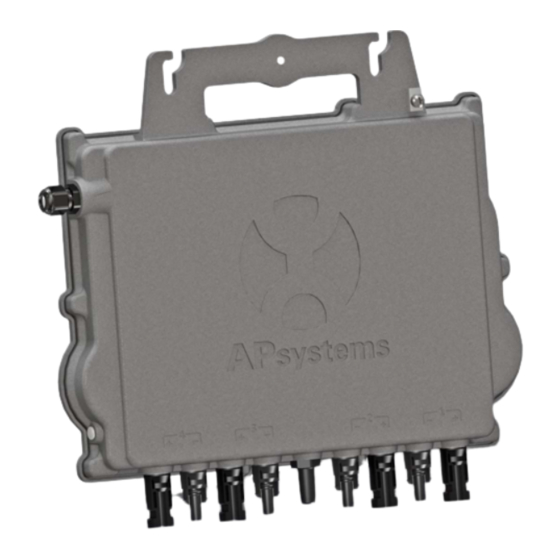

APsystems QT2 Mikrowechselrichter
(Für EMEA)
Bitte scannen Sie diesen QR-Code, um
Zugang
zu
unseren
APPs
und
Produktinformationen zu erhalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für APsystems QT2

Inhaltszusammenfassung für APsystems QT2

  • Seite 1 APsystems Mikrowechselrichter Installationshandbuch APsystems QT2 Mikrowechselrichter (Für EMEA) ALTENERGY POWER SYSTEM Inc. https://emea.apsystems.com/ APsystems Karspeldreef 8, 1101 CJ, Amsterdam, Die Niederlande E-Mail-Adresse: info.emea@APsystems.com APsystems 244c rue du Point du Jour 01000 Saint Denis lès Bourg, France Bitte scannen Sie diesen QR-Code, um E-Mail-Adresse: info.emea@APsystems.com...

  • Seite 2: Inhaltsverzeichnis

    übereinstimmt ............................9 4.3.2 Schritt 2 – Verteilung des Y3 AC-Bus-Kabels ....................9 4.3.3 Schritt 3 – Befestigen Sie die APsystems Mikrowechselrichter an dem Gestell ........9 4.3.4 Schritt 4 – Erden des Systems ........................ 10 4.3.5 Schritt 5 – Anschluss des Mikrowechselrichters von APsystems an das AC-Bus-Kabel......11 4.3.6 Schritt 6 –...

  • Seite 3: Wichtige Sicherheitshinweise

    Versuchen Sie NICHT, den APsystems Mikrowechselrichter zu reparieren. Wenn der Verdacht besteht,  dass der Mikrowechselrichter defekt ist, wenden Sie sich bitte an den technischen Support von APsystems, um mit der Fehlersuche zu beginnen und eine RMA-Nummer („Return Merchandise Authorization“) zu erhalten, um gegebenenfalls den Austauschprozess zu starten.

  • Seite 4: Erklärung Zur Funkentstörung

    C) Schließen Sie den Mikrowechselrichter an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist Wenn keine der oben vorgeschlagenen Empfehlungen eine wesentliche Verbesserung in Bezug auf Störungen bringt, wenden Sie sich bitte an den technischen Support von APsystems in Ihrer Region. APsystems Mikrowechselrichter QT2 Installationshandbuch...

  • Seite 5: Symbole Ersetzen Worte Auf Dem Gerät, Auf Einer Anzeige, Oder In Handbüchern

    Berechtigung hat, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik unter Spannung zu setzen, zu erden und zu kennzeichnen. Der Wechselrichter und die Photovoltaikanlage dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden. APsystems Mikrowechselrichter QT2 Installationshandbuch...

  • Seite 6: Apsystems Mikrowechselrichter-System Einführung

    2. APsystems Mikrowechselrichter-System Einführung APsystems Mikrowechselrichter-System Einführung Der Mikrowechselrichter von APsystems wird in netzgekoppelten Anwendungen eingesetzt und besteht aus drei Schlüsselelementen: APsystems Mikrowechselrichter   APsystems Energie-Kommunikationseinheit („Energy Communication Unit“, ECU)  APsystems Energieüberwachung und Analyse („Energy Monitor and Analysis“, EMA), ein webbasiertes Überwachungs- und Analysesystem...

  • Seite 7: Sicherheit Bei Apsystems Mikrowechselrichtern

    Ausrichtungen oder andere Situationen beeinträchtigt werden, in denen ein Kanal im Vergleich zu den anderen Kanälen eine geringere Leistung erbringt, sorgt der Mikrowechselrichter von APsystems für eine Spitzenleistung des Feldes, indem er die Leistung jedes einzelnen Kanals innerhalb des Feldes maximiert.

  • Seite 8: Apsystems Mikrowechselrichter Qt2 Einführung

    Energieversorgung rund um die Uhr über Apps oder ein webbasiertes Portal erleichtert die Ferndiagnose und -wartung. Der neue QT2 ist über eine Funktion namens RPC („Reactive Power Control“) interaktiv mit den Stromnetzen verbunden, um Photovoltaik-Stromspitzen im Netz besser zu verwalten. Darüber hinaus bietet er einen Spitzenwirkungsgrad von 97% mit 20 % weniger Komponenten im Vergleich zur letzten Produktgeneration.

  • Seite 9: Apsystems Mikrowechselrichter System-Installation

    ①. Führen Sie alle elektrischen Installationen in Übereinstimmung mit den örtlichen Elektrovorschriften durch. ②. Beachten Sie, dass die Installation und/oder der Austausch von Mikrowechselrichtern von APsystems nur von qualifiziertem Fachpersonal durchgeführt werden darf. ③. Lesen Sie vor der Installation oder Verwendung eines APsystems Mikrowechselrichters alle Hinweise und Warnungen in den technischen Unterlagen und auf dem APsystems Mikrowechselrichter-System selbst sowie auf dem PV-Feld.

  • Seite 10: Installationsverfahren

    Gerät lösen, was zu keinem oder einem schlechtem Betrieb führt. 4.3.3 Schritt 3 – Befestigen Sie die APsystems Mikrowechselrichter an dem Gestell a. Markieren Sie die Position des Mikrowechselrichters auf dem Gestell in Bezug auf den Abzweigkasten für die PV-Module oder andere Hindernisse.

  • Seite 11: Schritt 4 - Erden Des Systems

    örtlichen Elektrovorschriften ordnungsgemäß geerdet sein. 4.3.4 Schritt 4 – Erden des Systems Es gibt 2 Möglichkeiten, die Mikrowechselrichter der QT2-Serie zu erden. 1. Durch die angebrachte Erdungsscheibe. Nachdem die Mikrowechselrichter und das Gestell zuverlässig installiert sind, kann die Erdungsscheibe des Mikrowechselrichters mit dem Gestell verbunden werden, um eine ordnungsgemäße Erdung zu gewährleisten.

  • Seite 12: Schritt 5 - Anschluss Des Mikrowechselrichters Von Apsystems An Das Ac-Bus-Kabel

    4. APsystems Mikrowechselrichter System-Installation 4.3.5 Schritt 5 – Anschluss des Mikrowechselrichters von APsystems an das AC-Bus-Kabel Stecken Sie den AC-Stecker des Mikrowechselrichters in den Anschluss des Stammkabels. Vergewissern Sie sich, dass Sie das „Klicken“ als Nachweis für eine stabile Verbindung hören.

  • Seite 13: Schritt 6 - Installieren Einer Buskabel-Endkappe Am Ende Des

    Sie also beim Anschließen der DC-Kabel genau auf diese Leuchten. WARNUNG Vergewissern Sie sich, dass alle AC- und DC-Kabel korrekt installiert wurden. Stellen Sie sicher, dass keine der AC- und/oder DC-Leitungen eingeklemmt oder beschädigt sind. Stellen Sie sicher, dass alle Abzweigkästen ordnungsgemäß verschlossen sind. APsystems Mikrowechselrichter QT2 Installationshandbuch...

  • Seite 14: Schritt 8.Verbinden Sie Apsystems Mikro-Wechselrichter Mit Dem Netz

    Achten Sie darauf, dass Sie positive und negative DC-Kabel nicht auf zwei verschiedene Eingangskanäle aufteilen: Der Mikrowechselrichter wird sonst beschädigt und die Garantie erlischt. 4.3.8 Schritt 8 – Verbinden Sie APsystems Mikro-Wechselrichter mit dem Netz HINWEIS 1. Bitte installieren Sie bipolare Schutzschalter mit dem richtigen Nennstrom oder gemäß den örtlichen Vorschriften, die für den Anschluss an das Stromnetz obligatorisch sind.

  • Seite 15: Schritt 10 - Vervollständigen Des Apsystems-Installationsplans

    4. APsystems Mikrowechselrichter System-Installation 4.3.10 Schritt 10 – Vervollständigen des APsystems-Installationsplans a. Jeder APsystems Mikrowechselrichter hat 2 abnehmbare Seriennummernetiketten. b. Schließen Sie den Installationsplan ab, indem Sie das ID-Etikett jedes Mikrowechselrichters an die richtige Stelle kleben. c. Das zweite Etikett mit der Seriennummer kann auf den Rahmen des Solarmoduls geklebt werden, um später die Position des Mikrowechselrichters ohne Demontage des PV-Moduls zu bestätigen.

  • Seite 16: Betriebsanleitung Apsystems Mikrowechselrichter-System

    Sobald die ECU ordnungsgemäß in Betrieb genommen wurde, beginnen die Mikrowechselrichter von APsystems, Leistungsdaten an die ECU zu senden. Die Zeit, die benötigt wird, bis alle Mikrowechselrichter im System an die ECU berichten, hängt von der Anzahl der Mikrowechselrichter im System ab.

  • Seite 17: Problemlösung

    APsystems in Ihrer Region. 6.2 ECU_APP APsystems ECU_APP (verfügbar in der EMA Manager APP) ist das empfohlene Werkzeug für die Fehlersuche vor Ort. Wenn die ECU_APP mit dem ECU-Hotspot verbunden wird (weitere Informationen finden Sie im ECU-Benutzerhandbuch), kann der Installateur jeden Mikrowechselrichter-Status (Produktion, Kommunikation), aber auch die ZigBee-Signalstärke, das Netzprofil und andere aufschlussreiche Daten prüfen, die bei der...

  • Seite 18: Apsystems Technische Support

    ①. Ziehen Sie die DC-Leitungsanschlüsse niemals unter Last ab. Vergewissern Sie sich, dass in den DC-Leitungen kein Strom fließt, bevor Sie die Verbindung trennen. ②. Trennen Sie immer die AC-Stromversorgung, bevor Sie die Kabel der PV-Module vom APsystems Mikrowechselrichter abklemmen.

  • Seite 19: Ersetzen Eines Mikrowechselrichters

    APsystems Mikrowechselrichter zu ersetzen A. Trennen Sie den APsystems Mikrowechselrichter vom PV-Modul, und zwar in der unten dargestellten Reihenfolge: 1. Trennen Sie die AC, indem Sie den Abzweigschutzschalter ausschalten. 2. Trennen Sie den AC-Steckverbinder des Wechselrichters vom AC-Bus.

  • Seite 20: Technische Daten

    Technische Daten entnehmen Sie bitte dem Datenblatt unter https://emea.apsystems.com/resources/library/ Technische Daten WARNUNG ①. Vergewissern Sie sich, dass die Spannungs- und Stromspezifikationen Ihres PV-Moduls mit dem zulässigen Bereich des Mikrowechselrichters von APsystems kompatibel sind. Bitte prüfen Sie das Datenblatt des Mikrowechselrichters. ②. Der DC-Betriebsspannungsbereich PV-Moduls...

  • Seite 21: Qt2 - Schaltplan

    9. QT2 – Schaltplan QT2 – Schaltplan 9.1 Muster-Schaltplan SOLARPANEL BRAUN – L1 SCHWARZ – L2 GRAU – L3 ABZWEIGKASTEN BUSKABEL-ENDKAPPE AM ENDE DES AC-BUSKABELS MONTIEREN ENERGIE-KOMMUNIKATIONSEINH HINWEIS VERTEILERFELD Abbildung 12  Kein Nullleiterausgang vom Wechselrichter.  Kompatibel mit Delta- und Wye-3-Phasen-Netzen.

  • Seite 22: Apsystems Mikrowechselrichter Installationsplan

    Der APsystems-Installationsplan ist ein Diagramm mit der physischen Position der einzelnen Mikrowechselrichter in Ihrer PV-Anlage. Jeder Mikrowechselrichter von APsystems ist mit zwei Seriennummernschildern versehen. Ziehen Sie das eine Etikett ab und bringen Sie es an der entsprechenden Stelle auf dem APsystems-Installationsplan an.
