4. APsystems Mikrowechselrichter System-Installation

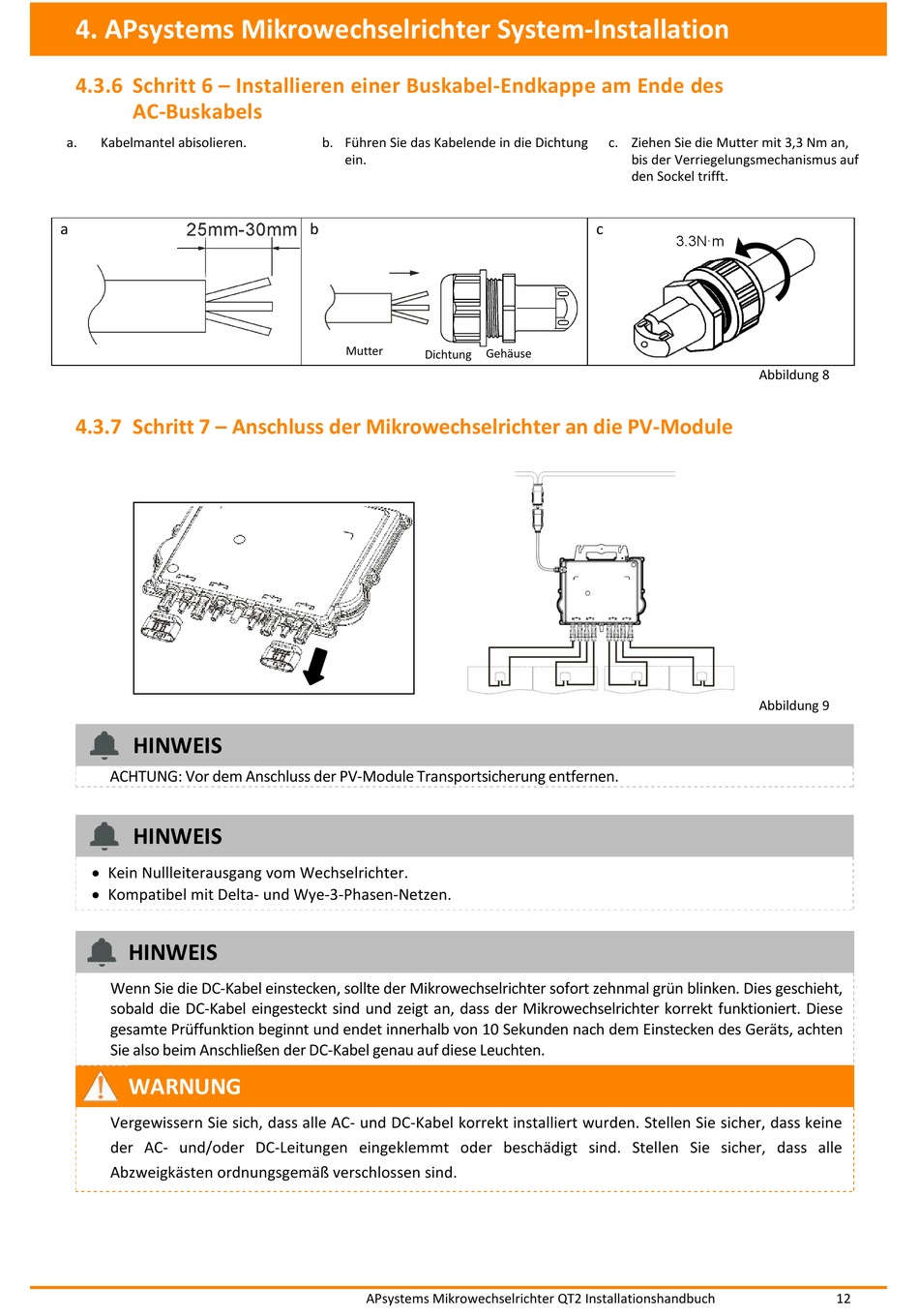

4.3.6 Schritt 6 – Installieren einer Buskabel-Endkappe am Ende des

AC-Buskabels

a. Kabelmantel abisolieren.
a
4.3.7 Schritt 7 – Anschluss der Mikrowechselrichter an die PV-Module
HINWEIS
ACHTUNG: Vor dem Anschluss der PV-Module Transportsicherung entfernen.
HINWEIS
 Kein Nullleiterausgang vom Wechselrichter.
 Kompatibel mit Delta- und Wye-3-Phasen-Netzen.
HINWEIS
Wenn Sie die DC-Kabel einstecken, sollte der Mikrowechselrichter sofort zehnmal grün blinken. Dies geschieht,
sobald die DC-Kabel eingesteckt sind und zeigt an, dass der Mikrowechselrichter korrekt funktioniert. Diese
gesamte Prüffunktion beginnt und endet innerhalb von 10 Sekunden nach dem Einstecken des Geräts, achten
Sie also beim Anschließen der DC-Kabel genau auf diese Leuchten.
WARNUNG
Vergewissern Sie sich, dass alle AC- und DC-Kabel korrekt installiert wurden. Stellen Sie sicher, dass keine
der AC- und/oder DC-Leitungen eingeklemmt oder beschädigt sind. Stellen Sie sicher, dass alle
Abzweigkästen ordnungsgemäß verschlossen sind.
b. Führen Sie das Kabelende in die Dichtung
ein.
b
Mutter
Dichtung
APsystems Mikrowechselrichter QT2 Installationshandbuch
c. Ziehen Sie die Mutter mit 3,3 Nm an,
bis der Verriegelungsmechanismus auf
den Sockel trifft.
c
Gehäuse
3.3N·m
Abbildung 8
Abbildung 9
