4. APsystems Mikrowechselrichter System-Installation
4.3.10 Schritt 10 – Vervollständigen des APsystems-Installationsplans

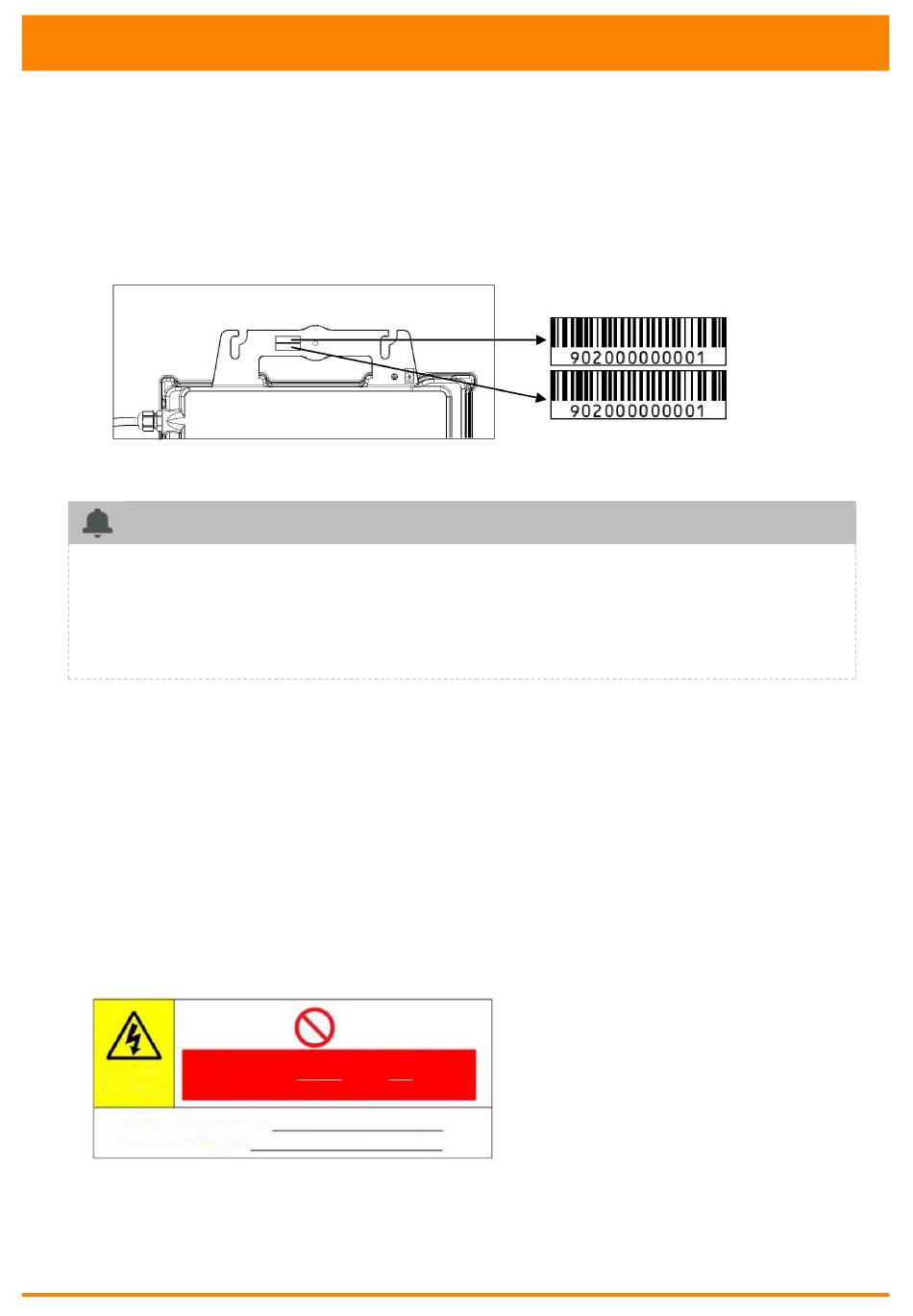

a. Jeder APsystems Mikrowechselrichter hat 2 abnehmbare Seriennummernetiketten.
b. Schließen Sie den Installationsplan ab, indem Sie das ID-Etikett jedes Mikrowechselrichters an die
richtige Stelle kleben.
c. Das zweite Etikett mit der Seriennummer kann auf den Rahmen des Solarmoduls geklebt werden, um
später die Position des Mikrowechselrichters ohne Demontage des PV-Moduls zu bestätigen.
HINWEIS
①. Das Layout der Seriennummern des Mikrowechselrichter-Installationsplans ist nur für eine typische
Installation geeignet.
②. Der Installationsplan befindet sich auf der letzten Seite im Anhang dieses Handbuchs.
③. Verwenden Sie ECU_APP (verfügbar im EMA Manager), um die Seriennummern auf der Karte zu
scannen, wenn Sie die ECU einrichten (siehe ECU-Bedienungsanleitung für weitere Informationen).
4.3.11 Schritt 11 – Warnhinweis
Ein Warnhinweis muss so angebracht werden, dass jeder, der Zugang zu stromführenden Teilen hat, im Voraus
vor der Notwendigkeit gewarnt wird, diese Teile abzuschalten. Es muss unbedingt sichergestellt werden, dass
die Stromversorgung, die Messkreise (Sense-Leitungen) und andere Teile nicht vom Netz getrennt sind, wenn
der Schnittstellenschutzschalter geöffnet ist.
Als Minimum müssen Warnschilder angebracht werden:
• Auf der Schalttafel (DNO-Tafel und Verbrauchereinheit), an die der PV-Generator angeschlossen
ist;
• Auf allen Schalttafeln zwischen der Verbrauchereinheit und dem PV-Generator selbst;
• Auf oder in dem PV-Generator selbst;
• An allen Isolationspunkten für den PV-Generator
Arbeiten Sie nicht an diesem Gerät, bevor
WARNUNG es nicht von beiden Netzen und der
Doppelversor
bauseitigen Stromversorgung isoliert ist.
gung
Vor-Ort-Generator isolieren an
Netzeinspeisung isolieren an
Abbildung 10
PV-Anschluss
AC-Anschluss
