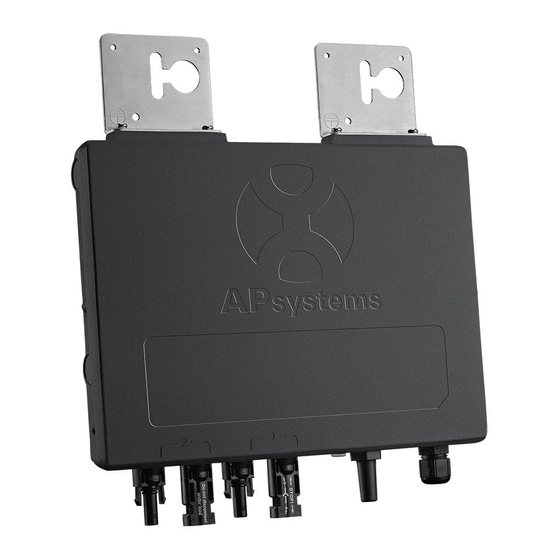

APsystems YC600 Schnellinstallationshandbuch

YC600-Mikrowechselrichter-SchnellinstallationsHandbuch
Schritt 1.
Vergewissern Sie sich, dass die Netzspannung mit dem Nennwert des Mikrowechselrichters
übereinstimmt
Schritt 2.
AC-Busverteilung
a. Der AC-Bus ist an der richtigen Position für die Mikrowechselrichter angebracht.
b. Ein Ende des AC-Busses wird im Verteilerkasten mit dem Stromnetz verbunden.
c. Verdrahten Sie die Leiter des AC-Busses: L – BRAUN, N – BLAU, PE – GELBGRÜN.
HINWEIS: Die Draht-Farbcodierung kann je nach Region unterschiedlich sein. Kontrollieren Sie daher alle Drähte der
Installation vor dem Anschluss des AC-Busses, um sicherzustellen, dass sie übereinstimmen. Eine falsche Verdrahtung kann
zu irreparablen Schäden an den Mikrowechselrichtern führen und wird nicht von der Garantie abgedeckt.
Schritt 3.
Montieren der APsystems-Mikrowechselrichter am Panelrahmen
HINWEIS: Positionieren Sie die Mikrowechselrichter (einschließlich der DC- und AC-Stecker) nicht so, dass sie
Sonnenstrahlung, Regen oder Schnee ausgesetzt sind, oder in Zwischenräumen zwischen Panelen. Halten Sie einen Abstand
von mindestens 1,5 cm zwischen der Dachfläche und der Unterseite des Mikrowechselrichters ein, um eine korrekte
Luftzirkulation zu gewährleisten. Der Panelrahmen, an dem der Mikrowechselrichter montiert ist, muss ordnungsgemäß
geerdet sein.

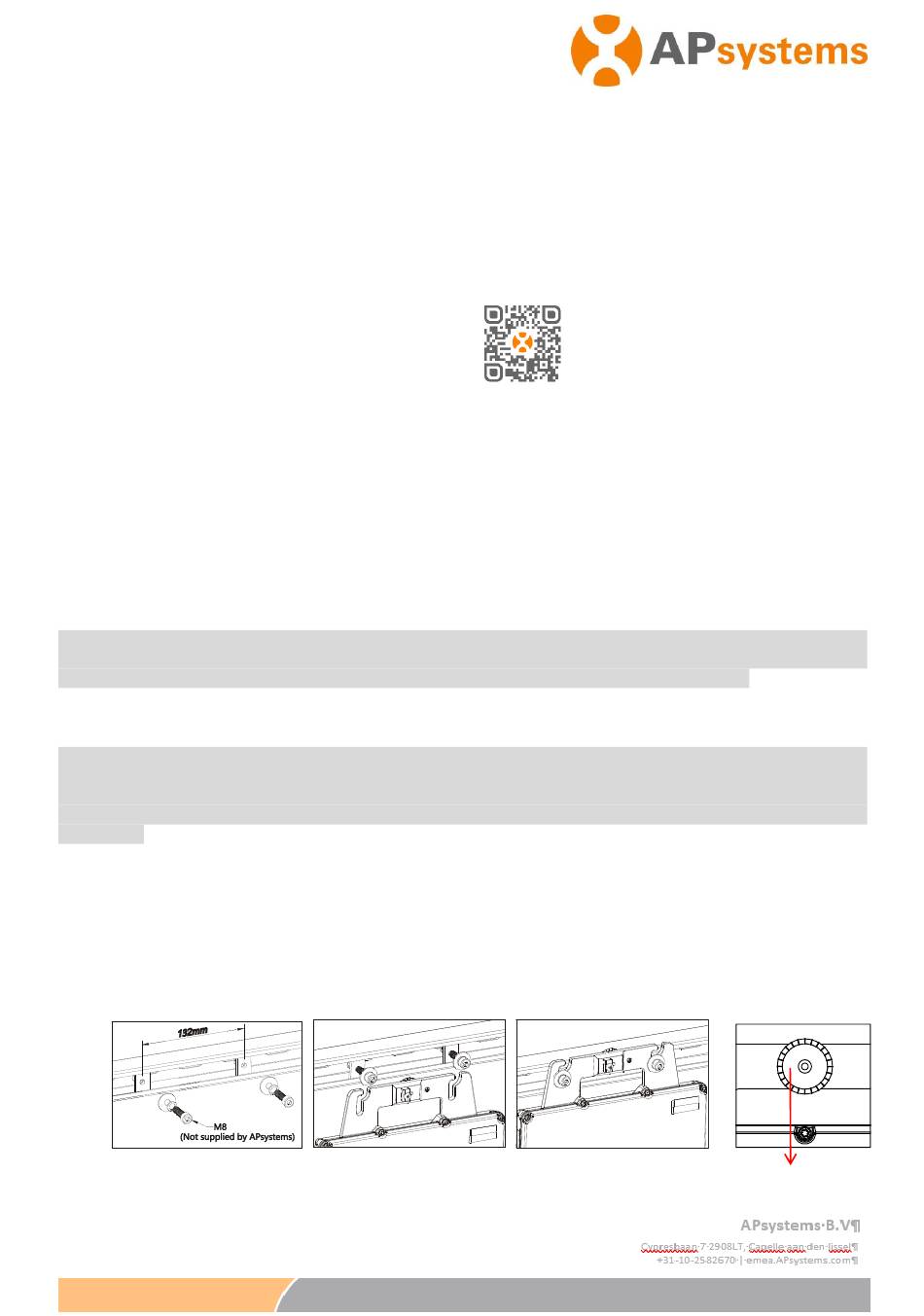

a. Markieren Sie die Position der einzelnen Mikrowechselrichter am Panelrahmen. Berücksichtigen Sie dabei den
Anschlusskasten des PV-Panels oder andere Hindernisse.
b. Montieren Sie mithilfe der vom Anbieter Ihres Panelrahmens empfohlenen Befestigungselemente an jeder
markierten Stelle einen Mikrowechselrichter. Bei der Installation der Mikrowechselrichter muss die Erdungsscheibe
zum Panelrahmen zeigen.
Scannen Sie den QR-Code, um die Mobilgeräte-
App herunterzuladen und weitere Unterstützung
für die Installation zu erhalten.
1
20.06.2019 Vers.4.1 YC600 Schnellinstallation – Handbuch
Erdungsscheibe
