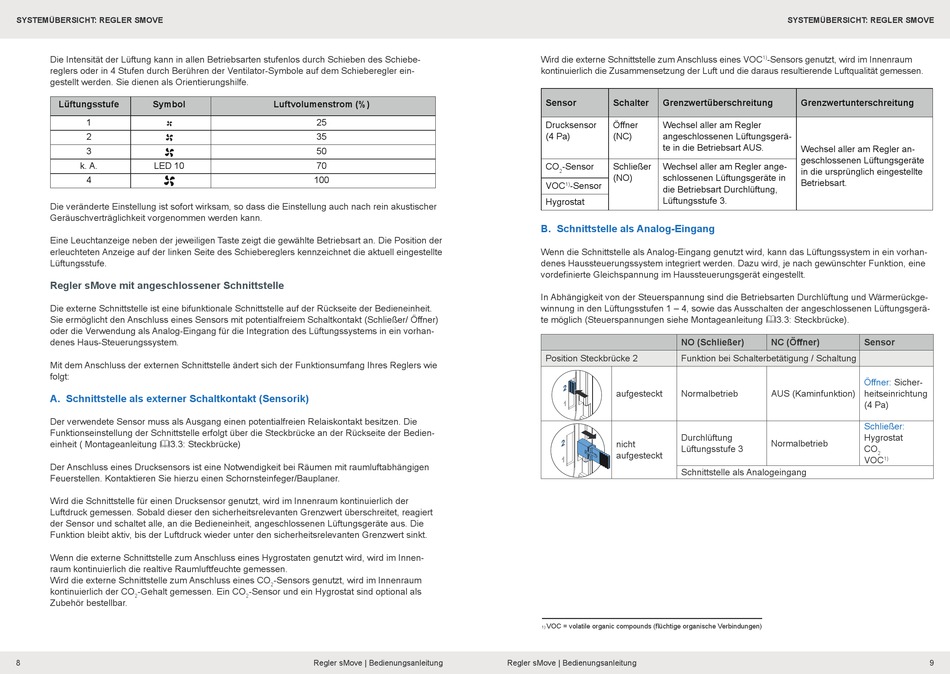

SYSTEMÜBERSICHT: REGLER SMOVE
Die Intensität der Lüftung kann in allen Betriebsarten stufenlos durch Schieben des Schiebe-
reglers oder in 4 Stufen durch Berühren der Ventilator-Symbole auf dem Schieberegler ein-
gestellt werden. Sie dienen als Orientierungshilfe.
Lüftungsstufe Symbol
1
2
3
k. A. LED 10
4
Die veränderte Einstellung ist sofort wirksam, so dass die Einstellung auch nach rein akustischer
Geräuschverträglichkeit vorgenommen werden kann.
Eine Leuchtanzeige neben der jeweiligen Taste zeigt die gewählte Betriebsart an. Die Position der
erleuchteten Anzeige auf der linken Seite des Schiebereglers kennzeichnet die aktuell eingestellte
Lüftungsstufe.

Regler sMove mit angeschlossener Schnittstelle

Die externe Schnittstelle ist eine bifunktionale Schnittstelle auf der Rückseite der Bedieneinheit.
Sie ermöglicht den Anschluss eines Sensors mit potentialfreiem Schaltkontakt (Schließer/ Öffner)
oder die Verwendung als Analog-Eingang für die Integration des Lüftungssystems in ein vorhan-
denes Haus-Steuerungssystem.
Mit dem Anschluss der externen Schnittstelle ändert sich der Funktionsumfang Ihres Reglers wie
folgt:
A. Schnittstelle als externer Schaltkontakt (Sensorik)
Der verwendete Sensor muss als Ausgang einen potentialfreien Relaiskontakt besitzen. Die
Funktionseinstellung der Schnittstelle erfolgt über die Steckbrücke an der Rückseite der Bedien-
einheit ( Montageanleitung 3.3: Steckbrücke)
Der Anschluss eines Drucksensors ist eine Notwendigkeit bei Räumen mit raumluftabhängigen
Feuerstellen. Kontaktieren Sie hierzu einen Schornsteinfeger/Bauplaner.
Wird die Schnittstelle für einen Drucksensor genutzt, wird im Innenraum kontinuierlich der
Luftdruck gemessen. Sobald dieser den sicherheitsrelevanten Grenzwert überschreitet, reagiert
der Sensor und schaltet alle, an die Bedieneinheit, angeschlossenen Lüftungsgeräte aus. Die
Funktion bleibt aktiv, bis der Luftdruck wieder unter den sicherheitsrelevanten Grenzwert sinkt.
Wenn die externe Schnittstelle zum Anschluss eines Hygrostaten genutzt wird, wird im Innen-
raum kontinuierlich die realtive Raumluftfeuchte gemessen.
Wird die externe Schnittstelle zum Anschluss eines CO
kontinuierlich der CO -Gehalt gemessen. Ein CO
2
Zubehör bestellbar.
8
8
Luftvolumenstrom (%)
25
35
50
70
100
-Sensors genutzt, wird im Innenraum
2
-Sensor und ein Hygrostat sind optional als
2
Regler sMove | Bedienungsanleitung
Wird die externe Schnittstelle zum Anschluss eines VOC
kontinuierlich die Zusammensetzung der Luft und die daraus resultierende Luftqualität gemessen.
Sensor Schalter Grenzwertüberschreitung
Drucksensor Öffner Wechsel aller am Regler
(4 Pa) (NC) angeschlossenen Lüftungsgerä-
te in die Betriebsart AUS.
CO -Sensor Schließer Wechsel aller am Regler ange-
2
(NO) schlossenen Lüftungsgeräte in
VOC -Sensor
1)
die Betriebsart Durchlüftung,
Lüftungsstufe 3.
Hygrostat
B. Schnittstelle als Analog-Eingang
Wenn die Schnittstelle als Analog-Eingang genutzt wird, kann das Lüftungssystem in ein vorhan-
denes Haussteuerungssystem integriert werden. Dazu wird, je nach gewünschter Funktion, eine
vordefinierte Gleichspannung im Haussteuerungsgerät eingestellt.
In Abhängigkeit von der Steuerspannung sind die Betriebsarten Durchlüftung und Wärmerückge-
winnung in den Lüftungsstufen 1 – 4, sowie das Ausschalten der angeschlossenen Lüftungsgerä-
te möglich (Steuerspannungen siehe Montageanleitung 3.3: Steckbrücke).
Position Steckbrücke 2
2 2
aufgesteckt
nicht
2 2
aufgesteckt
VOC = volatile organic compounds (flüchtige organische Verbindungen)
1)
Regler sMove | Bedienungsanleitung
SYSTEMÜBERSICHT: REGLER SMOVE
-Sensors genutzt, wird im Innenraum
1)
Grenzwertunterschreitung
Wechsel aller am Regler an-
geschlossenen Lüftungsgeräte
in die ursprünglich eingestellte
Betriebsart.
NO (Schließer) NC (Öffner)
Funktion bei Schalterbetätigung / Schaltung
Normalbetrieb AUS (Kaminfunktion)
Durchlüftung
Normalbetrieb
Lüftungsstufe 3
Schnittstelle als Analogeingang
Sensor
Öffner: Sicher-
heitseinrichtung
(4 Pa)
Schließer:
Hygrostat
CO
2
VOC
1)
