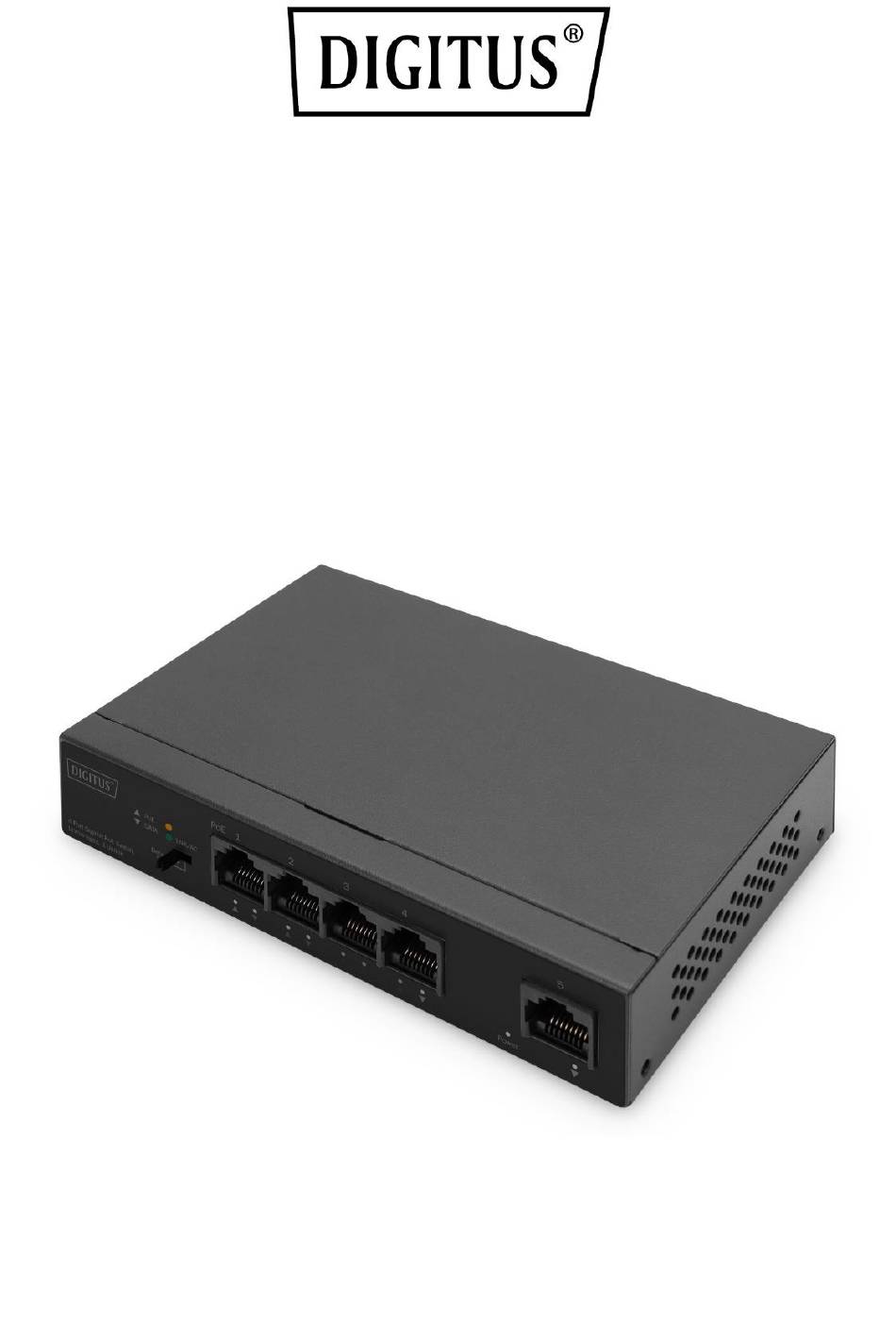

- Seite 1 DIGITUS 4-Port-Gigabit-PoE-Switch, Unverwaltet, 1 Uplink Kurzanleitung DN-95330-1...
-
Seite 2: Einleitung

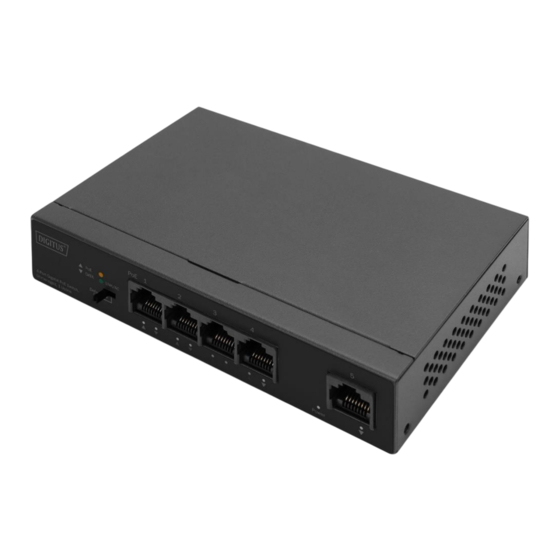

1. Einleitung Der im Rack montierbare 5-Port Gigabit Switch von DIGITUS verfügt über vier Power-over-Ethernet-Ports sowie einen zusätzlichen Uplink-Port und bietet eine signifikante Verbesserung der Leistung und Effizienz Ihres Netzwerks. Dank PoE-Unterstützung benötigen Sie nur ein einziges (Netzwerk-)Kabel für die Ü bertragung von Daten und Strom. Der Switch vereinfacht die Verbindung von Geräten wie Access Points, Netzwerk-... -
Seite 3: Lieferumfang
15. Stromversorgung: 65 W 16. PoE-Leistungsbudget für RJ45: Modus A 1/2(+),3/6(-) 17. Jumbo-Frame: 9K Bytes 3. Lieferumfang 1x PoE-Switch 1x Kurzanleitung 1x Stromkabel 4. Technische Spezifikationen Modell 4-Port-Gigabit- + 1 GE- PoE-Switch IEEE802.3, IEEE802.3u, IEEE802.3ab, Standard IEEE802.3az, IEEE802.3x, IEEE802.3af, IEEE802.3at 10Base-T: Kabel der UTP-Kategorien 3, 4, 5 (≤100 m) -
Seite 4: Hardware-Beschreibung
Maße (L x B x H) 140 x 68 x 27,7 mm Lüfter Ohne Lüfter Eingangsspannung AC 100-240V, 50/60Hz Betriebstemperatur: 0°C ~ 40 °C Temperatur Lagertemperatur: -40 °C ~ 70 °C Betriebsfeuchtigkeit: 10 % ~ 90 %, nicht kondensierend Feuchtigkeit Lagerfeuchtigkeit: 5 % ~ 90 %, nicht kondensierend 5. - Seite 5 DIP-Schalter Der DIP-Schalter befindet sich auf der linken Außenblende. Standardmodus: Im werkseitigen Zustand ist CCTV deaktiviert und die Ports 1-5 kommunizieren regulär. CCTV-Modus: Die Ports 1-4 können durch CCTV voneinander isoliert werden, sodass sie jeweils nur mit Port 5 kommunizieren können, wodurch Broadcast-Stürme verhindert und die Frameweiterleitungsrate erhöht wird.
- Seite 6 Hinweis: Auf der linken Seite der Rückblende befindet sich eine Erdungsklemme, an die Sie ein Erdungskabel anschließen können, um den Switch vor Blitzschlag zu schützen. Inbetriebnahme des Switches Sicherheitsvorkehrungen: Um Schaden am Gerät oder seinem Zubehör sowie Verletzungen zu vermeiden, befolgen Sie die folgenden Sicherheitsvorkehrungen: ...
-
Seite 7: Betriebsumgebung
Um die Gefahr elektrischen Schlages zu verhindern, öffnen Sie das Gehäuse des Switches nicht. Wenden Sie sich im Fall von Störungen an qualifiziertes Fachpersonal. Sicherheitstipps: Verwenden Sie eine dreipolige Steckdose mit Erdung und vergewissern Sie sich, dass der Schutzleiter der Steckdose korrekt geerdet ist. ... - Seite 8 Wandmontage Befestigen Sie zwei Schrauben wie unten abgebildet an der Wand. Setzen Sie den Switch mithilfe der Montagelöcher vorsichtig auf die Schrauben auf. Die Schrauben (nicht mitgeliefert) sollten einen Durchmesser von 3 mm, die Muttern von 5 mm haben. Einschalten des Switches ...
