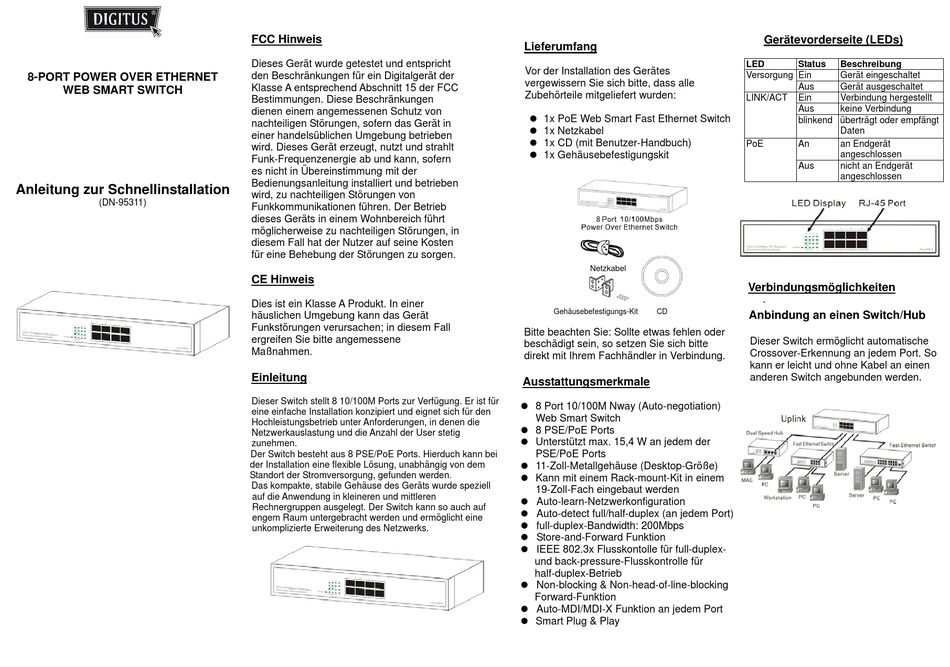

Digitus DN-95311 Anleitung Zur Schnellinstallation

8-PORT POWER OVER ETHERNET
WEB SMART SWITCH
Anleitung zur Schnellinstallation
(DN-95311)
FCC Hinweis
Dieses Gerät wurde getestet und entspricht
den Beschränkungen für ein Digitalgerät der
Klasse A entsprechend Abschnitt 15 der FCC
Bestimmungen. Diese Beschränkungen
dienen einem angemessenen Schutz von
nachteiligen Störungen, sofern das Gerät in
einer handelsüblichen Umgebung betrieben
wird. Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern
es nicht in Übereinstimmung mit der
Bedienungsanleitung installiert und betrieben
wird, zu nachteiligen Störungen von
Funkkommunikationen führen. Der Betrieb
dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in
diesem Fall hat der Nutzer auf seine Kosten
für eine Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse A Produkt. In einer
häuslichen Umgebung kann das Gerät
Funkstörungen verursachen; in diesem Fall
ergreifen Sie bitte angemessene
Maßnahmen.
Einleitung
Dieser Switch stellt 8 10/100M Ports zur Verfügung. Er ist für
eine einfache Installation konzipiert und eignet sich für den
Hochleistungsbetrieb unter Anforderungen, in denen die
Netzwerkauslastung und die Anzahl der User stetig
zunehmen.
Der Switch besteht aus 8 PSE/PoE Ports. Hierduch kann bei
der Installation eine flexible Lösung, unabhängig von dem
Standort der Stromversorgung, gefunden werden.
Das kompakte, stabile Gehäuse des Geräts wurde speziell
auf die Anwendung in kleineren und mittleren
Rechnergruppen ausgelegt. Der Switch kann so auch auf
engem Raum untergebracht werden und ermöglicht eine
unkomplizierte Erweiterung des Netzwerks.
Lieferumfang
Vor der Installation des Gerätes
vergewissern Sie sich bitte, dass alle
Zubehörteile mitgeliefert wurden:
 1x PoE Web Smart Fast Ethernet Switch
 1x Netzkabel
 1x CD (mit Benutzer-Handbuch)
 1x Gehäusebefestigungskit
Netzkabel
Gehäusebefestigungs-Kit CD
Bitte beachten Sie: Sollte etwas fehlen oder
beschädigt sein, so setzen Sie sich bitte
direkt mit Ihrem Fachhändler in Verbindung.
Ausstattungsmerkmale
 8 Port 10/100M Nway (Auto-negotiation)
Web Smart Switch
 8 PSE/PoE Ports
 Unterstützt max. 15,4 W an jedem der
PSE/PoE Ports
 11-Zoll-Metallgehäuse (Desktop-Größe)
 Kann mit einem Rack-mount-Kit in einem
19-Zoll-Fach eingebaut werden
 Auto-learn-Netzwerkonfiguration
 Auto-detect full/half-duplex (an jedem Port)
 full-duplex-Bandwidth: 200Mbps
 Store-and-Forward Funktion
 IEEE 802.3x Flusskontolle für full-duplex-
und back-pressure-Flusskontrolle für
half-duplex-Betrieb
 Non-blocking & Non-head-of-line-blocking
Forward-Funktion
 Auto-MDI/MDI-X Funktion an jedem Port
 Smart Plug & Play
Gerätevorderseite (LEDs)
LED Status Beschreibung
Versorgung Ein Gerät eingeschaltet
Aus Gerät ausgeschaltet
LINK/ACT Ein Verbindung hergestellt
Aus keine Verbindung
blinkend überträgt oder empfängt
Daten
PoE An an Endgerät
angeschlossen
Aus nicht an Endgerät
angeschlossen
Verbindungsmöglichkeiten
.
Anbindung an einen Switch/Hub
Dieser Switch ermöglicht automatische
Crossover-Erkennung an jedem Port. So
kann er leicht und ohne Kabel an einen
anderen Switch angebunden werden.
