Digitus DN-95316 Kurzanleitung

PoE+ Gigabit-Switch
Web-Management
24-Port + 2 Gigabit SFP
(IPv6)

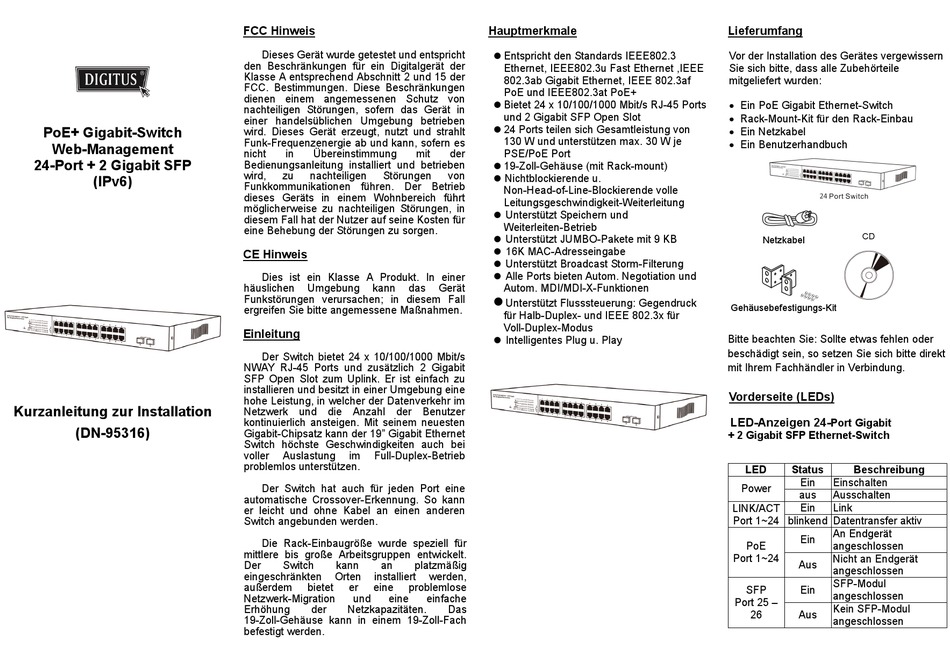

Kurzanleitung zur Installation
(DN-95316)
FCC Hinweis
Dieses Gerät wurde getestet und entspricht
den Beschränkungen für ein Digitalgerät der
Klasse A entsprechend Abschnitt 2 und 15 der
FCC. Bestimmungen. Diese Beschränkungen
dienen einem angemessenen Schutz von
nachteiligen Störungen, sofern das Gerät in
einer handelsüblichen Umgebung betrieben
wird. Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern es
nicht in Übereinstimmung mit
Bedienungsanleitung installiert und betrieben
wird, zu nachteiligen Störungen
Funkkommunikationen führen. Der Betrieb
dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in
diesem Fall hat der Nutzer auf seine Kosten für
eine Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse A Produkt. In einer
häuslichen Umgebung kann das
Funkstörungen verursachen; in diesem Fall
ergreifen Sie bitte angemessene Maßnahmen.
Einleitung
Der Switch bietet 24 x 10/100/1000 Mbit/s
NWAY RJ-45 Ports und zusätzlich 2 Gigabit
SFP Open Slot zum Uplink. Er ist einfach zu
installieren und besitzt in einer Umgebung eine
hohe Leistung, in welcher der Datenverkehr im
Netzwerk und die Anzahl der Benutzer
kontinuierlich ansteigen. Mit seinem neuesten
Gigabit-Chipsatz kann der 19" Gigabit Ethernet
Switch höchste Geschwindigkeiten auch bei
voller Auslastung im Full-Duplex-Betrieb
problemlos unterstützen.
Der Switch hat auch für jeden Port eine
automatische Crossover-Erkennung. So kann
er leicht und ohne Kabel an einen anderen
Switch angebunden werden.
Die Rack-Einbaugröße wurde speziell für
mittlere bis große Arbeitsgruppen entwickelt.
Der Switch kann an platzmäßig
eingeschränkten Orten installiert
außerdem bietet er eine problemlose
Netzwerk-Migration und eine
Erhöhung der Netzkapazitäten.
19-Zoll-Gehäuse kann in einem 19-Zoll-Fach
befestigt werden.
Hauptmerkmale
 Entspricht den Standards IEEE802.3
Ethernet, IEEE802.3u Fast Ethernet ,IEEE
802.3ab Gigabit Ethernet, IEEE 802.3af
PoE und IEEE802.3at PoE+
 Bietet 24 x 10/100/1000 Mbit/s RJ-45 Ports
und 2 Gigabit SFP Open Slot
 24 Ports teilen sich Gesamtleistung von
130 W und unterstützen max. 30 W je
der PSE/PoE Port
 19-Zoll-Gehäuse (mit Rack-mount)
von
 Nichtblockierende u.
Non-Head-of-Line-Blockierende volle
Leitungsgeschwindigkeit-Weiterleitung
 Unterstützt Speichern und
Weiterleiten-Betrieb
 Unterstützt JUMBO-Pakete mit 9 KB
 16K MAC-Adresseingabe
 Unterstützt Broadcast Storm-Filterung
 Alle Ports bieten Autom. Negotiation und
Gerät Autom. MDI/MDI-X-Funktionen

Unterstützt Flusssteuerung: Gegendruck
für Halb-Duplex- und IEEE 802.3x für
Voll-Duplex-Modus
 Intelligentes Plug u. Play
werden,
einfache
Das
Lieferumfang
Vor der Installation des Gerätes vergewissern
Sie sich bitte, dass alle Zubehörteile
mitgeliefert wurden:

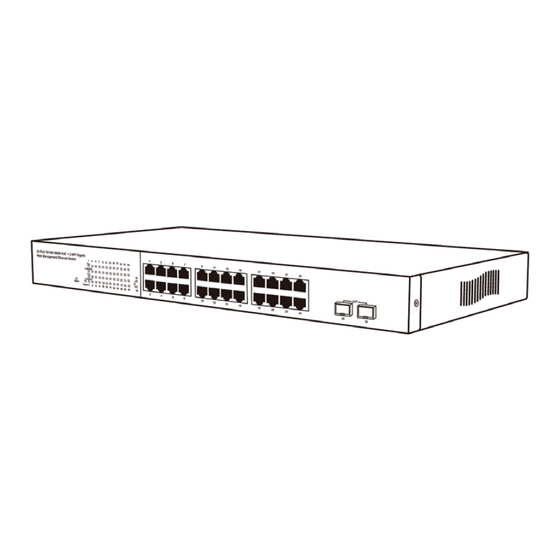

• Ein PoE Gigabit Ethernet-Switch
• Rack-Mount-Kit für den Rack-Einbau
• Ein Netzkabel
• Ein Benutzerhandbuch
Netzkabel
Gehäusebefestigungs-Kit
Bitte beachten Sie: Sollte etwas fehlen oder
beschädigt sein, so setzen Sie sich bitte direkt
mit Ihrem Fachhändler in Verbindung.
Vorderseite (LEDs)
LED-Anzeigen 24-
Port Gigabit
+ 2 Gigabit SFP Ethernet-Switch
LED Status Beschreibung
Ein Einschalten
Power
aus Ausschalten
LINK/ACT Ein Link
Port 1~24 blinkend Datentransfer aktiv
An Endgerät
Ein
angeschlossen
PoE
Port 1~24 Nicht an Endgerät
Aus
angeschlossen
SFP-Modul
SFP Ein
angeschlossen
Port 25 –
Kein SFP-Modul
26 Aus
angeschlossen
