Auma PROFOX PF-M25 Kurzanleitung Seite 8

Feldbusleitungen anschließen
Schirmanschluss
Feldbusleitung
Busterminierung
8
3. Ummantelung des Feldbuskabels auf einem kurzen Abschnitt wie abgebildet
entfernen und am Schirmanschluss anklemmen. Sicherstellen, dass der Schirm
elektrischen Kontakt zur Klemme hat.
Information: Falls die Kabel zu dünn sind um festgeklemmt werden zu können,
Schirmung umschlagen und unterklemmen.
Information: Die Zugentlastung muss immer über die Kabelverschraubungen
erfolgen. Der Schirmanschluss darf hierfür nicht genutzt werden.

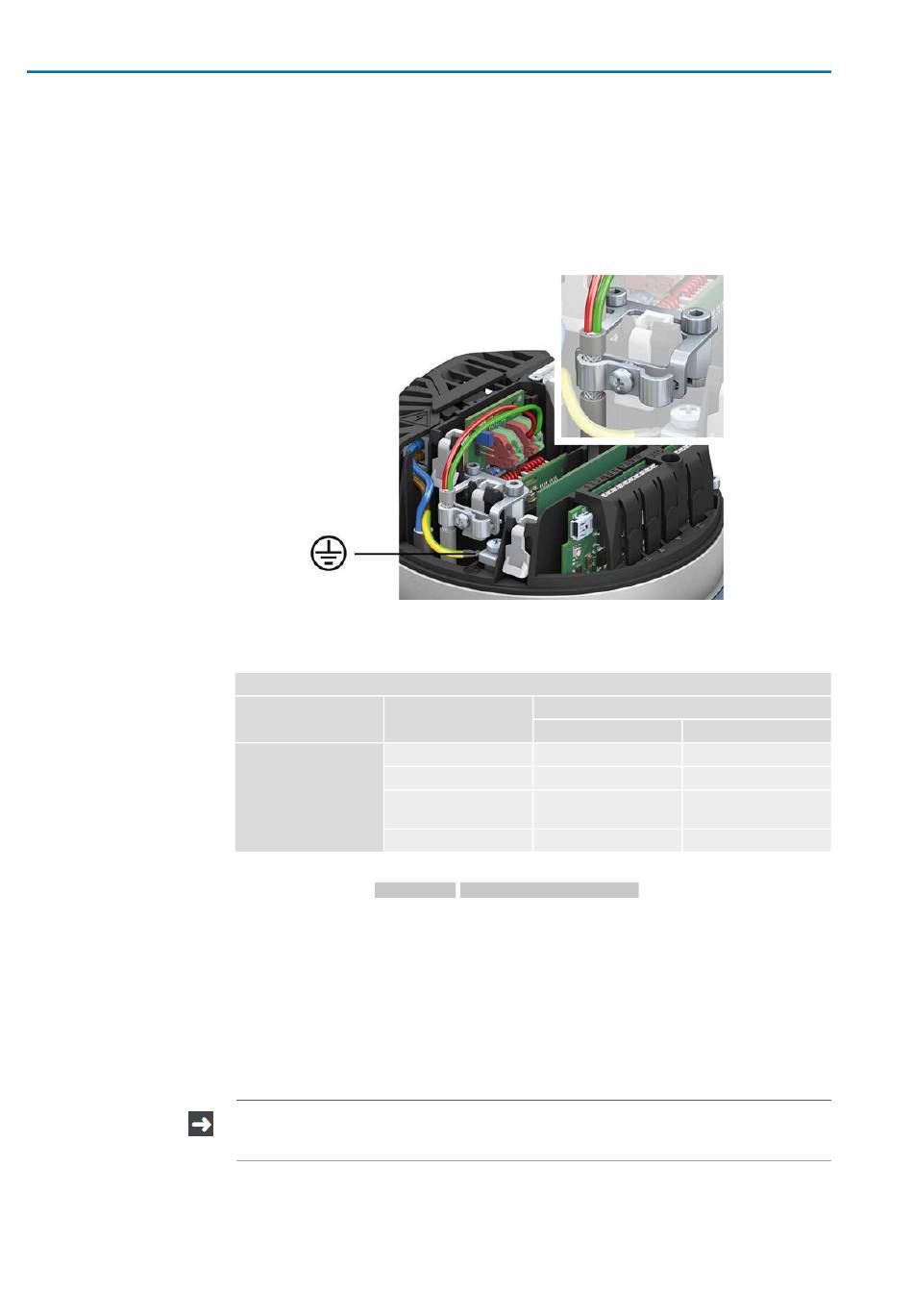

Bild 5: Schirmanschluss
4. Feldbusleitungen anschließen: Grüne Adern mit grüner Klemme und rote Adern
mit roter Klemme verdrahten.
Tabelle 7:
Anschlussquerschnitte
Bezeichnung Typ Ader
Feldbusleitungen starr
flexibel
flexibel mit Aderendhülse
ohne Kunststoffhülse
AWG
5. Falls der Stellantrieb letzter Feldbusteilnehmer im Bussegment ist: Parameter
bzw. Funktion PRM_5559 Busterminierung Kanal 1 per AUMA Assistant App
oder Software AUMA CDT aktivieren.
Information: Sobald die Busterminierung aktiv ist, wird die Leitung zum
nächsten Feldbus Gerät automatisch unterbrochen, um mehrfache Abschlüsse
zu vermeiden. In den Werkseinstellungen ist die Busterminierung deaktiviert.
6. Falls der Schutzleiter vom Deckel gelöst wurde, vor dem Aufsetzen des Deckels
mit 2,2 Nm Anzugsmoment wieder anschließen.
7. Kabelverschraubungen mit vom Hersteller vorgeschriebenem Drehmoment
festziehen, damit entsprechende Schutzart gewährleistet ist.
8. Spannungsversorgung anschließen.
Falls auf den Anschluss der Spannungsversorgung das Einstellen der Endlagen
mit den internen Bedientastern folgt: Deckel geöffnet lassen!
Anschlussquerschnitt
min. [mm²] max. [mm²]
0,5 1,5
0,5 1,5
0,5 1,0
AWG 20 AWG 16
