C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE
EINBAU DER SENSORIK-LEISTE
Nehmen Sie zunächst die Mechanik und Tasten aus dem Instrument heraus.
Schwärzen Sie alle Tasten seitlich oberhalb der Sensoren. Es genügt, das untere Drittel
bis zur Tasten-Unterkante zu schwärzen.

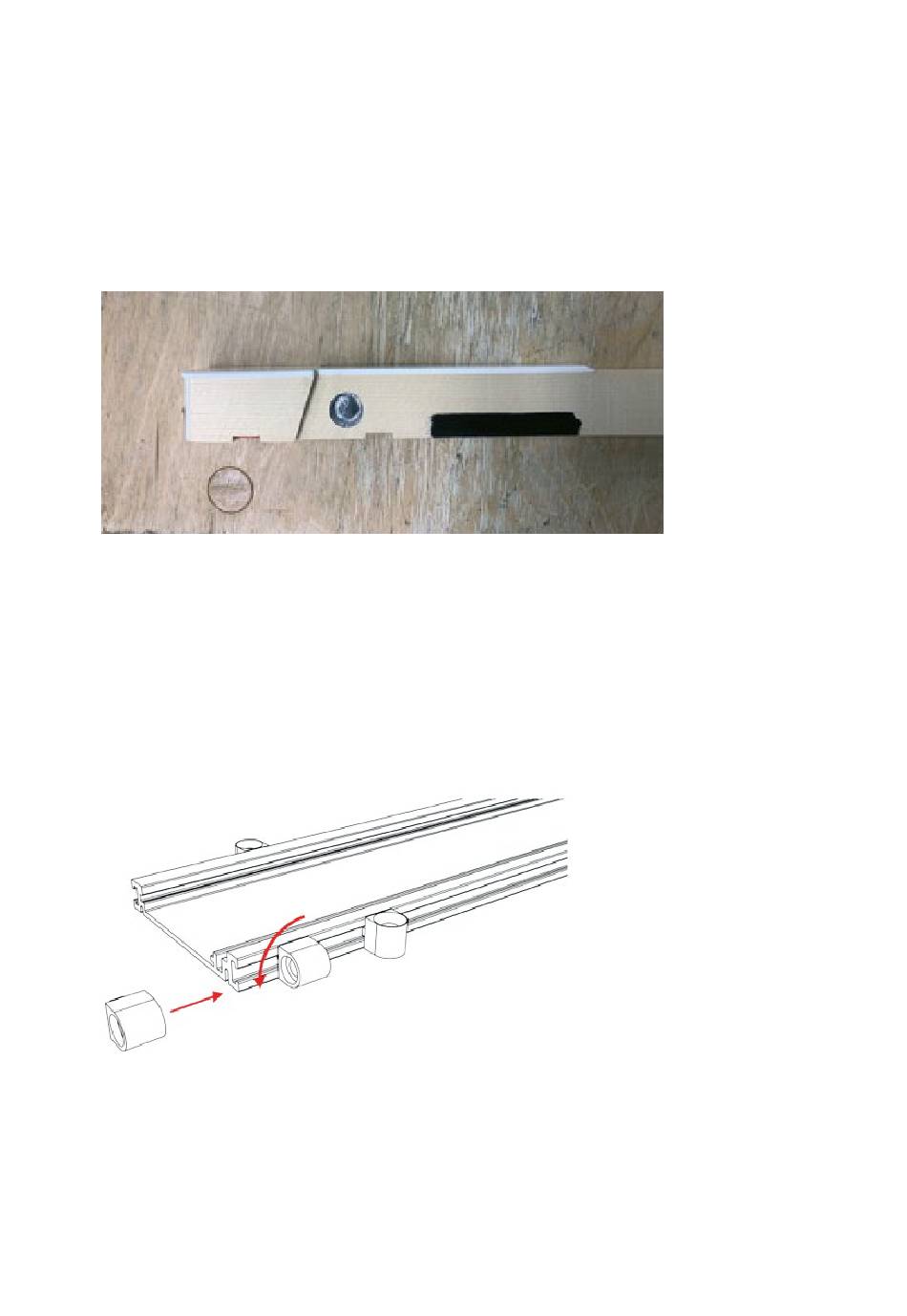

Fädeln Sie je drei bis vier Klemm-Buchsen (CBD-00022) auf jeder Seite der Sensorik-
Leiste auf und bewegen Sie sie auf passende Positionen jeweils etwa mittig auf den
Klaviaturrahmenfedern. Bei Klaviaturrahmen ohne Federn verteilen Sie auf jeder Seite
vier Schrauben gleichmäßig über die Länge der Sensorik-Leiste.
Achten sie dabei auf die korrekte Führung auf beiden Seiten: die Buchsen lassen sich
ohne höheren Kraftaufwand nur in eine Richtung um 90° drehen, so dass die Senkkopf-
Vertiefung nach oben zeigt.
11
