C. BECHSTEIN VARIO · EINBAUANLEITUNG FÜR KLAVIERE

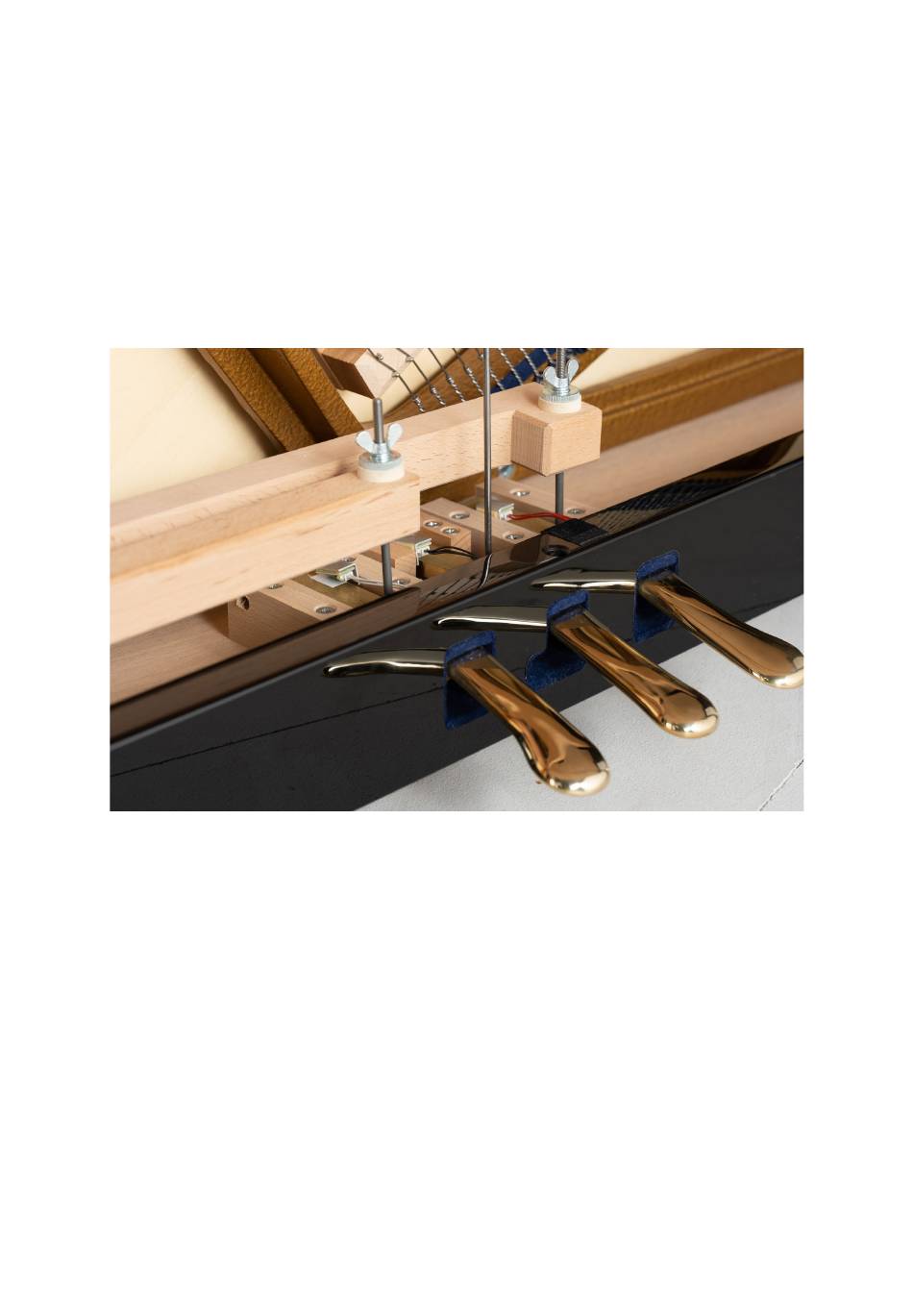

Die Aluminiumwinkel mit Sensoren werden nun an den jeweiligen Pedalklötzen
befestigt. Die Pedal-Sensoren bzw. deren Kabel sind wie folgt farblich markiert:
Rechtes Pedal:
Mittleres Pedal:
Linkes Pedal:
Der Abstand zwischen Sensor und Reflektionsfläche darf 1 bis 20 mm betragen und
sollte so gewählt werden, dass ein möglichst großer Unterschied zwischen gedrücktem
Pedal und Ruhestellung messbar ist.
Entfernen Sie die Schutzfolie der Klebefläche des Aluminiumwinkels und drücken Sie ihn
fest an.
Befestigen Sie die Kabel der Pedalsensoren mit selbstklebenden Kabelschellen.
Rot
Schwarz
Weiß
