4. Montage du meuble de bain
Etape 3 : utilisez les composants de l'étape 2, la baignoire 12 et le coussin à langer
Ouvrez le meuble bain et poussez la baignoire sur la structure de la baignoire.
Badmeubel type 1
Bade-Wickelregal Typ 1
info@basicbaby.be
18
M.Grey
Etape 1 : utilisez les composants 1, 4, 5, les
deux longerons 2 et les boulons M6*55 mm
Poussez les deux lattes latérales 1 à l'aide de la
goupille en bois dans les ouvertures prévues à cet
effet dans les piètements 4 et 5. Insérez les boulons
à travers les ouvertures prévues à cet effet situées
sur la face extérieure des piètements et serrez lé-
gèrement. Placez maintenant les longerons 2 entre
les ouvertures des piètements, insérez-y un boulon
et serrez légèrement.

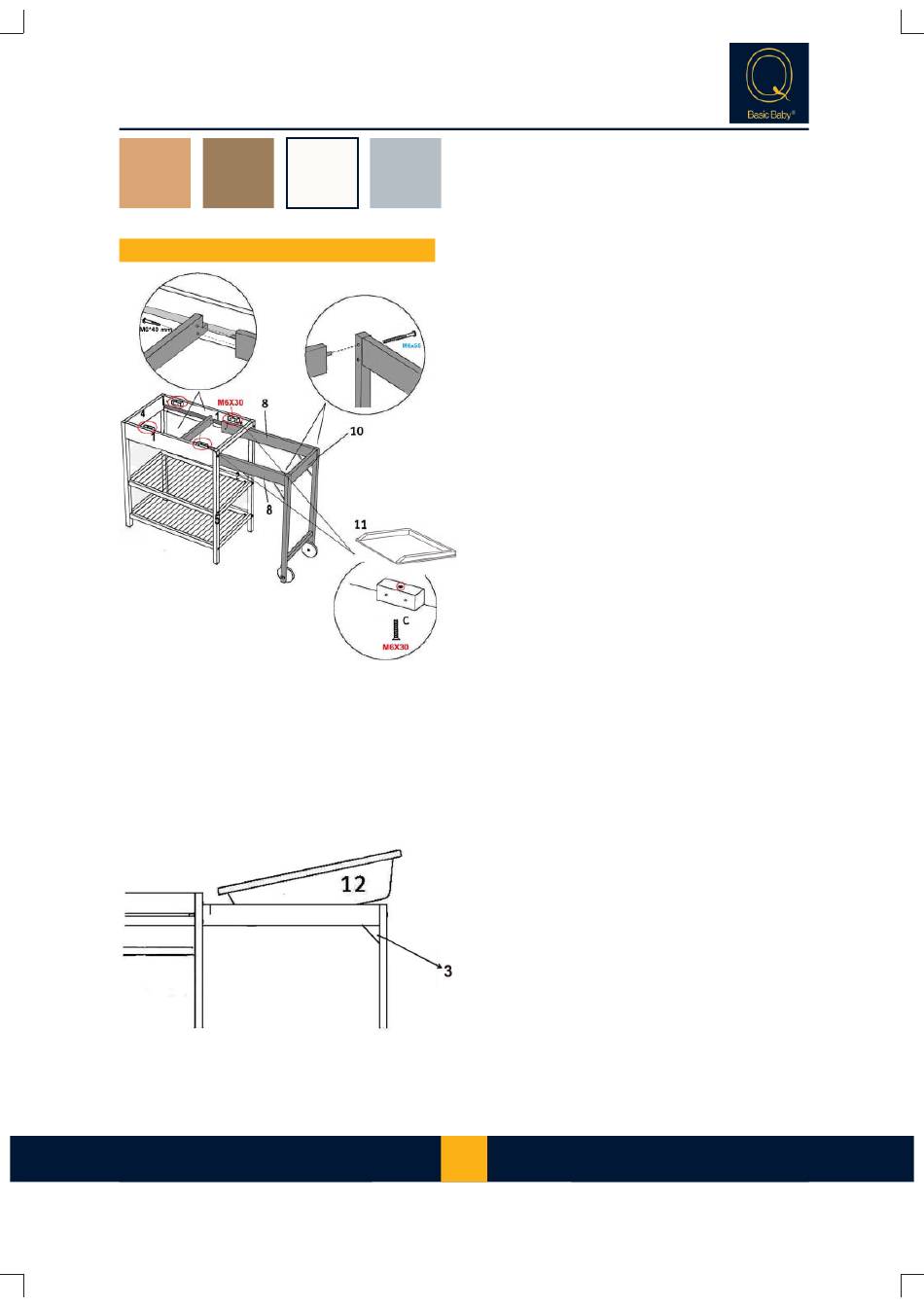

Etape 2 : utilisez les composants de l'étape 1,
les composants 3, 7, 8, 10, 11 et les boulons
M6*55 mm et M6*40 mm
Poussez les deux lattes latérales 8 à l'aide de la
goupille en bois dans les ouvertures prévues à cet
effet dans le piètement 10. Insérez les boulons
M6*55 à travers les ouvertures prévues à cet ef-
fet situées sur la face extérieure du piètement et
serrez légèrement.
Posez la latte arrière 7 de la structure de la baignoire
dans les fentes des faces latérales du meuble bain.
Poussez maintenant la structure de la baignoire à
l'aide des goupilles dans la latte arrière, insérez les
boulons M6*40 à travers les ouvertures et serrez
légèrement.
Placez les triangles 3 dans les coins avant de
la structure de la baignoire, insérez les boulons
M6*55 à travers les ouvertures prévues à cet effet
et serrez bien.
Maintenant, serrez bien tous les raccords.
Posez le plateau supérieur 11 à sa place prévue,
insérez les quatre boulons M6*30 à travers les
ouvertures prévues à cet effet dans le bas des pe-
tits blocs supports et serrez bien.
