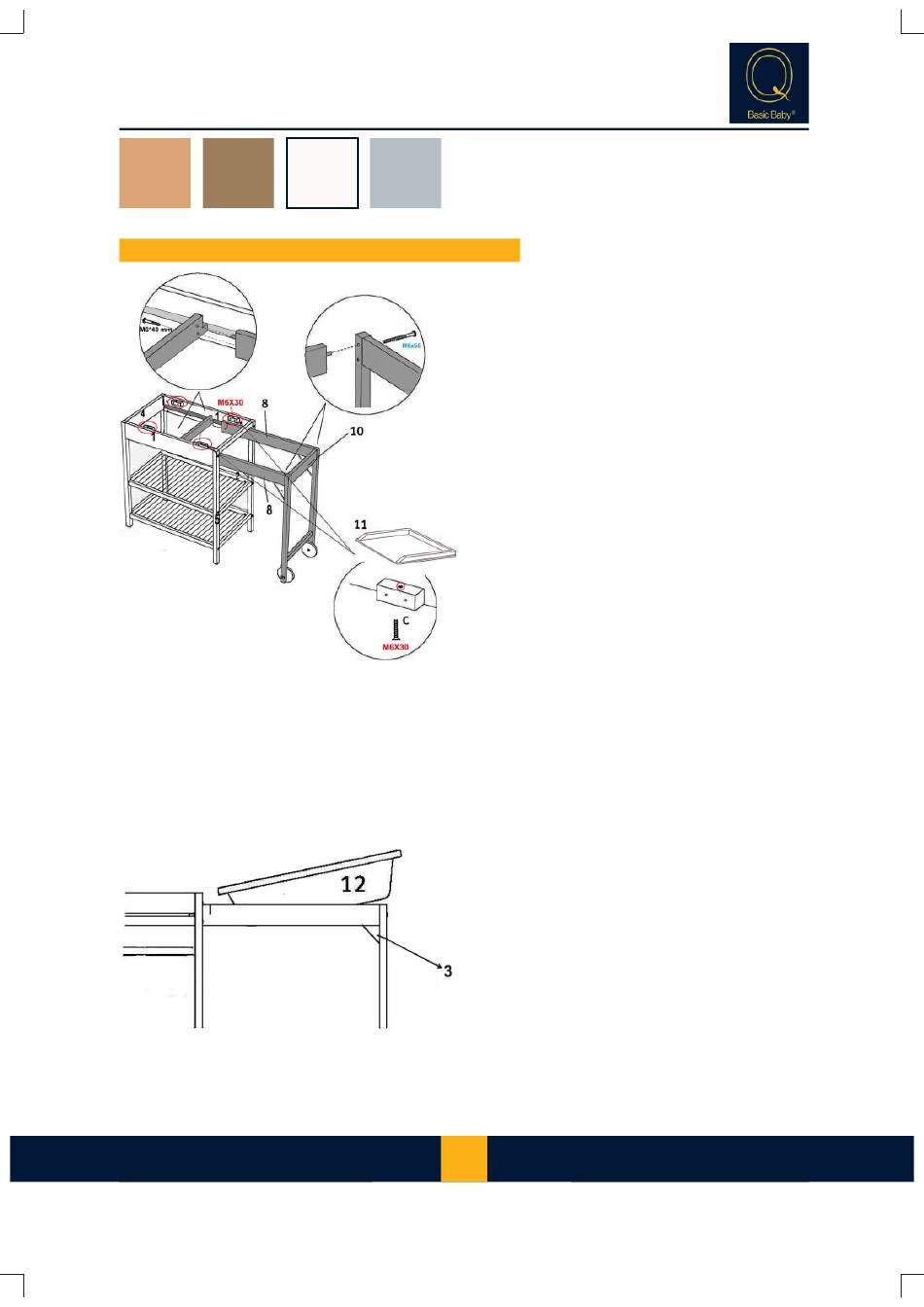

4. Der Zusammenbau der Bade-Möbel
Schritt 3 : Benutzen Sie die Teile von Schritt 2, die Badewanne 12 und das Waschkissen
Öffnen Sie das Bademöbel und drücken Sie die Badewanne auf die Badewannestruktur.
Badmeubel type 1
Bade-Wickelregal Typ 1
info@basicbaby.be
18
M.Grey
Schritt 1 : Benutzen Sie die Teile 1, 4, 5, beide
Führungsbalken 2 und die Bolzen M6*55 mm
Drücken Sie die beiden Seitenlatten 1 mit dem Hol-
zstift in die vorgesehenen Bohrungen in den Stand-
fußgestellen 4 und 5. Schieben Sie die Bolzen
durch die vorgesehenen Bohrungen an der Außen-
seite der Standfußgestelle und ziehen Sie diese
leicht fest. Stellen Sie jetzt die Führungsbalken 2
zwischen den vorgesehenen Öffnungen der Unter-
gestelle, schieben Sie einen Bolzen hindurch und
ziehen Sie diesen leicht fest.
Schritt 2 : Benutzen Sie die Teile von Schritt 1,
die Teile 3, 7, 8, 10, 11 und die Bolzen M6*55 mm
und M6*40 mm
Drücken Sie beide Seitenlatten 8 mit dem Holzs-
tift in die vorgesehenen Bohrungen ins Standfuß-
gestell 10. Schieben Sie die Bolzen M6*55 durch
die vorgesehenen Bohrungen an der Außenseite
des Standfußgestells und ziehen Sie diese leicht
fest.
Stellen Sie die hintere Latte 7 der Badewannes-
truktur in die Rillen der Seiten des Bademöbels.
Drücken Sie jetzt die Badewannestruktur mit den
Stiften in die hintere Latte, schieben Sie die Bolzen
M6*40 durch die Bohrungen und ziehen Sie diese
leicht fest.
Stellen Sie die Dreiecke 3 in die vorderen Ecken
der Badewannestruktur, drücken Sie die Bolzen
M6*55 durch die vorgesehenen Bohrungen und
ziehen Sie diese gut fest.
Ziehen Sie jetzt alle Verschraubungen gut fest.
Stellen Sie die obere Ablage 11 auf die vorge-
sehene Stelle, drücken Sie die vier Bolzen M6*30
durch die vorgesehenen Bohrungen an der Unter-
seite der Stützblöckchen und ziehen Sie diese fest.
