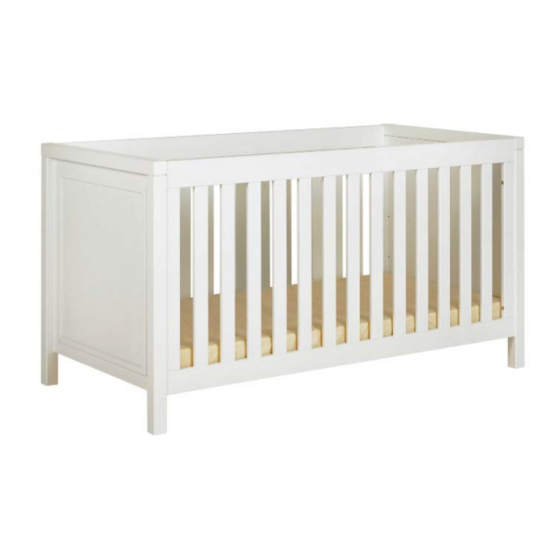

Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Handboek - Manuel - Bauanleitung - Manual V1.1 Nov 2017 Tested by Notifi ed Bodies...
Seite 2
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps NEDERLANDS BELANGRIJK : TE BEWAREN VOOR TOEKOM- STIG GEBRUIK - ZORGVULDIG TE LEZEN. VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE- MEN OM RISICO OP VERSTIKKING TE VOORKOMEN.
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 2. Veiligheid en algemene gegevens Veiligheid Dit bed voldoet aan de veiligheidsvoorschriften omschreven in de norm EN 716:2017.
Seite 4
LOUISE Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm Kinderbed met verstelbare bodem Lit enfant avec fond réglable 54 01 46xxXL 01 01 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm KInderbett mit verstelbarer Boden Babybed with adjustable bottom...
Seite 5
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 4. Het in elkaar zetten van het babybed Benodigde onderdelen : de beide eindzijden EB1 en EB2, beide zijkanten EB3 en de bodem EB4 Stap 4.1 : Gebruik beide zijkanten EB3 en acht houten drevels A...
Seite 6
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Stap 4.3 : Gebruik de onderdelen AB2 van stap 4.2, vier bodemdragers C, de bodem EB4 en vier bouten D Duw de bodemdragers (C) in de boringen van de eindzijden (AB2), zie detail.
Seite 7
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Het in elkaar zetten van de zitbank Benodigde onderdelen : beide eindzijden EB1 en EB2, één van drevels voorziene zijkant AB1 (zie stap 4.1), de sponde EB5 en de bodem EB4...
Seite 8
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Stap 5.3 : Gebruik een zijkant AB1 van stap 4.1, de eindzijden AB3-LH en AB3-RH van stap 5.1, de sponde AB4 van stap 5.2 en vier houtschroeven B...
Seite 9
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Stap 5.5 : De positie van de bodem veranderen Draai alle verbindingen met de houtschroeven (B) een beetje los. Schroef de bodem (EB4) los en ver- plaats de bodemdragers (C) naar andere voorziene gaten op gelijke hoogte.
Seite 10
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps FRANCAIS IMPORTANT - A CONSERVER POUR CON- SULTATION ULTÉRIEURE - A LIRE SOIGNEU- SEMENT.
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 2. Sécurité et données générales Sécurité Ce lit répond aux exigences de sécurité décrites dans la norme EN 716:2017.
Seite 12
LOUISE Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm Kinderpark met verstelbare bodem Parc enfant avec fond réglable 54 01 46xxXL 01 02 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Laufgitter mit verstelbarer Boden Playpen with adjustable bottom...
Seite 13
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Montage du lit enfant Pièces nécessaires : les panneaux terminaux EB1 et EB2, les deux côtés EB3 et le fond EB4 Etape 4.1 : Utilisez les deux côtés EB3 et huit chevilles en bois A...
Seite 14
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Etape 4.3 : Utilisez les pièces AB2 de l’étape 4.2, quatre équerres C, le sommier EB4 et quatre boulons D Poussez les équerres (C) dans les trous prévues dans les panneaux terminaux (AB2), voir détail.
Seite 15
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Montage du canapé Pièces nécessaires : les deux panneaux terminaux EB1 et EB2, un côté AB1 muni de chevilles en bois (voir étape 4.1), le longeron EB5 et le sommier EB4...
Seite 16
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Etape 5.3 : Utilisez un côté AB1 de l’étape 4.1, les côtés terminaux AB3-LH et AB3-RH de l’étape 5.1 et 5.2, le longeron AB4 de l’étape 5.2 et quatre vis à...
Seite 17
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Etape 5.5 : Changer la position du sommier Déserrez légèrement toutes les connexions avec les vis à bois (B). Dévissez le sommier et déplacez les équerres (C) vers d’autres ouvertures prévues à...
Seite 18
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps DEUTSCH WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN - SORGFÄLTIG LESEN. VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN.
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 2. Sicherheit und Allgemeine Information Sicherheit Dieses Bett entspricht den im Standard EN 716:2017 beschriebenen Sicherheits- vorschriften.
Seite 20
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax Quax First dreams ® ® First steps 3. Unterteileliste für das Kinderbett Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Der Zusammenbau des Kinderbettes Benötigte Bauteile : beide Endseiten EB1 und EB2, beide Seiten EB3 und den Boden EB4 Schritt 4.1 : Benutzen Sie beide Seiten EB3 und acht Holzdübel A...
Seite 22
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Schritt 4.3 : Benutzen Sie die Teile AB2 von Schritt 4.2, vier Bodenträger C, den Boden EB4 und vier Bolzen D Drücken Sie die Bodenträger (C) mit ihren Zapfen in die Löcher der Endseiten (AB2).
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Der Zusammenbau der Sitz Benötigte Bauteile : beide Endseiten EB1 und EB2, eine mit Dübeln versehen Seite AB1 (Siehe Schritt 4.1), den Brett EB5 und den Boden EB4...
Seite 24
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Schritt 5.3 : Benutzen Sie eine Seite AB1 von Schritt 4.1, die Endseiten AB3-LH und AB3-RH von Schritt 5.1, den Brett AB4 von Schritt 5.2 und vier Holzschrauben B...
Seite 25
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Schritt 5.5 : Positionsabänderung des Bodens Alle Verbindungen mit dem Holzschrauben (B) ein wenig lösen. Schrauben Sie den Boden (EB4) los und drücken Sie die Bodenträger (C) in einer neuen Position am gleichem Höhe.
Seite 26
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps ENGLISH IMPORTANT - RETAIN FOR FUTURE REFE- RENCE - READ CAREFULLY. TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS ARTICLE.
Seite 27
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 2. Safety and general information Safety This bed meets the safety prescriptions provided in the EN 716:2017 standard.
Seite 28
LOUISE Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm Kinderpark met verstelbare bodem Parc enfant avec fond réglable 54 01 46xxXL 01 02 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Laufgitter mit verstelbarer Boden Playpen with adjustable bottom...
Seite 29
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Assembling the baby bed Needed parts : both end panels EB1 and EB2, both sides EB3 and the bottom EB4 Step 4.1 : Use both the sides EB3 and eight wooden dowels A...
Seite 30
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Step 3 : Use the parts AB2 of step 4.2, four bottom supports C, the slatted bottom EB4 and four bolts D Push the bottom supports (C) with their pin into the provided drillings on the end sides (AB2), check the detail.
Seite 31
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Assembling the bench Needed parts : both end panels EB1 and EB2, one with dowels provided side AB1 (from step 4.1), one longeron EB5 and the slatted bottom EB4 Step 5.1 : Use both end panels EB1 and EB2 as well as two connectors G...
Seite 32
Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Step 5.3 : Use one side AB1 of step 4.1, the end sides AB3-LH and AB3-RH from step 4.1, the longeron AB4 from step 5.2 and four wood screws G...
Seite 33
Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Step 5.5 : Changing the position of the mattress support Unscrew all connections with the wood screws (B) a little. Unscrew the bottom (EB4). Replace the bottom supports (C) on a different level at the same height and replace the mattress support.
