Compleo Cito bm 240 SAM Betriebsanleitung Seite 21

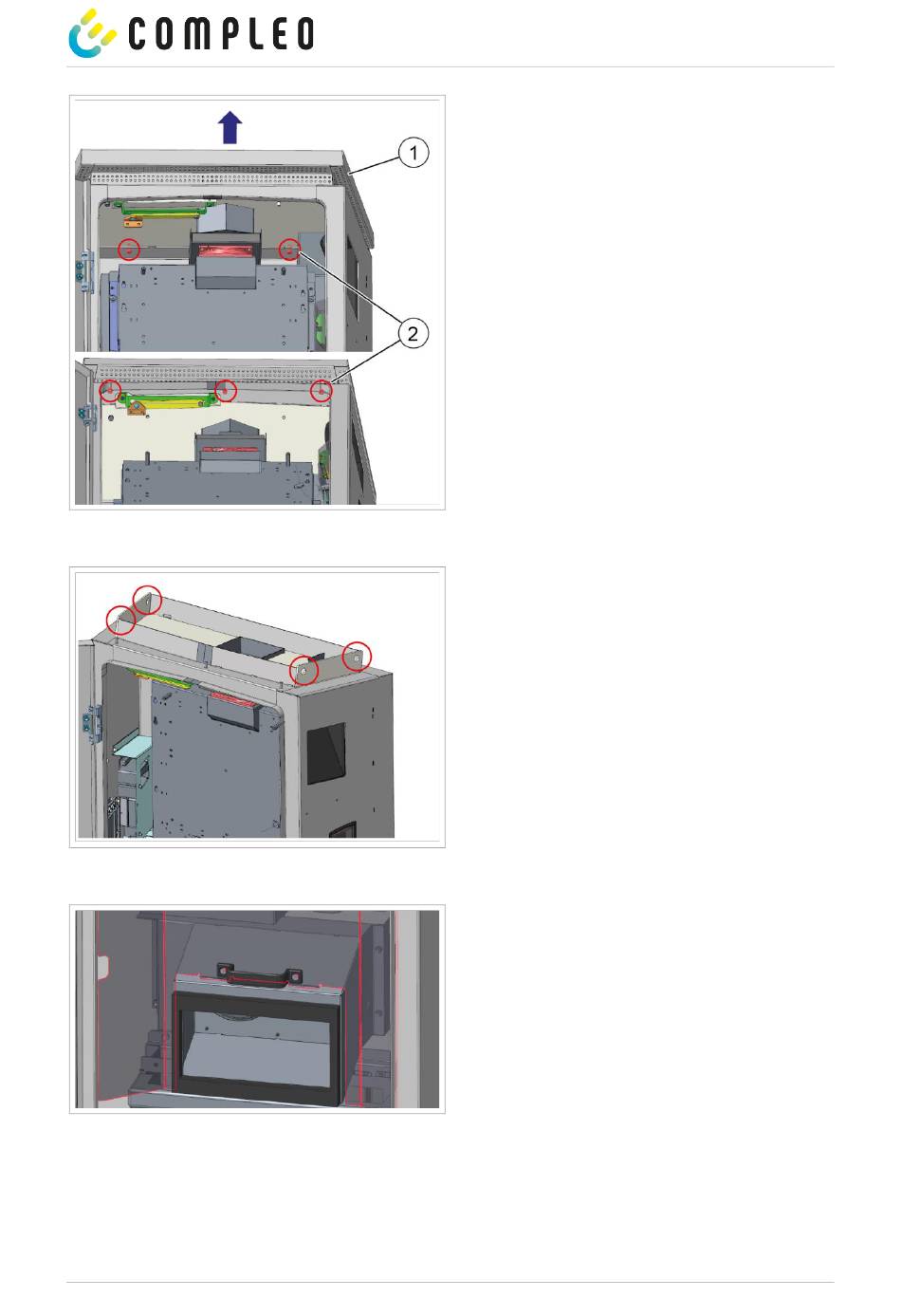

Abb. 5: Dach abnehmen
Abb. 6: Ladesäule anschlagen und heben
Abb. 7: Dach und Abdeckung anschrauben
Transport, Verpackung und Lagerung
4. Fünf Schrauben (2) unter dem Dach
abschrauben.
5. Dach (1) nach oben abnehmen.
6. Dach auf eine weiche Unterlage ablegen, um
Kratzer zu vermeiden.
7. Geeignetes Hebezeug in Position bringen.
–
8. Geeignete Seile mit Schäkel an den vier
Anschlagpunkten anbringen.
9. Ladesäule langsam anheben und sicherstellen,
dass sie senkrecht hängt.
10. Ladesäule zum Bestimmungsort befördern und
sicher abstellen.
11. Dach wieder auflegen und anschrauben.
12. Abdeckung einsetzen.
–
–
13. Abdeckung wieder anschrauben.
14. Tür der Ladesäule schließen und verriegeln.
03 | 2022-08
Das Hebezeug muss für das
Transportgewicht von 160 kg ausgelegt
sein.
Der Kabelschlauch von der Tür muss in
dem Ausschnitt der Abdeckung liegen.
Abdeckung muss unten eingesteckt
sein.
21
