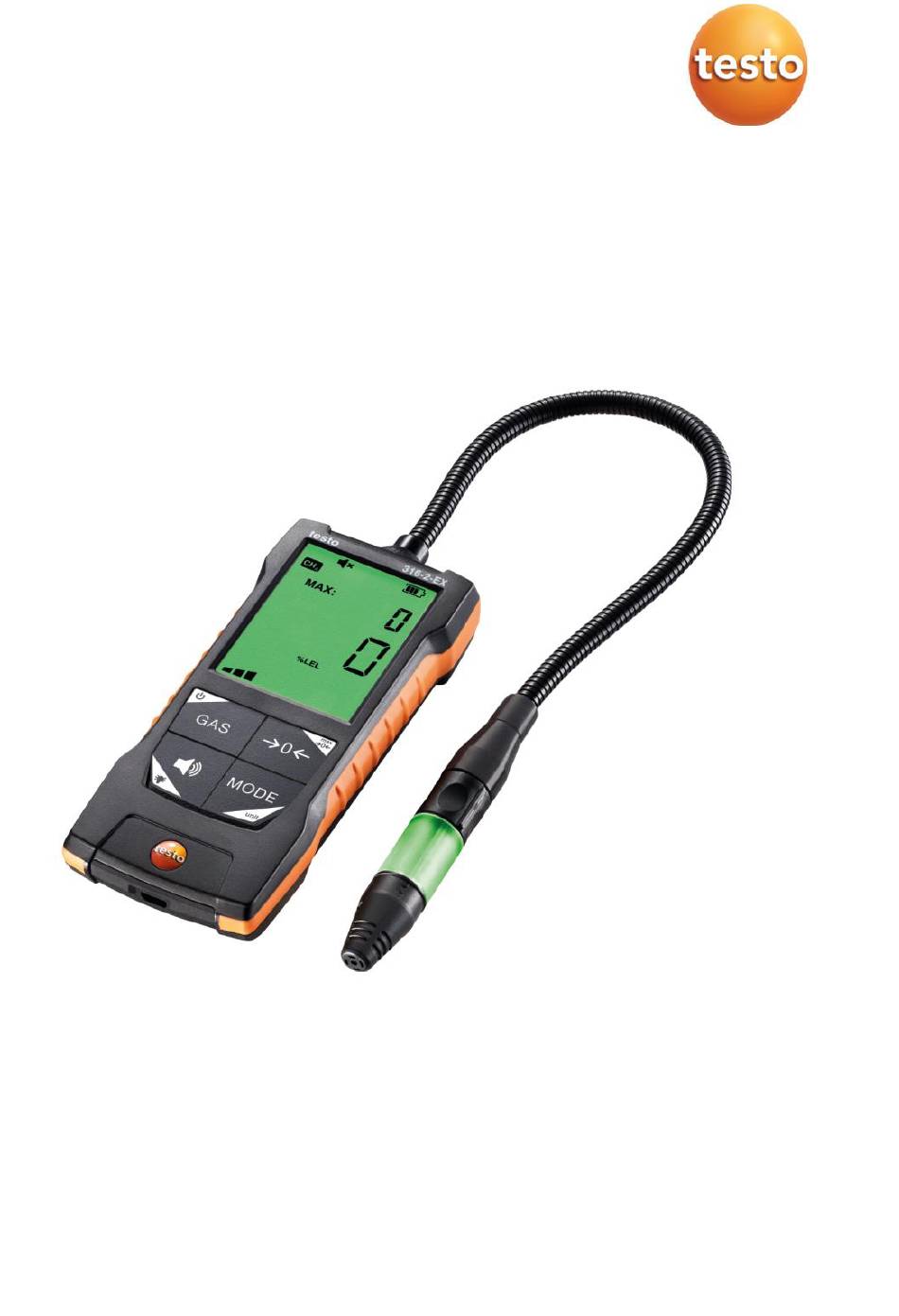

- Seite 1 316-2-EX Gaslecksuchgerät 0560 3164 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Gerät ein- und ausschalten ..............6 ® Bluetooth -Verbindung herstellen ............8 ® 6.2.1 Bluetooth -Verbindung zu testo Smart App herstellen ......8 Produkt verwenden ................8 Steuerung ....................8 7.1.1 Einstellungen vornehmen ..............11 Funktionsprüfung durchführen ............. 13 Gasdetektion durchführen ..............13 Kältemitteldetektion durchführen ............ -
Seite 5: Zu Diesem Dokument
Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Verwenden Sie nur das Original-Netzteil von Testo. Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. -
Seite 6: Entsorgung
Bei Kontakt mit Batterieflüssigkeit: Waschen Sie die betroffenen Regionen gründlich mit Wasser ab und konsultieren Sie gegebenenfalls einen Arzt. Laden Sie den Akku nur mit dem mitgelieferten Original-Netzteil von Testo. Brechen Sie den Ladevorgang unverzüglich ab, falls dieser in der angegebenen Zeit nicht abgeschlossen sein sollte. -
Seite 7: Bestimmungsgemäße Verwendung
Den Sensor nicht mit Feuchtigkeit und Säuren in Kontakt bringen, da der Sensor sonst querempfindlich reagiert. 4 Bestimmungsgemäße Verwendung Das testo 316-2-EX ist ein Gaslecksuchgerät zur kurzzeitigen Detektion von Leckagen an Gas- und Kältemittelanlagen in explosionsgefährdeten Bereichen der Stufe ATEX II 2 G Ex ib IIC T1G gemäß Richtlinie 2014/34/EU (ATEX). -
Seite 8: Produktbeschreibung
5 Produktbeschreibung ACHTUNG Einschränkungen des Einsatzbereichs - Setzen Sie das Gerät nicht als Überwachungsgerät für die persönliche Sicherheit ein! Das Gerät ist keine Schutzausrüstung! - Setzen Sie das Gerät nicht als Gas-Analysegerät ein! Der Sensor detektiert fast alle brennbaren Gase gleichermaßen. 5 Produktbeschreibung Geräteübersicht 1 Sensorkopf mit Gassensor... - Seite 9 6 Erste Schritte Bei längerem Nichtgebrauch kommt es zu einer Verunreinigung des Sensors. Insbesondere wenn das Gerät längere Zeit (> 2 Wochen) nicht in Betrieb war, sollte es einige Zeit vor Gebrauch eingeschaltet werden. Je länger es nicht in Betrieb war, desto länger sollte diese zusätzliche Aufheizphase sein.
-
Seite 10: Bluetooth -Verbindung Herstellen
Gerät verbunden ist. Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um den Verbindungsmodul neu zu starten. 7 Produkt verwenden Das Gaslecksuchgerät kann zusammen mit der testo Smart App genutzt werden. Steuerung Das Gerät ist eingeschaltet. ... - Seite 11 7 Produkt verwenden ® Die App ist auf dem Smartphone installiert und per Bluetooth dem Gerät verbunden. Einstellungen und Steuerung erfolgen primär am Gerät und werden an die App übertragen. In geringerem Umfang ist auch die Steuerung per App möglich (Auswahl Gasart). Taste Beleuchtung Taste...
- Seite 12 7 Produkt verwenden Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü zu verlassen, ein Menü wählen oder rechtsklicken auf die geführten Menüs.
-
Seite 13: Einstellungen Vornehmen
7 Produkt verwenden 7.1.1 Einstellungen vornehmen Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken. Zweitbelegung (Langdruck) Alle Tasten mit weißer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (1 sec) ausgewählt werden kann. Einstellbare Funktionen Auf korrekte Einstellungen achten: Alle Einstellungen werden sofort übernommen, es gibt keine Abbrechen-Funktion. - Seite 14 7 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen Alarmton EIN (akustischer Alarm an) oder AUS (akustischer Alarm aus). Die Frequenzfolge des Alarmtons wird bei steigender Konzentration schneller. Unit (Langdruck) Wechseln zwischen g/a (nur Kältemittel), PPM und %LEL Messmodus MODE 1 für Gasdetektion MODE 2 für Lokalisierung von Leckagen...
-
Seite 15: Funktionsprüfung Durchführen
Luft, die Detektion sollte unterhalb der Leitung / der vermuteten Leckstelle erfolgen, vom Boden beginnend nach oben. Zu detektierendes Gas auswählen Die Gasarten über die GAS-Taste oder die testo Smart App über das 3-Punkte-Menü in der oberen rechten Ecke des Ausgabefeldes auswählen. - Seite 16 7 Produkt verwenden Automatische Identifikation der gängigen Gastypen Das Gas wird automatisch detektiert und per blinkendem Gas-Icon im Display angezeigt, wenn eine aktuell am Sensor anliegende Gaskonzentration Charakteristiken einer abweichenden Gasart aufweist, als aktuell ausgewählt. Dies ist technisch bedingt mit einer Unschärfe versehen und ist als Nutzerunterstützung gedacht und muss daher stets durch den Anwender überprüft werden.
- Seite 17 7 Produkt verwenden Bei steigender Konzentration wird ein Ausschlag nach rechts angezeigt. Die Frequenz des Blink-/Audiosignals nimmt zu. Bei sinkender Konzentration wird ein Ausschlag nach links angezeigt. Die Frequenz des Blink-/Audiosignals nimmt ab. Bei unveränderter Konzentration wandert der Ausschlag wieder in die Mitte.
-
Seite 18: Kältemitteldetektion Durchführen
7 Produkt verwenden Einheiten wechseln Standardmäßig werden im Display ppm (Konzentration in parts per million) ausgegeben. Ab einer Konzentration von >999 ppm wechselt die Anzeige in Vol% (1000 ppm=0,1 Vol%). In der App werden auch höhere Konzentrationen in ppm ausgegeben. Außerdem kann %LEL (prozentuale Erreichung der unteren Explosionsgrenze) ausgewählt werden (nicht bei Kältemitteln aufgrund des kleineren Messbereichs). - Seite 19 7 Produkt verwenden Zu detektierendes Kältemittel auswählen Die Kältemittel über die GAS-Taste oder die testo Smart App über das 3-Punkte-Menü in der oberen rechten Ecke des Ausgabefeldes auswählen. Das Durchschalten beginnt nach dem Einschalten des Geräts jeweils mit Methan (CH Es empfiehlt sich vor allem bei Kältemitteln, über die App das...
-
Seite 20: Produkt Instandhalten
GEFAHR Den Akku nicht in explosionsgefährdeten Bereichen aufladen! Laden Sie den Akku nur mit dem mitgelieferten Original-Netzteil von Testo. Das Gerät weist mit einem blinkenden Batterie-Symbol auf einen leeren Akku hin. Verbinden Sie das Gerät über das Netzteil mit dem Stromnetz. Stecken Sie dazu den Stecker des Netzteils in die Ladebuchse auf der Unterseite des Gerätes. -
Seite 21: Sensor Reinigen
Gase vorkommen. Ein durch Lagerung und Transport verschmutzter Sensor muss vor Gebrauch gereinigt werden, siehe Sensor reinigen. Regelmäßige Überprüfung Testo empfiehlt, eine jährliche Überprüfung des Gaslecksuchgeräts durch eine autorisierte Servicestelle durchführen zu lassen. Sensor reinigen Tabakqualm, schmutzige Luft, Öle, Fette, Silikone und verdampfende Flüssigkeiten oder Gase können zu Ablagerungen auf der Sensoroberfläche... -
Seite 22: Technische Daten Testo 316-2-Ex
9 Technische Daten testo 316-2-EX Der Sensorkopf lässt sich werkzeuglos abschrauben und wechseln. Der Wechselsensor ist vorabgeglichen und kann direkt eingesetzt werden. 9 Technische Daten testo 316-2-EX Eigenschaft Wert Messgrößen Vol% %LEL Detektierbare Gase Methan, Propan, Wasserstoff, Butan, Formiergas (H Kältemittel... -
Seite 23: Tipps Und Hilfe
Lagertemperatur -20 ... +50 °C Ladetemperatur -5 ... +45 °C Batterietyp 6V wiederaufladbares Akku-Pack 5x NiMH AA USB-Ladegerät (Original-Netzteil von Testo) mit Anschluss über USB 2 Micro-B Maximale 5 W @ 5 V DC; U = 7,5 V Leistungsaufnahme Standzeit >... -
Seite 24: Hard Reset
11 Support Aktuelle Informationen zu Produkten, Downloads und Links zu Kontaktadressen für Supportanfragen finden Sie auf der Testo Webseite unter: www.testo.com. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses... - Seite 26 Testo SE & Co. KGaA Celsiusstr. 1 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 3264 de 01 - 08.2022...
