- Seite 1 316-1-EX Gaslecksuchgerät 0560 3163 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Gerät ein- und ausschalten ..............7 ® Bluetooth -Verbindung herstellen ............8 ® 6.2.1 Bluetooth -Verbindung zu testo Smart App herstellen ......8 Produkt verwenden ................9 Steuerung ....................9 7.1.1 Einstellungen vornehmen ..............11 Funktionsprüfung durchführen ............. 13 Gasdetektion durchführen ..............13 Produkt instandhalten ............... -
Seite 5: Zu Diesem Dokument
Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Verwenden Sie nur das Original-Netzteil von Testo. Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. -
Seite 6: Entsorgung
Bei Kontakt mit Batterieflüssigkeit: Waschen Sie die betroffenen Regionen gründlich mit Wasser ab und konsultieren Sie gegebenenfalls einen Arzt. Laden Sie den Akku nur mit dem mitgelieferten Original-Netzteil von Testo. Brechen Sie den Ladevorgang unverzüglich ab, falls dieser in der angegebenen Zeit nicht abgeschlossen sein sollte. -
Seite 7: Bestimmungsgemäße Verwendung
Den Sensor nicht mit Feuchtigkeit und Säuren in Kontakt bringen, da der Sensor sonst querempfindlich reagiert. 4 Bestimmungsgemäße Verwendung Das testo 316-1-EX ist ein Gaslecksuchgerät zur kurzzeitigen Detektion von Leckagen an Gasanlagen in explosionsgefährdeten Bereichen der Stufe ATEX II 2 G Ex ib IIC T1G gemäß Richtlinie 2014/34/EU (ATEX). -
Seite 8: Produktbeschreibung

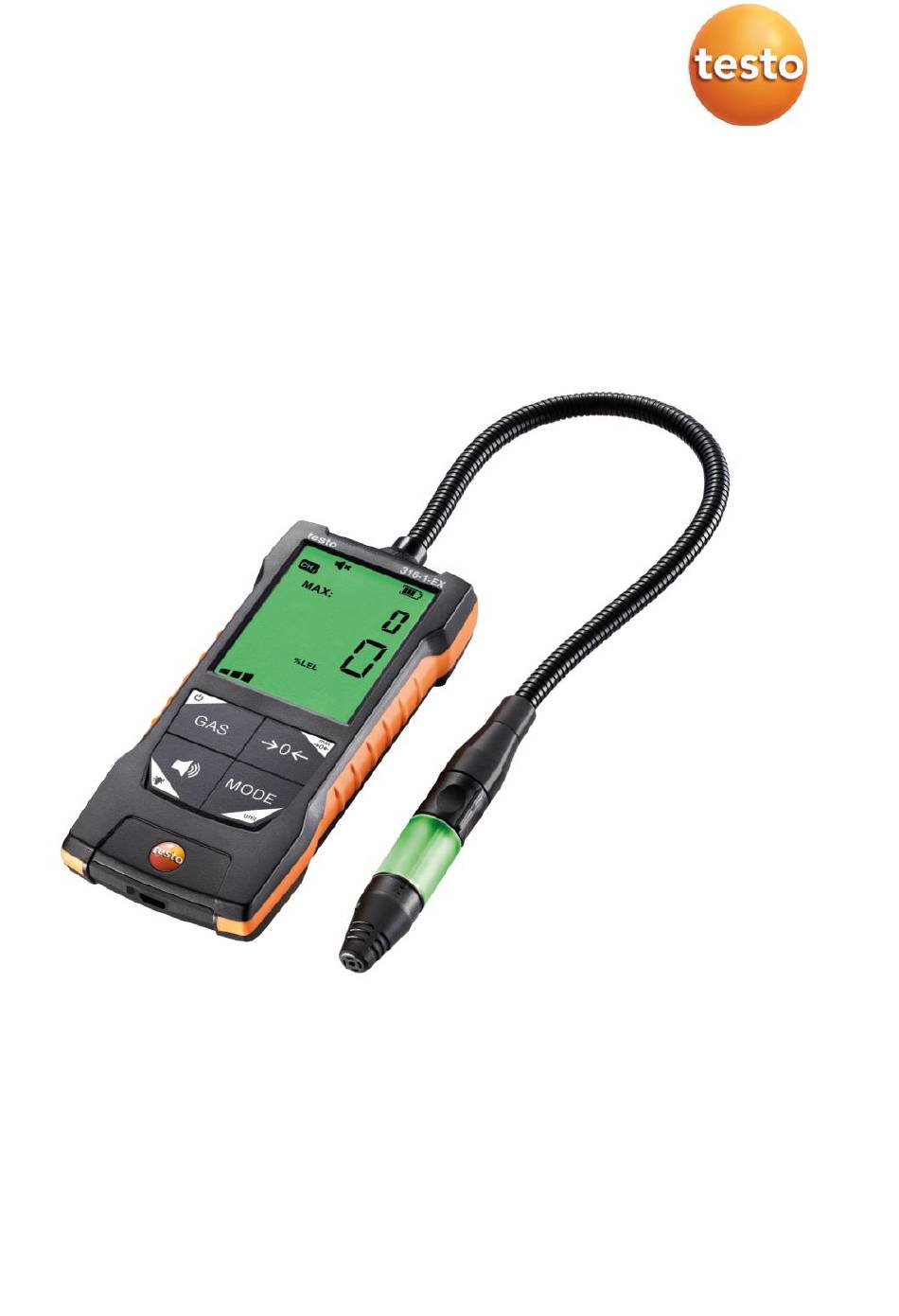

5 Produktbeschreibung 5 Produktbeschreibung Geräteübersicht 1 Sensorkopf mit Gassensor 2 Sensor-LED 3 Flexibles Sensorrohr 4 Display 5 Bedientasten 6 Ladebuchse für Akku Symbolerklärung Kinder unter 6 Jahren nicht mit Batterien spielen lassen. Batterien nicht in den Müll werfen. Batterien nicht aufladen. Batterien nicht in die Nähe von Feuer bringen. -
Seite 9: Erste Schritte
6 Erste Schritte 6 Erste Schritte Produkt kennenlernen 6.1.1 Gerät ein- und ausschalten Einschalten Schalten Sie das Gerät nur an Frischluft ein, da beim Einschalten eine automatische Nullung durchgeführt wird. Die Umgebungstemperatur und Umgebungsfeuchte während der Nullung sollte den Umgebungsbedingungen am Messort entsprechen. -
Seite 10: Bluetooth -Verbindung Herstellen
Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone, auf dem Sie die testo Smart App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android-Geräte im Play Store. Kompatibilität: Erfordert iOS 12.0 oder neuer / Android 6.0 oder neuer,... -
Seite 11: Produkt Verwenden
7 Produkt verwenden Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um den Verbindungsmodul neu zu starten. 7 Produkt verwenden Das Gaslecksuchgerät kann zusammen mit der testo Smart App genutzt werden. Steuerung Das Gerät ist eingeschaltet. ®... - Seite 12 7 Produkt verwenden Taste ->0<- / max ->0<- Taste MODE unit Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links.
-
Seite 13: Einstellungen Vornehmen
7 Produkt verwenden 7.1.1 Einstellungen vornehmen Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken. Zweitbelegung (Langdruck) Alle Tasten mit weißer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (1 sec) ausgewählt werden kann. Einstellbare Funktionen Auf korrekte Einstellungen achten: Alle Einstellungen werden sofort übernommen, es gibt keine Abbrechen-Funktion. - Seite 14 7 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen Alarmton EIN (akustischer Alarm an) oder AUS (akustischer Alarm aus). Die Frequenzfolge des Alarmtons wird bei steigender Konzentration schneller. Unit (Langdruck) Wechseln zwischen PPM und %LEL Messmodus MODE 1 für Gasdetektion MODE 2 für Lokalisierung von Leckagen Max.
-
Seite 15: Funktionsprüfung Durchführen
Luft, die Detektion sollte unterhalb der Leitung / der vermuteten Leckstelle erfolgen, vom Boden beginnend nach oben. Zu detektierendes Gas auswählen Die Gasarten über die GAS-Taste oder die testo Smart App über das 3-Punkte-Menü in der oberen rechten Ecke des Ausgabefeldes auswählen. - Seite 16 7 Produkt verwenden Automatische Identifikation der gängigen Gastypen Das Gas wird automatisch detektiert und per blinkendem Gas-Icon im Display angezeigt, wenn eine aktuell am Sensor anliegende Gaskonzentration Charakteristiken einer abweichenden Gasart aufweist, als aktuell ausgewählt. Dies ist technisch bedingt mit einer Unschärfe versehen und ist als Nutzerunterstützung gedacht und muss daher stets durch den Anwender überprüft werden.
- Seite 17 7 Produkt verwenden Bei steigender Konzentration wird ein Ausschlag nach rechts angezeigt. Die Frequenz des Blink-/Audiosignals nimmt zu. Bei sinkender Konzentration wird ein Ausschlag nach links angezeigt. Die Frequenz des Blink-/Audiosignals nimmt ab. Bei unveränderter Konzentration wandert der Ausschlag wieder in die Mitte.
- Seite 18 7 Produkt verwenden Einheiten wechseln Standardmäßig werden im Display ppm (Konzentration in parts per million) ausgegeben. Ab einer Konzentration von >999 ppm wechselt die Anzeige in Vol% (1000 ppm=0,1 Vol%). In der App werden auch höhere Konzentrationen in ppm ausgegeben. Außerdem kann %LEL (prozentuale Erreichung der unteren Explosionsgrenze) ausgewählt werden.
-
Seite 19: Produkt Instandhalten
Luft, Öle, Fette, Silikone und verdampfende Flüssigkeiten oder Gase vorkommen. Ein durch Lagerung und Transport verschmutzter Sensor muss vor Gebrauch gereinigt werden, siehe Sensor reinigen. Regelmäßige Überprüfung Testo empfiehlt, eine jährliche Überprüfung des Gaslecksuchgeräts durch eine autorisierte Servicestelle durchführen zu lassen. -
Seite 20: Sensor Reinigen
Durch Einschalten des Gerätes, wird der Sensor von diesen Ablagerungen befreit. Testo empfiehlt, das Gerät regelmäßig einzuschalten, um Ablagerungen auf dem Sensor zu vermeiden. Sensorkopf wechseln Das Gerät hat einen fest verbauten Sensorkopf, der nur durch den Testo Kundendienst gewechselt werden kann. 9 Technische Daten testo 316-1-EX Eigenschaft Wert Messgrößen... -
Seite 21: Tipps Und Hilfe
Lagertemperatur -20 ... +50 °C Ladetemperatur -5 ... +45 °C Batterietyp 6V wiederaufladbares Akku-Pack 5x NiMH AA USB-Ladegerät (Original-Netzteil von Testo) mit Anschluss über USB 2 Micro-B Maximale 5 W @ 5 V DC; U = 7,5 V Leistungsaufnahme Standzeit >... -
Seite 22: Hard Reset
11 Support Aktuelle Informationen zu Produkten, Downloads und Links zu Kontaktadressen für Supportanfragen finden Sie auf der Testo Webseite unter: www.testo.com. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses... - Seite 24 Testo SE & Co. KGaA Celsiusstr. 1 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 3263 de 01 - 08.2022...
