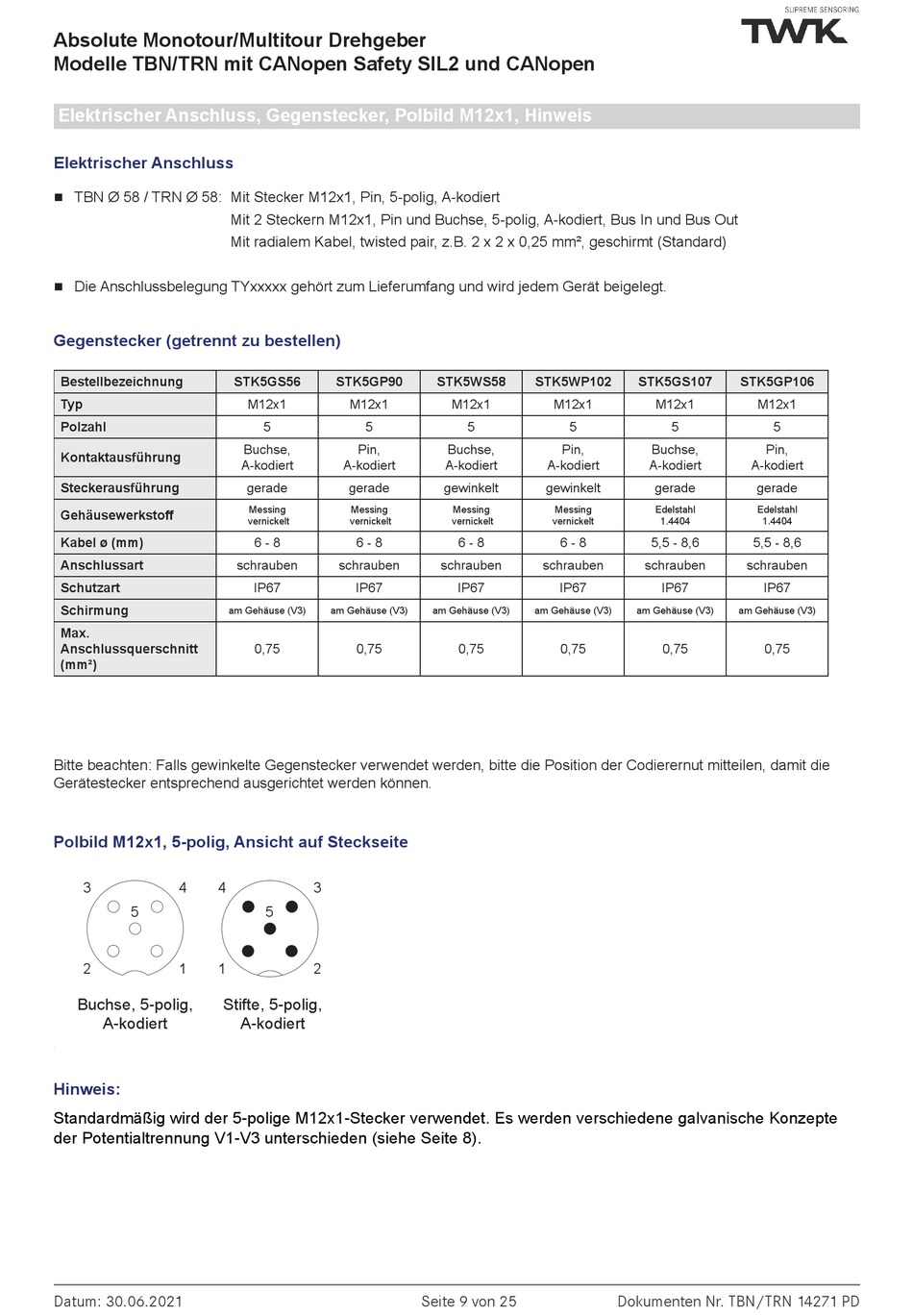

Absolute Monotour/Multitour Drehgeber
Modelle TBN/TRN mit CANopen Safety SIL2 und CANopen
Elektrischer Anschluss, Gegenstecker, Polbild M12x1, Hinweis
Elektrischer Anschluss
TBN Ø 58 / TRN Ø 58: Mit Stecker M12x1, Pin, 5-polig, A-kodiert
Die Anschlussbelegung TYxxxxx gehört zum Lieferumfang und wird jedem Gerät beigelegt.
Gegenstecker (getrennt zu bestellen)
Bestellbezeichnung
Typ
Polzahl
Kontaktausführung
Steckerausführung
Gehäusewerkstoff
Kabel ø (mm)
Anschlussart
Schutzart
Schirmung
Max.
Anschlussquerschnitt
(mm²)
Bitte beachten: Falls gewinkelte Gegenstecker verwendet werden, bitte die Position der Codierernut mitteilen, damit die
Gerätestecker entsprechend ausgerichtet werden können.
Polbild M12x1, 5-polig, Ansicht auf Steckseite
3
4
4
5
2
1
1
Buchse, 5-polig,
Stifte, 5-polig,
A-kodiert
Hinweis:
Standardmäßig wird der 5-polige M12x1-Stecker verwendet. Es werden verschiedene galvanische Konzepte
der Potentialtrennung V1-V3 unterschieden (siehe Seite 8).
Datum: 30.06.2021
Mit 2 Steckern M12x1, Pin und Buchse, 5-polig, A-kodiert, Bus In und Bus Out
Mit radialem Kabel, twisted pair, z.B. 2 x 2 x 0,25 mm², geschirmt (Standard)
STK5GS56
STK5GP90
M12x1
M12x1
5
5
Buchse,
Pin,
A-kodiert
A-kodiert
gerade
gerade
Messing
Messing
vernickelt
vernickelt
6 - 8
6 - 8
schrauben
schrauben
IP67
IP67
am Gehäuse (V3)
am Gehäuse (V3)
0,75
0,75
3
5
2
A-kodiert
STK5WS58
STK5WP102
M12x1
M12x1
5
5
Buchse,
Pin,
A-kodiert
A-kodiert
gewinkelt
gewinkelt
Messing
Messing
vernickelt
vernickelt
6 - 8
6 - 8
schrauben
schrauben
IP67
IP67
am Gehäuse (V3)
am Gehäuse (V3)
0,75
0,75
Seite 9 von 25
STK5GS107
STK5GP106
M12x1
M12x1
5
5
Buchse,
Pin,
A-kodiert
A-kodiert
gerade
gerade
Edelstahl
Edelstahl
1.4404
1.4404
5,5 - 8,6
5,5 - 8,6
schrauben
schrauben
IP67
IP67
am Gehäuse (V3)
am Gehäuse (V3)
0,75
0,75
Dokumenten Nr. TBN/TRN 14271 PD
