Absolute Monotour/Multitour Drehgeber
Modelle TBN/TRN mit CANopen Safety SIL2 und CANopen

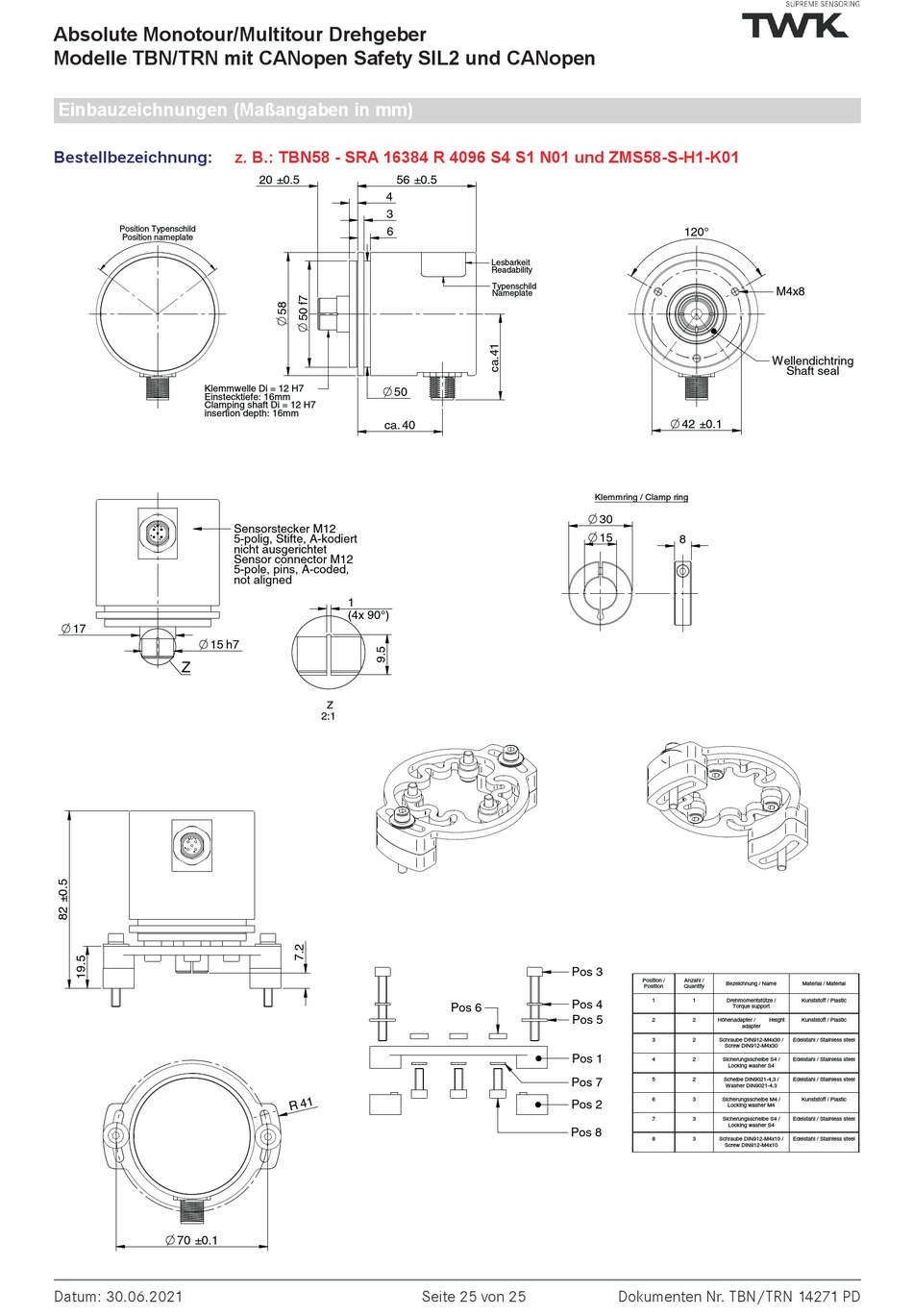

Einbauzeichnungen (Maßangaben in mm)
Bestellbezeichnung:
Position Typenschild
Position nameplate
Klemmwelle Di = 12 H7
Einstecktiefe: 16mm
Clamping shaft Di = 12 H7
insertion depth: 16mm
O
17
O
15 h7
Z
O
70 ±0.1
Datum: 30.06.2021
z. B.: TBN58 - SRA 16384 R 4096 S4 S1 N01 und ZMS58-S-H1-K01
20 ±0.5
56 ±0.5
4
3
6
O
50
ca.
40
Sensorstecker M12
5-polig, Stifte, A-kodiert
nicht ausgerichtet
Sensor connector M12
5-pole, pins, A-coded,
not aligned
1
(4x 90°)
Z
2:1
Lesbarkeit
Readability
Typenschild
Nameplate
Klemmring / Clamp ring
O
O
Pos 3
Pos 4
Pos 6
Pos 5
Pos 1
Pos 7
Pos 2
Pos 8
Seite 25 von 25
120°
Wellendichtring
O
42 ±0.1
30
15
8
Position /
Anzahl /
Bezeichnung / Name
Position
Quantity
1
1
Drehmomentstütze /
Torque support
2
2
Höhenadapter /
Height
adapter
3
2
Schraube DIN912-M4x30 /
Screw DIN912-M4x30
4
2
Sicherungsscheibe S4 /
Locking washer S4
5
2
Scheibe DIN9021-4,3 /
Washer DIN9021-4.3
6
3
Sicherungsscheibe M4 /
Locking washer M4
7
3
Sicherungsscheibe S4 /
Locking washer S4
8
3
Schraube DIN912-M4x10 /
Screw DIN912-M4x10
Dokumenten Nr. TBN/TRN 14271 PD
M4x8
Shaft seal
Material / Material
Kunststoff / Plastic
Kunststoff / Plastic
Edelstahl / Stainless steel
Edelstahl / Stainless steel
Edelstahl / Stainless steel
Kunststoff / Plastic
Edelstahl / Stainless steel
Edelstahl / Stainless steel
