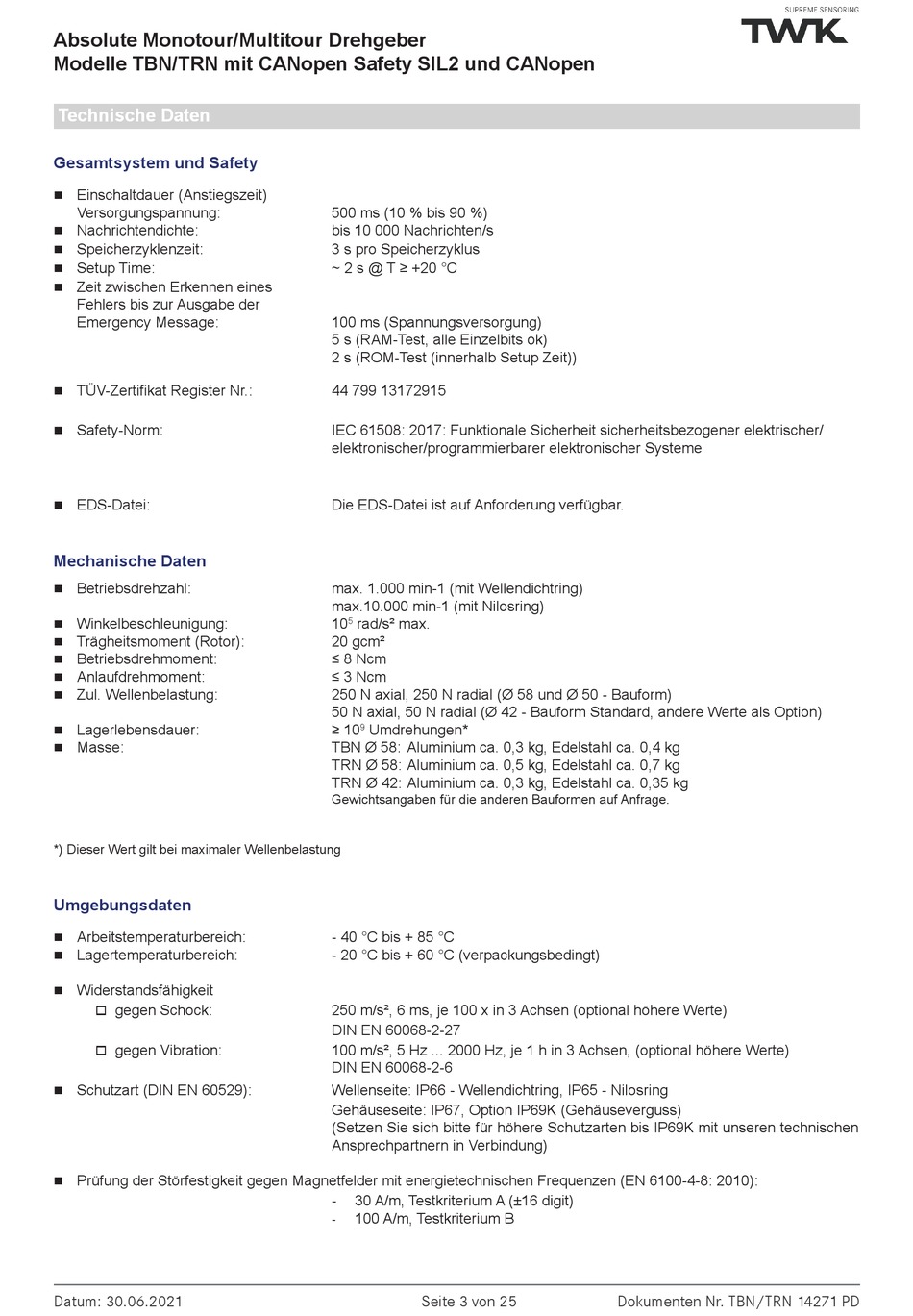

Absolute Monotour/Multitour Drehgeber
Modelle TBN/TRN mit CANopen Safety SIL2 und CANopen
Technische Daten
Gesamtsystem und Safety
Einschaltdauer (Anstiegszeit)
Versorgungspannung:
Nachrichtendichte:
Speicherzyklenzeit:
Setup Time:
Zeit zwischen Erkennen eines
Fehlers bis zur Ausgabe der
Emergency Message:
TÜV-Zertifikat Register Nr.:
Safety-Norm:
EDS-Datei:
Mechanische Daten
Betriebsdrehzahl:
Winkelbeschleunigung:
Trägheitsmoment (Rotor):
Betriebsdrehmoment:
Anlaufdrehmoment:
Zul. Wellenbelastung:
Lagerlebensdauer:
Masse:
*) Dieser Wert gilt bei maximaler Wellenbelastung
Umgebungsdaten
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Widerstandsfähigkeit
gegen Schock:
gegen Vibration:
Schutzart (DIN EN 60529):
Prüfung der Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen (EN 6100-4-8: 2010):
Datum: 30.06.2021
500 ms (10 % bis 90 %)
bis 10 000 Nachrichten/s
3 s pro Speicherzyklus
~ 2 s @ T ≥ +20 °C
100 ms (Spannungsversorgung)
5 s (RAM-Test, alle Einzelbits ok)
2 s (ROM-Test (innerhalb Setup Zeit))
44 799 13172915
IEC 61508: 2017: Funktionale Sicherheit sicherheitsbezogener elektrischer/
elektronischer/programmierbarer elektronischer Systeme
Die EDS-Datei ist auf Anforderung verfügbar.
max. 1.000 min-1 (mit Wellendichtring)
max.10.000 min-1 (mit Nilosring)
10
rad/s² max.
5
20 gcm²
≤ 8 Ncm
≤ 3 Ncm
250 N axial, 250 N radial (Ø 58 und Ø 50 - Bauform)
50 N axial, 50 N radial (Ø 42 - Bauform Standard, andere Werte als Option)
≥ 10
Umdrehungen*
9
TBN Ø 58: Aluminium ca. 0,3 kg, Edelstahl ca. 0,4 kg
TRN Ø 58: Aluminium ca. 0,5 kg, Edelstahl ca. 0,7 kg
TRN Ø 42: Aluminium ca. 0,3 kg, Edelstahl ca. 0,35 kg
Gewichtsangaben für die anderen Bauformen auf Anfrage.
- 40 °C bis + 85 °C
- 20 °C bis + 60 °C (verpackungsbedingt)
250 m/s², 6 ms, je 100 x in 3 Achsen (optional höhere Werte)
DIN EN 60068-2-27
100 m/s², 5 Hz ... 2000 Hz, je 1 h in 3 Achsen, (optional höhere Werte)
DIN EN 60068-2-6
Wellenseite: IP66 - Wellendichtring, IP65 - Nilosring
Gehäuseseite: IP67, Option IP69K (Gehäuseverguss)
(Setzen Sie sich bitte für höhere Schutzarten bis IP69K mit unseren technischen
Ansprechpartnern in Verbindung)
-
30 A/m, Testkriterium A (±16 digit)
100 A/m, Testkriterium B
-
Seite 3 von 25
Dokumenten Nr. TBN/TRN 14271 PD
