Absolute Monotour/Multitour Drehgeber
Modelle TBN/TRN mit CANopen Safety SIL2 und CANopen

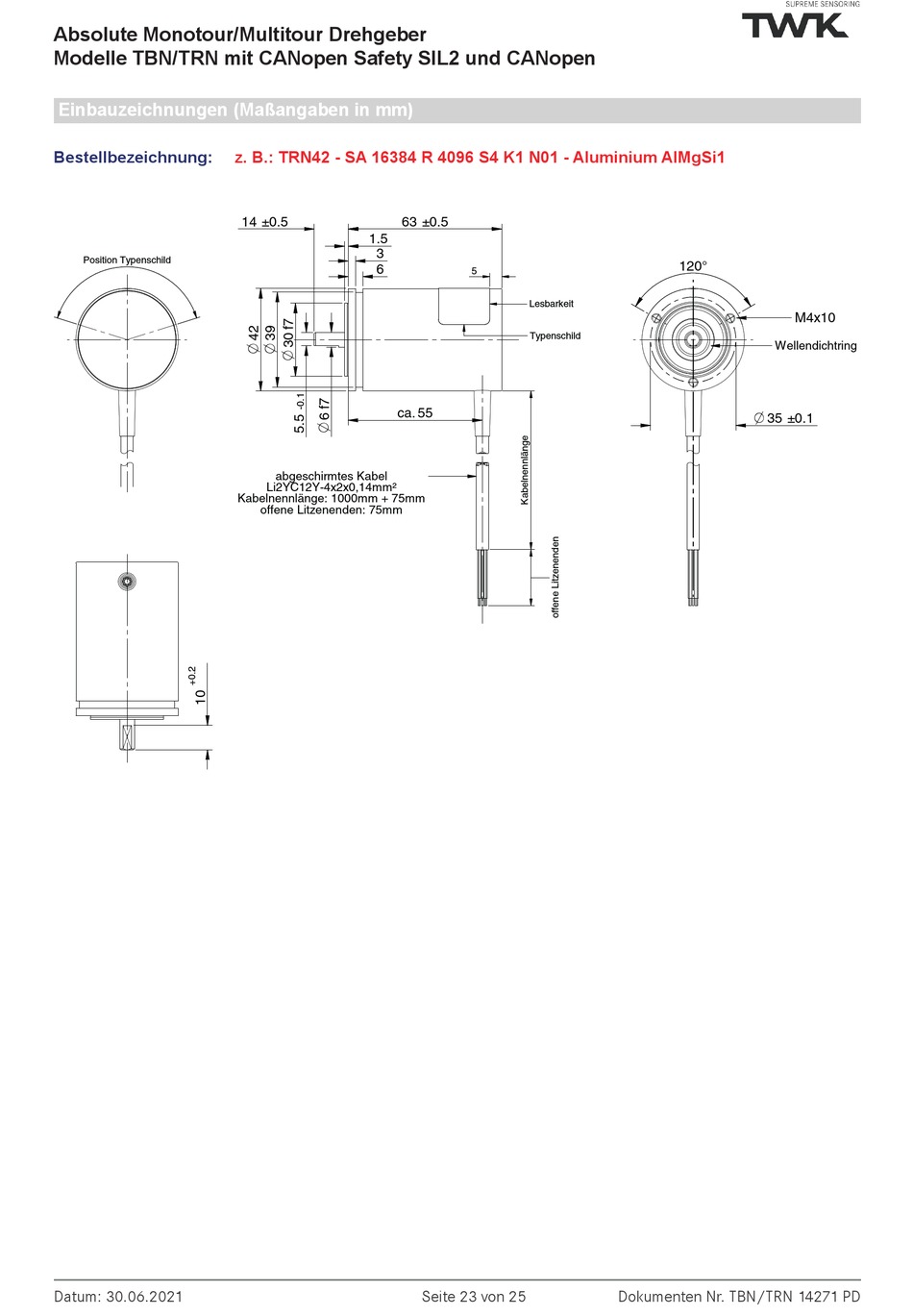

Einbauzeichnungen (Maßangaben in mm)
Bestellbezeichnung:
Position Typenschild
Datum: 30.06.2021
z. B.: TRN42 - SA 16384 R 4096 S4 K1 N01 - Aluminium AlMgSi1
14 ±0.5
63 ±0.5
1.5
3
6
ca.
abgeschirmtes Kabel
Li2YC12Y-4x2x0,14mm²
Kabelnennlänge: 1000mm + 75mm
offene Litzenenden: 75mm
5
Lesbarkeit
Typenschild
55
Seite 23 von 25
120°
Wellendichtring
O
35 ±0.1
Dokumenten Nr. TBN/TRN 14271 PD
M4x10
