Absolute Monotour/Multitour Drehgeber
Modelle TBN/TRN mit CANopen Safety SIL2 und CANopen

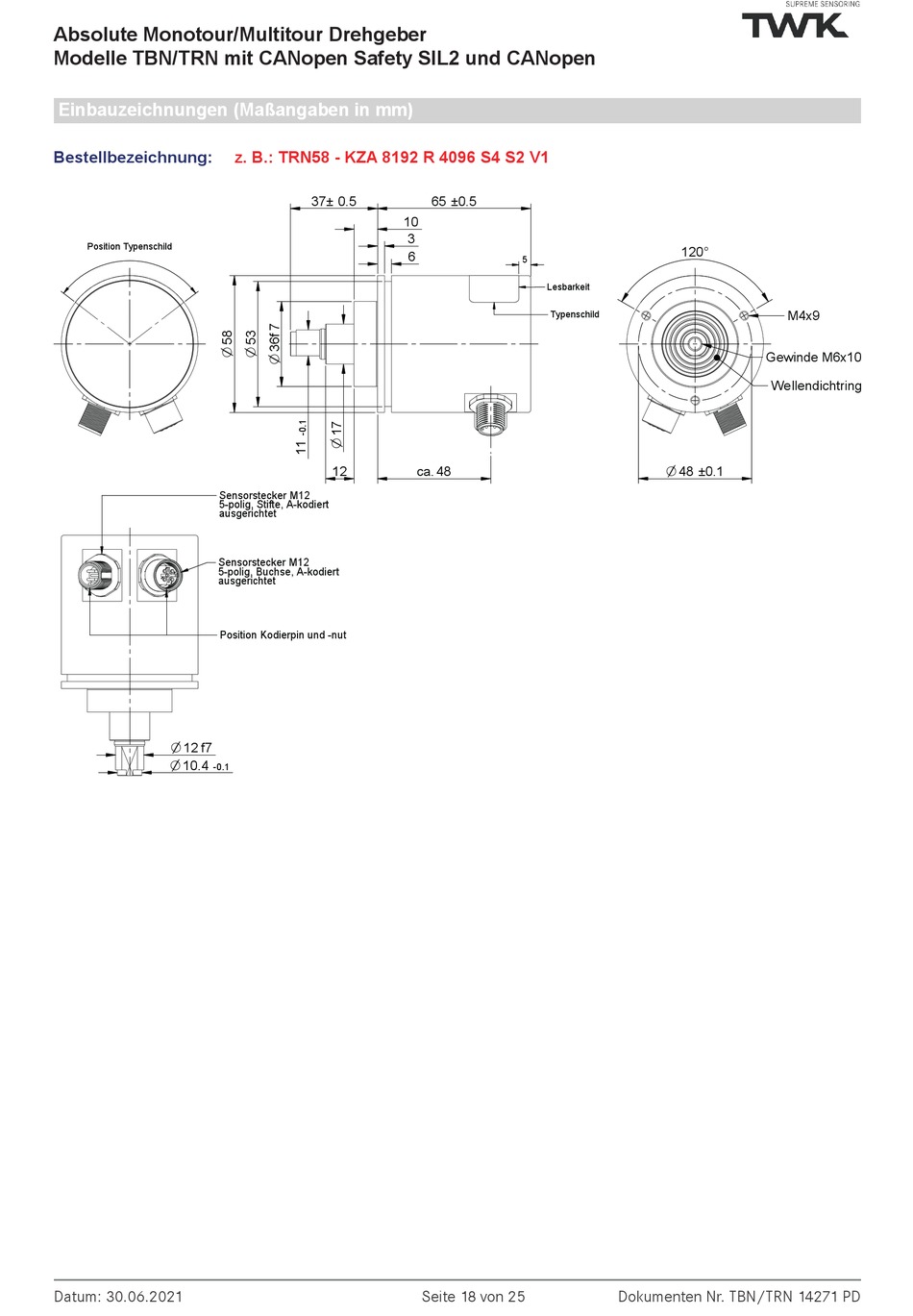

Einbauzeichnungen (Maßangaben in mm)
Bestellbezeichnung:
Position Typenschild
Sensorstecker M12
5-polig, Stifte, A-kodiert
ausgerichtet
Sensorstecker M12
5-polig, Buchse, A-kodiert
ausgerichtet
Position Kodierpin und -nut
12 f7
O
10.4
O
-0.1
Datum: 30.06.2021
z. B.: TRN58 - KZA 8192 R 4096 S4 S2 V1
37± 0.5
10
3
12
65 ±0.5
6
5
Lesbarkeit
Typenschild
ca.
48
Seite 18 von 25
120°
M4x9
Gewinde M6x10
Wellendichtring
48 ±0.1
O
Dokumenten Nr. TBN/TRN 14271 PD
