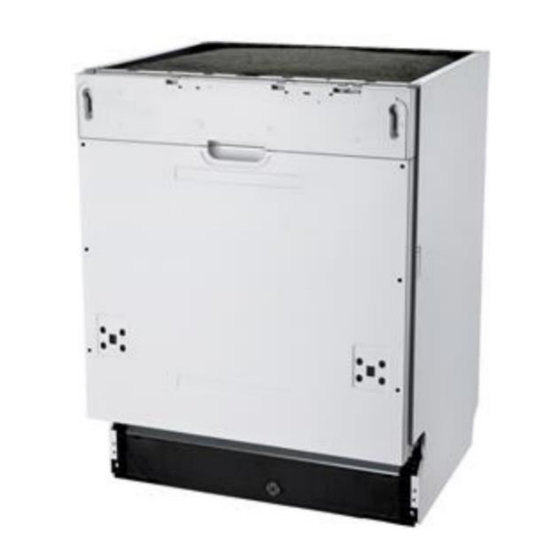

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Geschirrspüler Dishwasher GSP12-6FI Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 6.1 Starten eines Spülprogramms ................32 6.2 Wechsel eines laufenden Spülprogramms ............32 6.3 Nachträgliches Eingeben von Geschirr .............. 32 6.4 Ende eines Spülprogramms .................. 33 7. Reinigung und Pflege ....................33 7.1 Filtersystem ......................34 7.2 Bedienfeld und Gerät .................... 35 7.3 Sprüharm ........................
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen Schutz Ihrer Gesundheit. Nichtbeachtung Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. WARNUNG! verweist auf eine verweist auf eine GEFAHR! Gefahrensituation, die ,wenn sie nicht... - Seite 5 mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Seite 6 Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Geräts kommen. Das Gerät muss ordnungsgemäß geerdet sein. 7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird. 8. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
- Seite 7 a. Platzieren sie scharfkantige Gegenstände dergestalt, dass sie nicht die Türdichtungen beschädigen. b. Es dürfen niemals Gegenstände durch die Böden beider Geschirrkörbe sowie des Besteckkorbs nach unten ragen. c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder waagerecht, sodass Sie sich keine Schnittverletzungen zuziehen.
-
Seite 8: Installation
14. Überprüfen Sie nach jedem Spülprogramm, ob der Aufnahmebehälter für das Spülmaschinen-Spülmittel leer ist. 15. Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können. 2. Installation WARNUNG! Montage Rohren elektrischen Ausrüstungen darf ausschließlich durch qualifizierte Fachkräfte erfolgen. WARNUNG! Schalten Sie vor der Installation des Geräts die Stromzufuhr ab. -
Seite 9: Vorbereitung Der Installation
2.2 Vorbereitung der Installation Überprüfen Sie anhand der beiliegenden Bohrschablone die Vollständigkeit des mitgelieferten Zubehörs. Die Vorbereitungen müssen vor dem Einbau des Geräts an seiner Einbauposition durchgeführt werden. 1. Wählen Sie einen Platz neben dem Abfluss, um die Montage der Wasserzufuhrschläuche und Wasserablaufschläuche zu erleichtern. - Seite 10 2. Mindestfreiraum zum Öffnen der Tür. Geschirrspüler 2 Tür des Geräts Einbauschrank 4 Mindestfreiraum zum Türöffnen: 50 mm 3. Abmessungen und Einbau der Frontblende (verwenden Sie die mitgelieferte Einbauschablone). Die Holzfrontblende muss entsprechend der Abmessungen auf der Abbildung eingebaut werden.
- Seite 11 4. Entfernen Sie die 4 kurzen Schrauben (C). Befestigen Sie die Holzfrontblende mit den 4 langen Schrauben (D).
- Seite 12 5. Einstellung der Türfedervorspannung. Die Türfedern sind werksseitig auf die richtige Vorspannung für die Außentür eingestellt. Wird eine Frontblende angebracht, so muss die Türfedervorspannung geändert werden. Drehen Sie die Einstellschraube so, dass das Stahlkabel gespannt oder gelockert wird. Die Spannung der Türfeder ist korrekt, wenn die vollständig geöffnete Tür waagerecht bleibt, sich jedoch durch leichtes Berühren schließen lässt.
-
Seite 13: Installationsschritte
2.3 Installationsschritte 1. Montieren Sie die Frontblende (E) mit den mitgelieferten Klammern an die Außenseite der Tür des Geräts. Verwenden Sie die Schablone für die Positionierung der Klammern (Abb. 1). 2. Stellen Sie die Vorspannung der Türfedern mit einem Innensechskantschlüssel ein, indem Sie die rechte und linke Türfeder im Uhrzeigersinn drehen. -
Seite 14: Wasseranschluss
2.4 Wasseranschluss Das Gerät muss mit einem neuen Anschluss-Set an einem Wasserhahn angeschlossen werden. Wasserhahn muss über eine separate Abstellmöglichkeit verfügen. Verwenden Sie keine gebrauchten Anschluss-Sets. Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa liegen. Wenden Sie sich bei abweichendem Wasserdruck an den Kundendienst oder eine qualifizierte Fachkraft. -
Seite 15: Kaltwasseranschluss
Abnehmen des Wasserzufuhrschlauchs: 1. Drehen Sie den entsprechenden Wasserhahn komplett zu. 2. Schrauben Sie den Wasserzufuhrschlauch vom Wasserhahn ab. Der Wasserzufuhrschlauch ist doppelwandig. Dieses System garantiert die Absperrung der Wasserzufuhr bei Undichtigkeit des inneren Schlauchs. Die Abschaltung der Wasserzufuhr führt über einen elektronischen Kontakt. 2.4.1 Kaltwasseranschluss WARNUNG! Schließen Sie nach Verwendung des Geräts den Wasserhahn, damit kein Wasserdruck im Wasserzufuhrschlauch... -
Seite 16: Stromanschluss
Vorne Wasserablaufschlauch Arbeitsplatte Ablassen überschüssigen Wassers aus den Schläuchen: Wenn der Ablauf 1000 mm über dem Boden liegt, kann das überschüssige Wasser in den Schläuchen nicht direkt in den Ablauf gelangen. In diesem Fall muss das überschüssige Wasser in eine Schüssel oder einen geeigneten Behälter, der unterhalb des Ablaufs steht, abgelassen werden. -
Seite 17: Anbringen Der Oberen Distanzleiste
muss in eine passende Netzsteckdose gesteckt werden, die entsprechend den örtlichen Gesetzen und Vorschriften installiert und geerdet ist. 2.7 Anbringen der oberen Distanzleiste (Ausstattung abhängig vom Modell) obere Distanzleiste besteht mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen. -
Seite 18: Gerät Und Bedienfeld
3. Gerät und Bedienfeld Vorne Hinten Oberer Geschirrkorb Innerer Wasserlauf Unterer Geschirrkorb Salzbehälter Behälter für Reinigungsmittel, Tabs Tassenablage und Klarspüler Sprüharme Filtereinheit Wasserzufuhrschlauch Wasserablaufschlauch Ein/Aus Timer Halbe Ladung Programmtaste: Einstellung des gewünschten Programms. Timer-Zeit... -
Seite 19: Vor Der Ersten Benutzung
Warnleuchte. Programmanzeigen: Das jeweils gewählte Programm wird angezeigt Kindersicherung: Drücken Sie zur Aktivierung zwei Tasten gleichzeitig (Timer + Extra Trocken). 4. Vor der ersten Benutzung 4.1 Zusammenfassung der Grundfunktionen WARNUNG! Die folgende Zusammenfassung stellt lediglich eine Übersicht über die Grundfunktionen Ihres Geräts dar und ist kein Ersatz für die Bedienungsanleitung. - Seite 20 Elektrische Anzeige auf dem Bedienfeld. Wenn das Gerät nicht einer elektrischen Wasserenthärterstatus Anzeige ausgestattet ist, können prüfen Sie anhand der Anzahl der abgelaufenen Spülvorgänge den Zeitpunkt Nachfüllen schätzen. Entfernen Sie größere Mengen an Speiseresten auf Beladen der Körbe dem Geschirr. Eingebrannte Reste aufweichen und dann die Körbe beladen.
-
Seite 21: Wasserenthärter
Bevor Sie das Gerät zum ersten Mal benutzen A) Stellen Sie den Wasserenthärter ein. B) Geben Sie 1 l Wasser in den Behälter für den Wasserenthärter und füllen Sie darauf den Wasserenthärter (=Spülmaschinensalz) ein. C) Füllen Sie den Klarspülerbehälter. D) Wählen Sie ein geeignetes Spülmaschinen-Spülmittel. 4.2 Wasserenthärter Sie müssen den Wasserenthärter per Hand einfüllen;... -
Seite 22: Wasserenthärter Befüllen
18-22 3,1-4,0 23-34 4,1-6,0 35-55 6,1-9,8 dH = Deutscher Härtegrad. Werkseinstellung: H4 (EN50242). 4.3 Wasserenthärter befüllen Sie finden den Wasserenthärte-Behälter unterhalb des unteren Geschirrkorbs. Füllen Sie den Behälter wie folgt: Benutzen Sie ausschließlich einen Wasserenthärter (=Spülmaschinensalz) zur speziellen Verwendung einem Geschirrspüler. -
Seite 23: Klarspüler-Behälter Befüllen
Pumpe oder andere wichtige Teile des Geräts durch das Salzwasser beschädigt werden. Solche Schäden werden nicht durch die Garantie abgedeckt! HINWEIS! Füllen Sie den Behälter nur dann auf, wenn die Wasserenthärteranzeige aufleuchtet . Solange der Wasserenthärter sich nicht aufgelöst hat, kann die Wasserenthärteranzeige auch bei befülltem Behälter aufleuchten. -
Seite 24: Spülmaschinen-Spülmittel
1. Drehen Sie den Deckel gegen den Uhrzeigersinn in die Offen-Position (Pfeil nach oben) und nehmen Sie den Deckel ab. 2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht. 3. Setzen Sie den Deckel in der Offen-Position wieder auf und drehen Sie ihn im Uhrzeigersinn in die Geschlossen-Position (Pfeil nach rechts). - Seite 25 Es gibt drei Sorten von Spülmaschinen-Spülmitteln: 1. mit Phosphat und Chlor. 2. mit Phosphat / ohne Chlor. 3. ohne Phosphat / ohne Chlor Neue Spülmaschinen-Spülmittel in Pulverform enthalten normalerweise kein Phosphat, also ist die Wasser enthärtende Wirkung nicht gegeben. In diesem Fall empfehlen zusätzliche Verwendung...
- Seite 26 Füllen des Behälters 1. Wenn der Deckel geschlossen ist, drücken Sie den Öffnen-Knopf (A) und der Deckel springt auf. 2. Geben Sie das Spülmittel immer vor dem Beginn eines jeden Spülprogramms hinzu. Benutzen Sie nur für Spülmaschinen geeignete Spülmittel. 3. Nach dem Ende des Spülvorgangs muss der Behälter leer sein. ...
-
Seite 27: Beladen Der Geschirrkörbe
5. Beladen der Geschirrkörbe Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Geräts zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe können je nach Modell unterschiedlich ausfallen. 5.1 Vor/nach dem Beladen 1. Entfernen Sie größere Mengen übriggebliebener Nahrungsmittel vom Geschirr. 2. -
Seite 28: Unterer Geschirrkorb
Einstellung des oberen Korbs Sie können die Höhe des oberen Untere Position Obere Position Geschirrkorbs einstellen. schaffen Sie entweder im oberen oder im unteren Geschirrkorb mehr Platz für größere Gegenstände. Die Einstellung erfolgt, indem Sie die Räder in unterschiedlichen Höhen in die Schienen geben. - Seite 29 Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren. Besteckart Besteckart Suppenlöffel Dessertlöffel Gabeln Servierlöffel Messer Serviergabeln Teelöffel Saucenlöffel Die folgenden Gegenstände sind nicht zum Spülen in einem Geschirrspüler geeignet. 1.
-
Seite 30: Hinweise Zum Beladen
5.5 Hinweise zum Beladen Entfernen Sie vor dem Beladen Speisereste vom Geschirr. Weichen Sie vor dem Beladen angebrannte Speiserückstände an Töpfen und Pfannen ein. Bestecke und Geschirr dürfen nicht die rotierenden Sprüharme blockieren. Geben Sie Gefäße wie Tassen, Gläser oder Töpfe mit der Oberseite nach unten in das Gerät, damit sich in den Gefäßen kein Wasser ansammelt. -
Seite 31: Die Spülprogramme
6. Die Spülprogramme Programm Info Beschreibung Spülmittel Dauer- VS/HS Verbrauch in Min./kWh/L Automatische Vorspülen (45 5/30 g Erkennung. Leicht, Auto-Spülen 0,9-1,5/10-15 normal oder stark (45-55 verschmutztes Abspülen Geschirr mit oder Spülen ohne Trocknen angetrockneten Essensresten. Für sehr stark Vorspülen (50 5/30 g 175/1,6/17 verschmutztes... -
Seite 32: Starten Eines Spülprogramms
Schneller Spülgang Spülen (45 20 g 40/0,75/11,5 für leicht Spülen (45 verschmutztes Geschirr. EN 50242 Standard-Testprogramm unter folgenden Voraussetzungen: Füllmenge 12 Gedecke, oberer Geschirrkorb: obere Räder auf Schiene, Klarspüler-Einstellung 6. Verwenden Sie bei diesen Programmen immer Klarspüler. 6.1 Starten eines Spülprogramms 1. -
Seite 33: Ende Eines Spülprogramms
1. Drücken Sie die Start/Pause-Taste. 2. Öffnen Sie die Tür ein wenig, um den Betrieb zu unterbrechen. 3. Nachdem die rotierenden Sprüharme zu arbeiten aufgehört haben, können Sie die Tür komplett öffnen. 4. Geben Sie nun das vergessene Geschirr in das Gerät. 5. -
Seite 34: Filtersystem
7.1 Filtersystem 1. Der Flächenfilter fängt Rückstände mittels einer Spezialdüse am unteren Spülarm ein. 2. Der Grobfilter fängt Rückstände Knochen oder Glas, die den Wasserablauf verstopfen können, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und heben Sie den Filter dann heraus. -
Seite 35: Bedienfeld Und Gerät
Schlagen Sie nicht gegen die Filter, da diese dadurch beschädigt werden und Ihr Gerät demzufolge nicht mehr ordnungsgemäß arbeitet. Setzen Sie die Filter immer ordnungsgemäß wieder ein. Nicht ordnungsgemäß eingesetzte Filter können das Gerät und/oder Ihr Geschirr beschädigen. 7.2 Bedienfeld und Gerät ... -
Seite 36: Außerbetriebnahme
Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür zu reinigen. Reinigen Sie die Dichtungen regelmäßig mit einem feuchten Schwamm. Ansonsten können Speiserückstände unangenehme Gerüche freisetzen. ... -
Seite 37: Beladen Sie Die Körbe Immer
Lärm. 1. Einige Geräusche sind normal. 1. Öffnen des Spülmittelbehälters. 2. Geschirr ist nicht ordnungsgemäß 2. Überprüfen Sie das Geschirr im eingelagert. Kleine Gegenstände sind Gerät. aus einem Korb gefallen. 3. Gerät wurde nicht regelmäßig 3. Der Motor brummt. benutzt. Auch wenn Sie es nicht regelmäßig benutzen, lassen Sie es einmal pro Woche laufen. -
Seite 38: Entfernen Sie Die Flecken Per Handwäsche Mit Einem Milden
das Programm zu Ende laufen. Falls dieses Vorgehen keinen Erfolg hat: wiederholen Sie den Vorgang, aber nehmen Sie statt Essig 1/4 Tasse (60 ml) Zitronensäure-Kristalle. Eintrübungen auf Glaswaren. Kombination von weichem Wasser Benutzen Sie weniger Spülmittel, und zu viel Spülmittel. wenn Sie weiches Wasser haben. -
Seite 39: Fehler Kodes
Wasser bleibt am Boden des Geräts zurück. Normal. Eine kleine Menge sauberen Wassers um den Ablauf herum hält die Wasser-Vorlage aufrecht. Das Gerät ist undicht. 1. Überfüllter Klarspüler-Behälter oder 1. Ein überfüllter Klarspüler-Behälter verschütteter Klarspüler. oder verschütteter Klarspüler 2. -
Seite 40: Technische Daten
9. Technische Daten Geräteart Geschirrspüler, vollintegriert Steuerung Elektronisch Fassungsvermögen 12 Gedecke Energieeffiziensklasse Jährlicher Energieverbrauch 258,00 kWh Energieverbrauch für 1 Standartprogramm 0,910 kWh Energieverbrauch im Aus-Modus 0,45 W Energieverbrauch wenn eingeschaltet 0,49 W Jährlicher Wasserverbrauch 3080 l Trocknungswirkung Standartprogrammdauer 185 Minuten Geräuschemission 49 dB(A) Aufstellart... -
Seite 41: Entsorgung
10. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 42: Garantiebedingungen
11. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
Seite 80: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 14.09.2016 09/14/2016 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
