9
SCHORNSTEIN UND VERBINDUNGSSTÜCK
Schornstein und Verbindungsstück entsprechend den Anforderungen der DIN 18160.1 bzw. DIN EN 15287-1
ausführen und nach der Normenreihe DIN EN 13384 berechnen.
Eine Schornstein-Mehrfachbelegung ist bei Nachweis der Schornsteineignung (wärme- und strömungstech-
nische Berechnung und Zustimmung des Schornsteinfegers erforderlich) bei verschiedenen Ofenbauarten
möglich. Nicht jedoch bei Kamineinsätzen, die auf offenen Betrieb eingestellt sind. Beachten Sie, dass hier-
für ein eigener Schornstein erforderlich ist.
Wenn Sie als Verbindungsstück zwischen Nachheizfläche und Schornstein ein Stahlrauchgasrohr verwen-
den, so muss dieses für den Anwendungsfall geeignet, DIN EN 1856-2 entsprechen und mit einer CE-Kenn-
zeichnung versehen sein. Das Verbindungsstück unmittelbar an den Schornstein anschließen.
Für den sicheren Betrieb ist ein rußbrandbeständiger Schornstein T400 erforderlich.
Dichten Sie alle Rauchrohr-Verbindungsstellen ab! Eine Reinigungsmöglichkeit vorsehen!
10
AUFBAU DES HKD SK
Der HKD SK sollte auf einem Traglager oder einem anderen geeigne-
ten Untergrund aufgestellt werden. Vor Ort ist die Brennkammer (Scha-
mottebrennkammer und Nachbrennkammer bzw. Heizgasumlenkung)
sowie die Front zu montieren. Die wasserseitigen Anschlüsse sind her-
zustellen. Nicht benötigte Stopfen/Anschlüsse sind dicht zu verschlies-
sen.

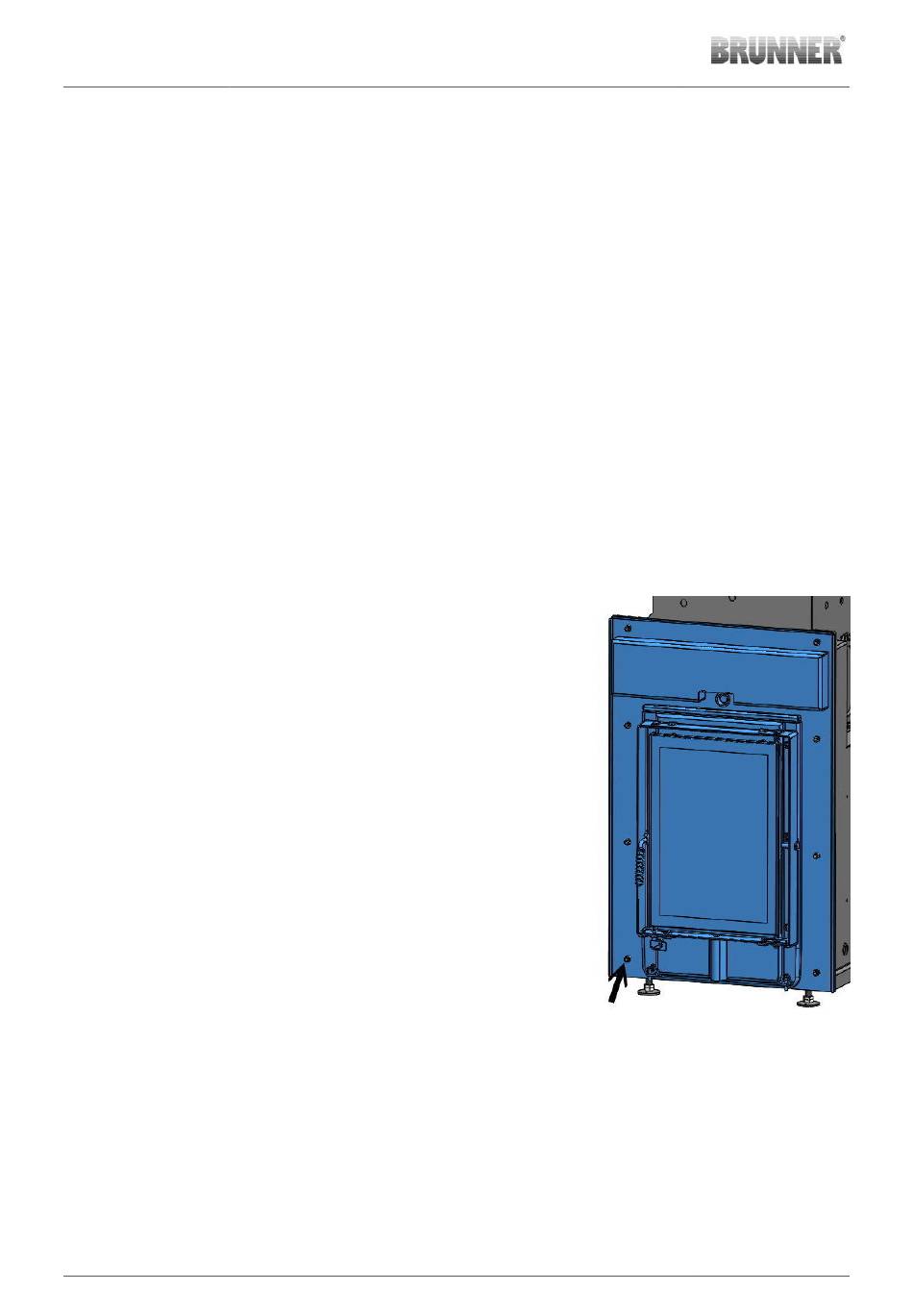

Um die Brennkammer in den HKD2.2XL-SK/h und HKD 2.2 SK mon-
tieren zu können ist es erforderlich die Frontbaugruppe zu demontie-
ren. Die Frontbaugruppe ist außen mit 6 bzw. 8 Schrauben befestigt.
Im Bild ist beispielhaft eine Schraube mit einem Pfeil markiert.
ACHTUNG: Die Front liegt plan auf dem Korpus auf und muss beim
Lösen der Schrauben gehalten werden. Gewindebolzen nicht verbie-
gen!
Beachten Sie, dass nach dem Kesselteil keine weitere Nachheizfläche
durchströmt werden kann.
Einbau der Schamottebrennkammer
Die Schamottebrennkammer ist vollflächig mit Schamottemörtel zu setzen. Hierbei ist der vollflächige Kon-
takt zwischen Schamotte und Kesselmantel für einen optimalen Wärmeübergang, d.h. optimalen Kesselwir-
kungsgrad erforderlich. Beachten Sie für die Zusammenstellung der Brennkammer die beiliegende Aufbau-
anleitung.
10
Aufbauanleitung HKD SK (1.27)
Abbildung 2: SK-Frontplatte
