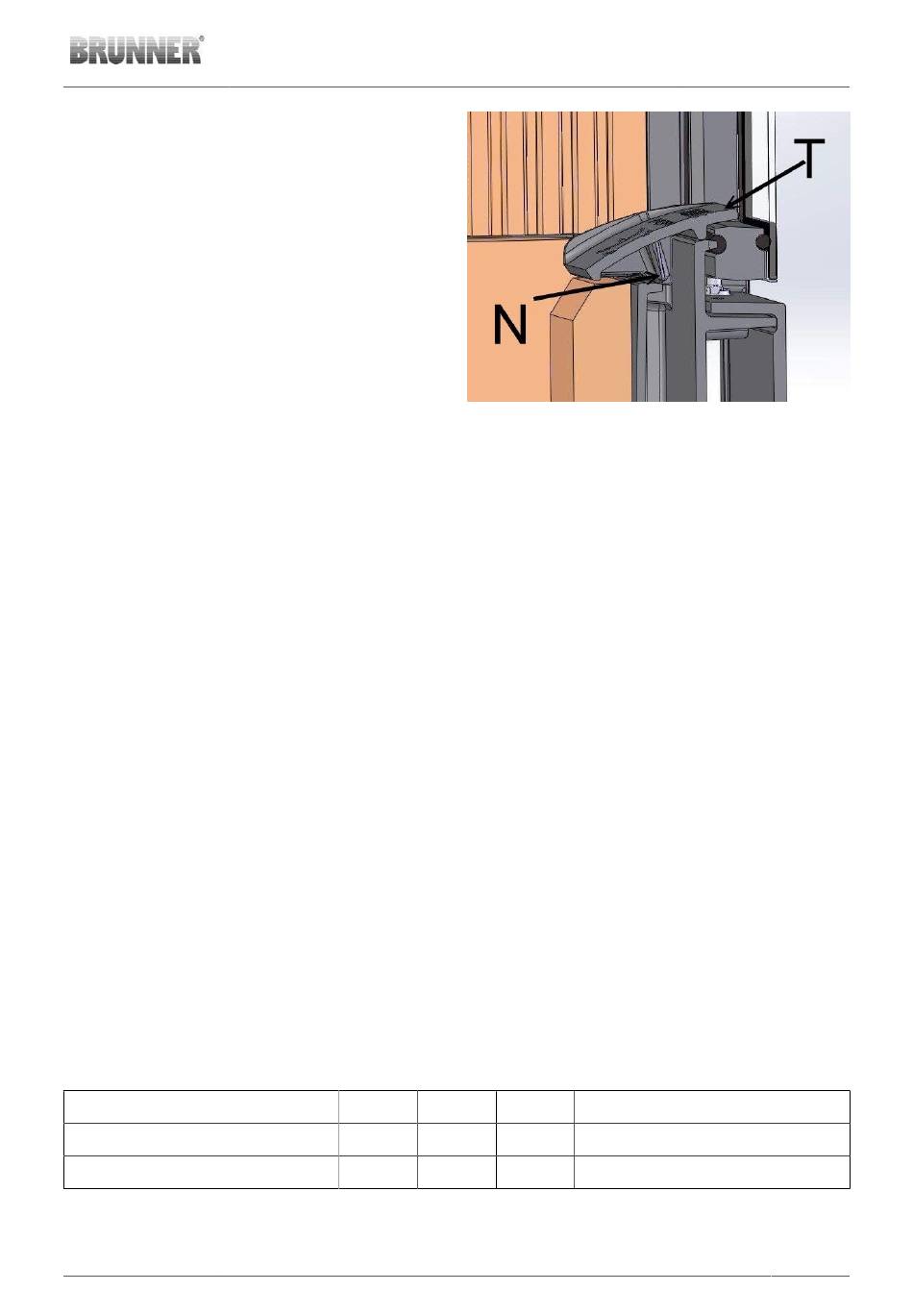

Den beiliegenden Textwinkel (T) nach dem Einbau
der Brennraumschamotte wie im nebenstehenden
Bild gezeigt einlegen. Die unten vorstehende 'Na-
se' (N) wird dabei zwischen Bodenwanne und Front
gelegt.
Bei Tunnelvarianten beide Textwinkel entsprechend
einsetzen.
Montage der Frontplatte
Bitte überprüfen Sie vor Montage der Gerätefronten ob sämtliche Haltebolzen lotrecht auf dem Kesselkör-
per sitzen, da diese evtl. durch den Transport verbogen sein könnten. Achten Sie darauf, dass zu Beginn al-
le Muttern nur mäßig angezogen werden, damit die Dichtschnüre der Gerätefronten umlaufend anliegen. Da-
nach alle Muttern über „Kreuz" anziehen, bis die Dichtschnüre zum Kesselkorpus sauber abschließen.
Nachheizflächen
Mit Ausnahme des HKD 2.2k SK können alle SK- Kesselgeräte mit entsprechend dimensionierten, kerami-
schen oder metallischen Nachheizflächen betrieben werden.
Die Nachheizfläche wird an einem seitlichen oder dem hinteren Heizgasstutzen angeschlossen. Wird die
Tunnelvariante eingebaut so entfällt der hintere Stutzen und der Anschluß erfolgt über einen der seitlichen
Stutzen.
Der HKD 2.2k SK kann nur ohne weitere Nachheizfläche betrieben werden. Der HKD 2.2k SK muss auf di-
rektem, kürzestem Weg (oben oder hinten) an den Schornstein angeschlossen werden.
Verbrennungslufteinstellung zum HKD2.2XL-SK/h / HKD 2.2 SK
Die Verbrennungsluft wird werkseitig eingestellt. Sollte jedoch eine Neueinstellung notwendig sein, so be-
achten Sie die nebenstehenden Angaben. Die Einstellung des jeweiligen Luftspalts erfolgt mit den mit X mar-
kierten Schrauben.
Achten Sie darauf, dass die Spalte symetrisch eingestellt werden. Nur dann kann auch ein symetrisches
Flammenbild erzeugt werden.
Die Verbrennungsluft strömt oberhalb der Feuerungstür (1) und über die in den Seitenwänden (2) integrier-
ten Düsen in den Brennraum.
Die untere Luftleitplatte ('Textplatte' 3) ist mit der integrierten Madenschraube so einzustellen, dass diese
flach auf dem Schamotte aufliegt.
Brennstoffmenge
3 kg - 8 kg
10 kg - 20 kg
