Prima Della Messa In Funzione - Flex CSM 4060 Bedienungsanleitung

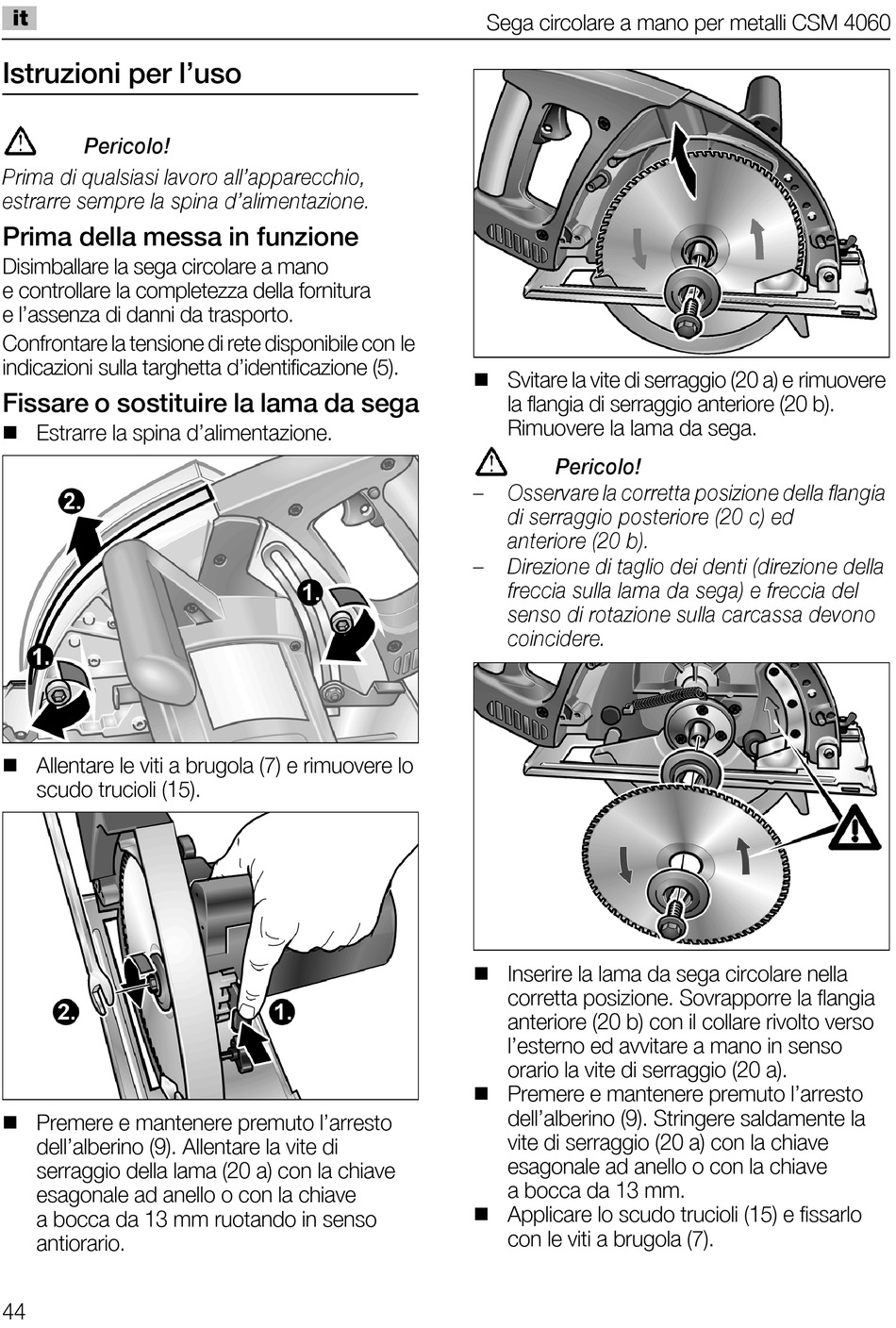

Istruzioni per l'uso
mÉêáÅçäç>
mêáã~=Çá=èì~äëá~ëá=ä~îçêç=~ääÛ~éé~êÉÅÅÜáçI=
Éëíê~êêÉ=ëÉãéêÉ=ä~=ëéáå~=ÇÛ~äáãÉåí~òáçåÉK

Prima della messa in funzione

Disimballare la sega circolare a mano
e controllare la completezza della fornitura
e l'assenza di danni da trasporto.
Confrontare la tensione di rete disponibile con le
indicazioni sulla targhetta d'identificazione (5).
Fissare o sostituire la lama da sega
 Estrarre la spina d'alimentazione.
 Allentare le viti a brugola (7) e rimuovere lo
scudo trucioli (15).
 Premere e mantenere premuto l'arresto
dell'alberino (9). Allentare la vite di
serraggio della lama (20 a) con la chiave
esagonale ad anello o con la chiave
a bocca da 13 mm ruotando in senso
antiorario.
44
Sega circolare a mano per metalli CSM 4060
 Svitare la vite di serraggio (20 a) e rimuovere
la flangia di serraggio anteriore (20 b).
Rimuovere la lama da sega.
mÉêáÅçäç>
Ó lëëÉêî~êÉ=ä~=ÅçêêÉíí~=éçëáòáçåÉ=ÇÉää~=Ñä~åÖá~=
Çá=ëÉêê~ÖÖáç=éçëíÉêáçêÉ=EOM=ÅF=ÉÇ=
~åíÉêáçêÉ EOM=ÄFK
Ó aáêÉòáçåÉ=Çá=í~Öäáç=ÇÉá=ÇÉåíá=EÇáêÉòáçåÉ=ÇÉää~=
ÑêÉÅÅá~=ëìää~=ä~ã~=Ç~=ëÉÖ~F=É ÑêÉÅÅá~=ÇÉä=
ëÉåëç=Çá=êçí~òáçåÉ=ëìää~=Å~êÅ~ëë~=ÇÉîçåç=
ÅçáåÅáÇÉêÉK
 Inserire la lama da sega circolare nella
corretta posizione. Sovrapporre la flangia
anteriore (20 b) con il collare rivolto verso
l'esterno ed avvitare a mano in senso
orario la vite di serraggio (20 a).
 Premere e mantenere premuto l'arresto
dell'alberino (9). Stringere saldamente la
vite di serraggio (20 a) con la chiave
esagonale ad anello o con la chiave
a bocca da 13 mm.
 Applicare lo scudo trucioli (15) e fissarlo
con le viti a brugola (7).
