Endress+Hauser Nivocompact FTW131 Technische Information Seite 7

Anschlußplanung EW 20
Anschluß Nivocompact
mit Elektronikeinsatz
EW 20
für Wechselspannung
(Zweileiteranschluß).
∼: 21 V... 250 V
U
1-2
an den Klemmen
1 und 2 des
EW 20
R: angeschlossene
(externe) Last,
z.B. Relais
F: Feinsicherung,
abhängig von der
angeschlossenen
Last
M: Masseanschluß am
Tank, falls
erforderlich
U : Spannungsabfall
R
über der Last R und
der Feinsicherung F
EW 20
1 2
U ~
1-2
R
U
R
F
L1 N PE
Netz
U~ : min. 19 V + U
R
max. 253 V

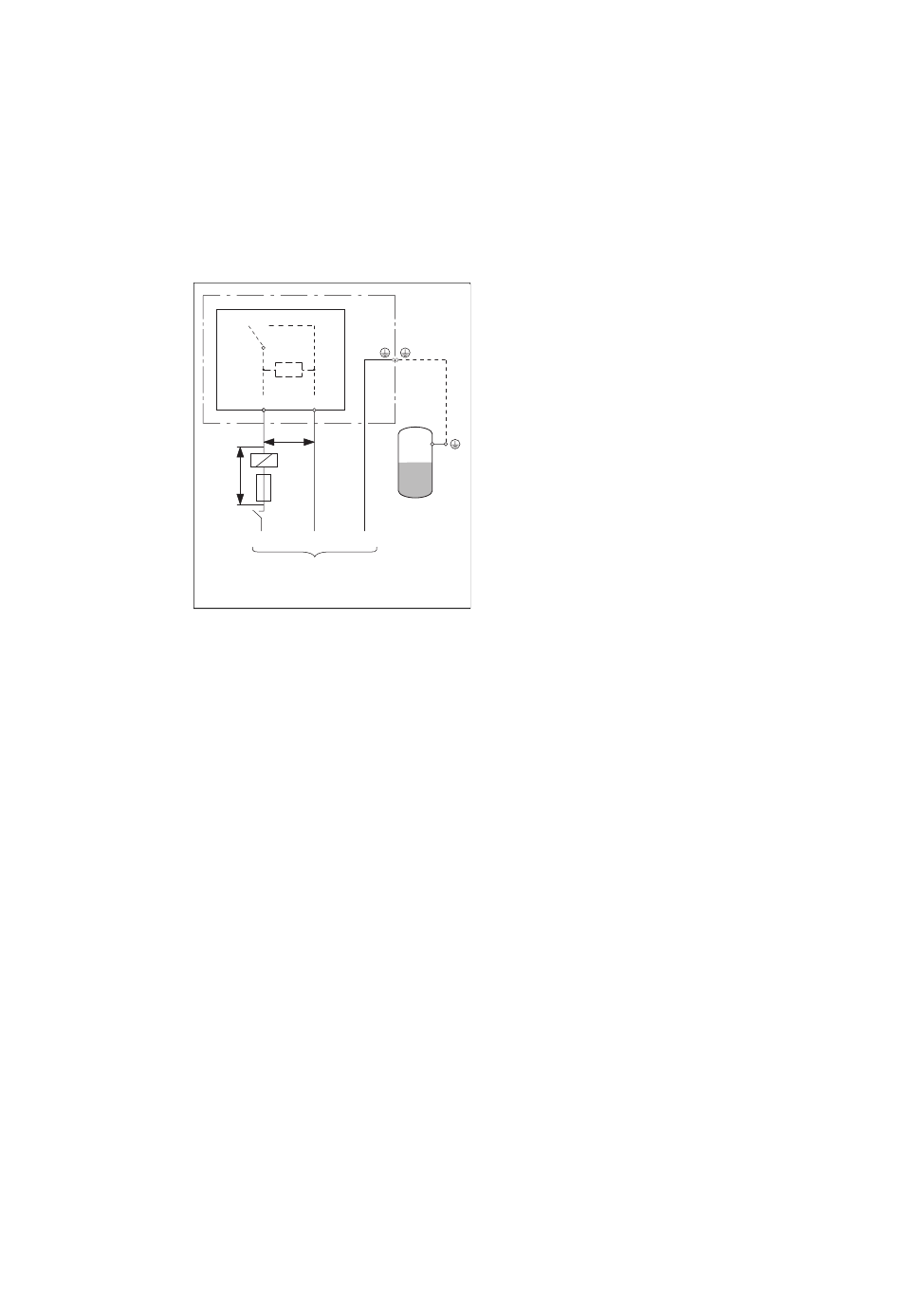

Anschluß eines Nivocompact
mit Elektronikeinsatz EW 20
für Wechselspannung
(Zweileiteranschluß)
Reihenschaltung mit der Last
Ein Füllstandgrenzschalter Nivocompact
mit diesem Elektronikeinsatz muß
- wie jeder Schalter - in Reihe zu einer
Last (z.B. Relais, Kleinschütz, Lampe)
M
an das Netz angeschlossen werden.
Anschlußspannung
Die Spannung über den Klemmen 1 und
2 des Elektronikeinsatzes muß minde-
stens 21 V betragen.
Um den Spannungsabfall über der
angeschlossenen Last auszugleichen,
müssen Sie die Anschlußspannung
entsprechend höher wählen.
Lastabschaltung
Beachten Sie, daß die in Reihe ange-
schlossene Last nicht vollständig vom
Netz getrennt ist, wenn der elektroni-
sche Schalter im Elektronikeinsatz des
Nivocompact bei Füllstandalarm
»abschaltet« (sperrt).
Wegen des Stromverbrauchs der Elek-
tronik fließt dann immer noch ein kleiner
»Leerlaufstrom« durch die angeschlos-
sene Last.
Wenn die angeschlossene Last ein
Relais mit sehr geringem Haltestrom ist,
kann es vorkommen, daß das Relais
deshalb nicht abfällt. Sehen Sie in die-
sem Fall eine Zusatzlast parallel zum
Relais vor, z.B. einen Widerstand oder
eine Signallampe.
