Endress+Hauser nivotester FTW 420 Technische Information

Technische
Information
TI 176F/00/de
Konduktive Füllstanddetektion
nivotester FTW 420
Grenzstanddetektion und Zweipunktregelung
in Flüssigkeitstanks
Funktionsweise
Die Sonde und eine elektrisch leitende
Behälterwand bilden zwei Elektroden.
Sobald elektrisch leitendes Füllgut die
Sonde berührt, fließt über die Eingangs-
signalleitung ein kleiner Wechselstrom.
Dieser betätigt über die interne Verstär-
kerschaltung das Relais im Nivotester.
Gleichzeitig signalisiert eine rote Leucht-
diode die Stellung des Relais.
Sicherheitsschaltung durch Drahtbrücke
wählbar.
Maximum-Sicherheit: Das Relais fällt ab,
wenn das Füllgut die Sonde berührt
oder die Versorgungsspannung ausfällt.
Minimum-Sicherheit: Das Relais fällt ab,
wenn das Füllgut die Sonde freigibt
oder die Versorgungsspannung ausfällt.
Endress
The Power of Know How

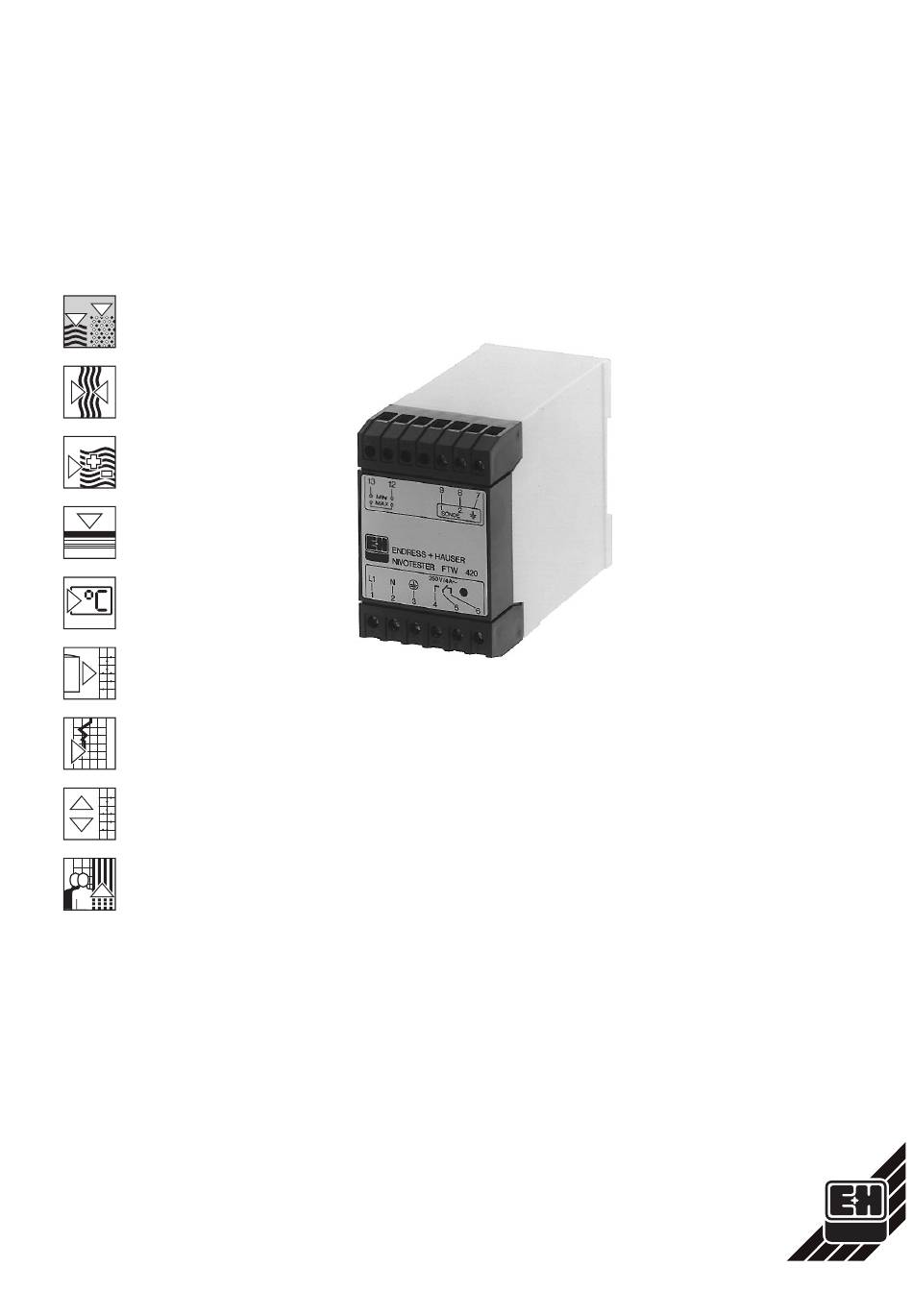

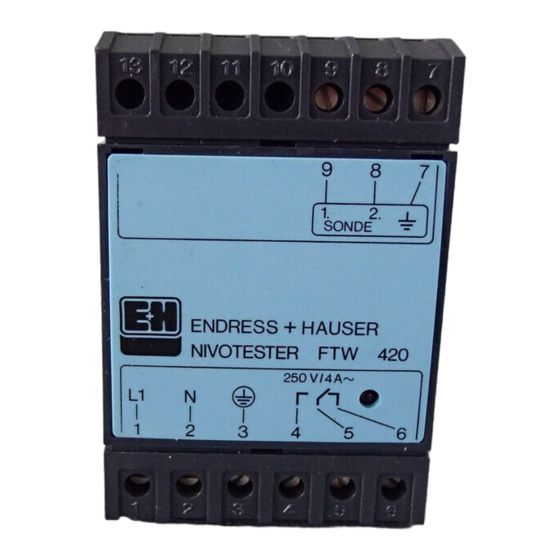

Nivotester FTW 420
im Minipac-Anreih-
gehäuse für die
Snap-in-Montage auf
35-mm-Normschiene.
Vorteile auf einen Blick
• Preiswerter Füllstandgrenzschalter für
leitfähige Flüssigkeiten
• Einfach zu montieren durch
Aufschnappen des Minipac-Gehäuses
auf 35-mm-Normschiene
• Einfach anzuschließen und zu wech-
seln durch abnehmbare Klemmen-
blöcke an der Vorderseite des Minipac-
Gehäuses
• Die elektronische Schaltung ist galva-
nisch getrennt von der Versorgung
und vom Ausgangsrelais. Eine Poten-
tialverschleppung wird vermieden
+
Hauser
