Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
20
Erdungsklemme
6

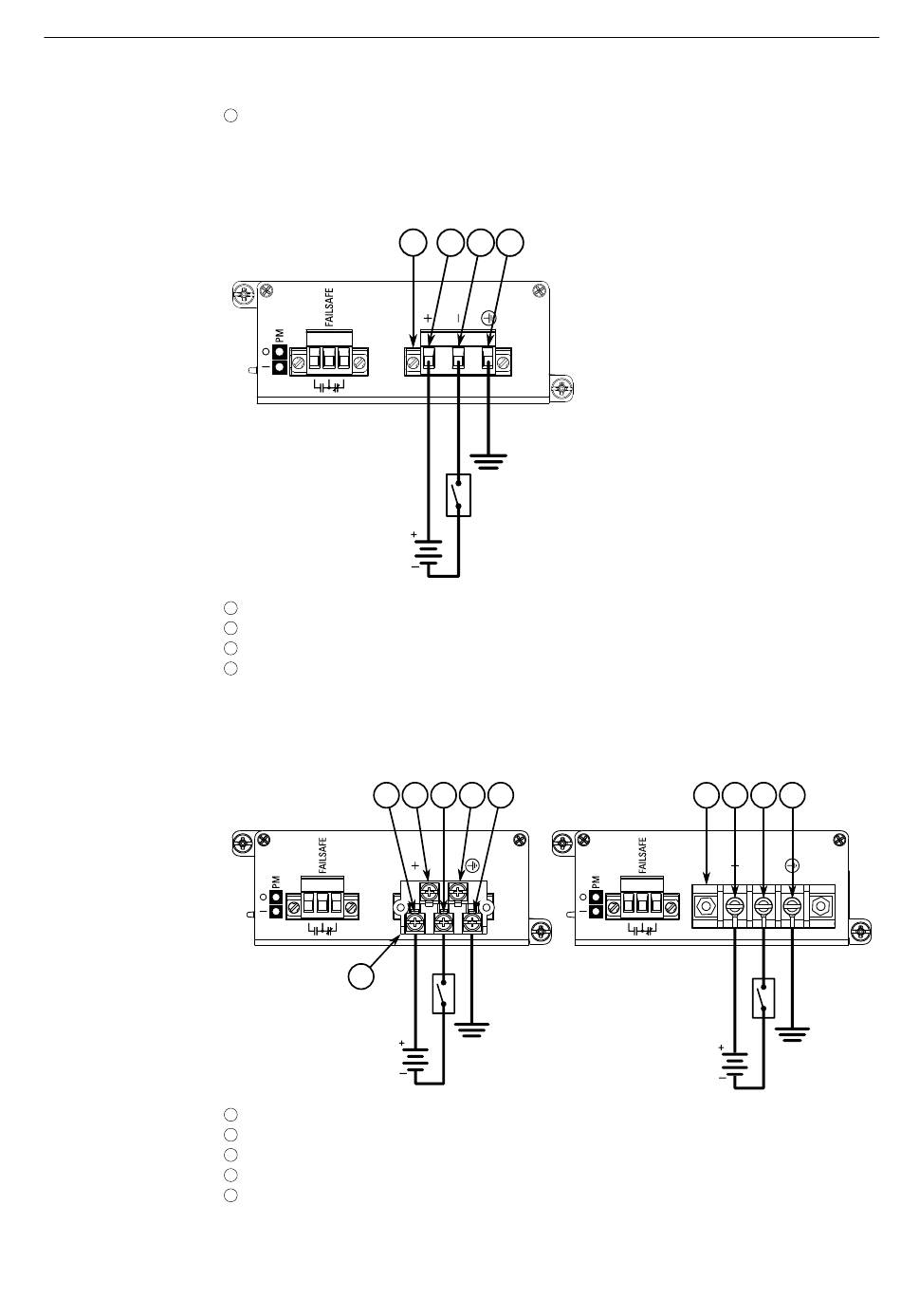

Abbildung 2.10 Verdrahtung von DC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für 12P-, 24P- und 48P-Netzgeräte
Europäische Reihenklemme (Euroblock)
1
Plusklemme (+)
2
Minusklemme (-)
3
Erdungsklemme
4
Abbildung 2.11 Verdrahtung von DC-Reihenklemmen – Europäische Reihenklemme
(Euroblock) für -12P-, -24P- und -48P-Netzteile
4
2
Nicht angeschlossen
1
Abnehmbare Schraubklemmleiste
2
Nicht abnehmbare Schraubklemmleiste
3
Plusklemme (+)
4
Minusklemme (-)
5
1 2 3 4
1 5 1 6 3 4 5 6
