Einleitung
1.2 Beschreibung
1.2
Beschreibung
Der RUGGEDCOM RX1501 verfügt auf dem Frontbedienfeld über eine Reihe von
Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren
des Geräts sowie zur Fehlerbehebung dienen.
1
2
3
4
5
6
7
8

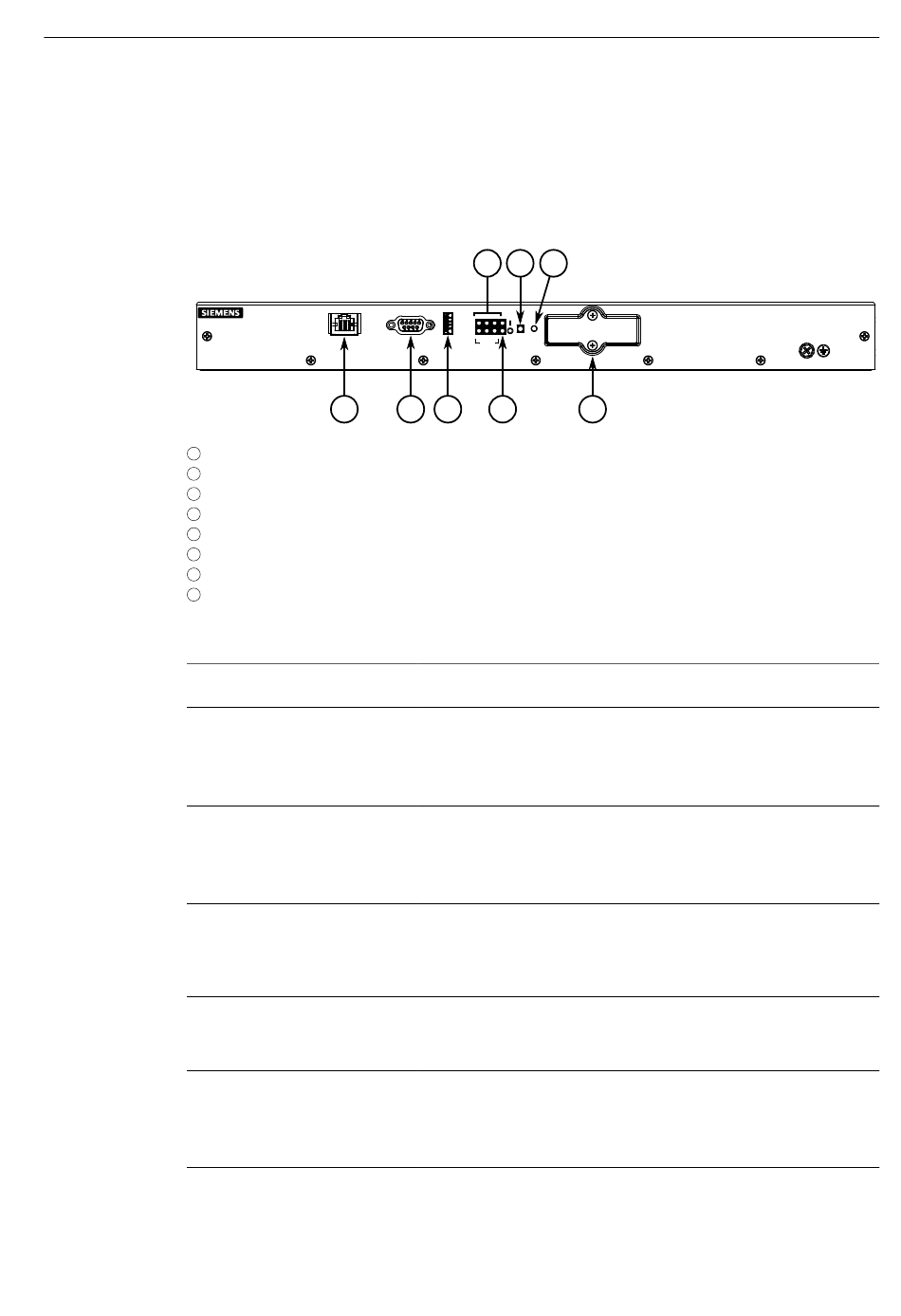

Abbildung 1.1
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
Portstatus-LEDs
Alarmanzeige-LED
2
1
Verwaltungsport
Serieller Konsolenport RS-232 (DB9)
USB-Port
Portstatus-LEDs
Netzstatus-LEDs
Alarmanzeige-LED
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Port für die CompactFlash-Karte
RUGGEDCOM RX1501
4
6
7
2
3
5
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Der Port für die serielle Konsole dient als direkte Schnittstelle mit
dem Gerät und für den Zugriff auf Verwaltungsfunktionen. Weitere
Informationen zum Anschluss des Geräts über den Port der seriellen
Konsole finden Sie im Abschnitt
23)".
Verwenden Sie den USB-Port zum Aktualisieren der
RUGGEDCOM RX1501-Software oder Installieren von Dateien
(z. B. Konfigurationsdateien und Feature-Key-Dateien).
Weitere Informationen finden Sie im "RUGGEDCOMROX
Konfigurationshandbuch" für RUGGEDCOM RX1501.
Diese Taste übernimmt zwei Funktionen:
•
Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
•
Drücken Sie diese Taste kurz, um einen aktiven Alarm zu
quittieren
Zeigen den Status der Stromversorgungsmodule an.
•
I = Das Stromversorgungsmodul empfängt Strom
•
O = Das Stromversorgungsmodul liefert Strom
Leuchten, wenn die Ports aktiv sind.
•
Grün = OK
•
Orange = Warnhinweis
•
Rot = Konfigurationsfehler
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
8
"Anschließen an das Gerät (Seite
Montagehandbuch, 04/2022, C79000-G8900-1054-22
