Montage und Einstellungen
10.2 Zubehör / Optionen

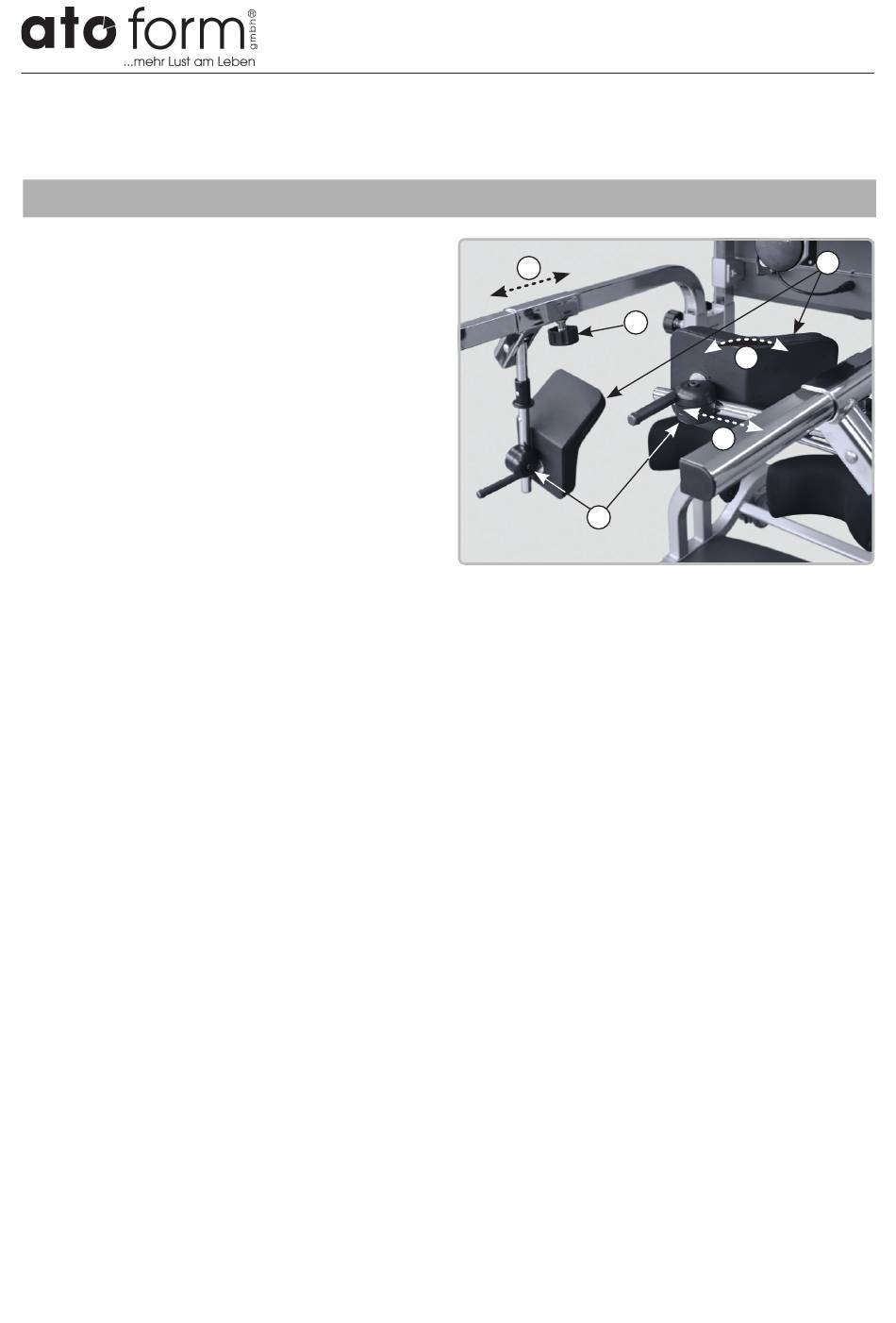

Montage und Einstellung
der Gesäßpelotten
Die Gesäßpelotten (1) werden mittels eines
Diskuselements (2) auf die abklappbare
Querführung, welche auf den Stützholm
aufgeschoben ist, montiert.
Hierzu wird die Schraube des Diskuselements
(2) entfernt, die beiden Halbschalen jeweils
um das Rohr der Querführung gelegt und
mittels der Zylinderschraube wieder verbun
den.
An der gewünschten Position auf der Quer
führung wird das Diskuselement mittels der
Zylinderschraube festgeklemmt.
Durch die Klemmung des Diskuselementes
auf der Querführung wird gleichzeitig die
Gesäßpelotte in der gewünschten Position
gehalten.
Einstellungen am Handlauf
– Höhe
•
Die Höhe der Pelotten wird mit der Höhen
verstellung der Handläufe eingestellt
– Tiefe (A)
•
Rastschraube (3) unter dem Handlauf mit
einer Umdrehung lösen und rausziehen.
•
Die Gesäßpelotte entlang des Rahmens,
bis zu der Position, an der für den Pflege
bedürftigen die benötigte Unterstützung
gewährleistet ist, schieben
•
Stellen Sie sicher, dass die Rastschrauben
(3) wieder in die Löcher einrasten und
drehen Sie diese fest an.
Seite 26/40 (30/22)
A
2
Einstellungen am Diskuselement
– Tiefe
•
Falls erforderlich, kann die Tiefe am Diskus
element nachjustiert werden
– Breite (B) und Winkel (C)
•
Schraube am Diskuselement (2) lösen
•
Notwendiger Abstand und Winkel der
Pelotten auf beiden Seiten einstellen
•
Schraube zur Sicherung der Position der
Pelotten wieder festziehen
3
C
B
1
