ato form Vision jr Gebrauchsanweisung Seite 16

Montage und Einstellungen

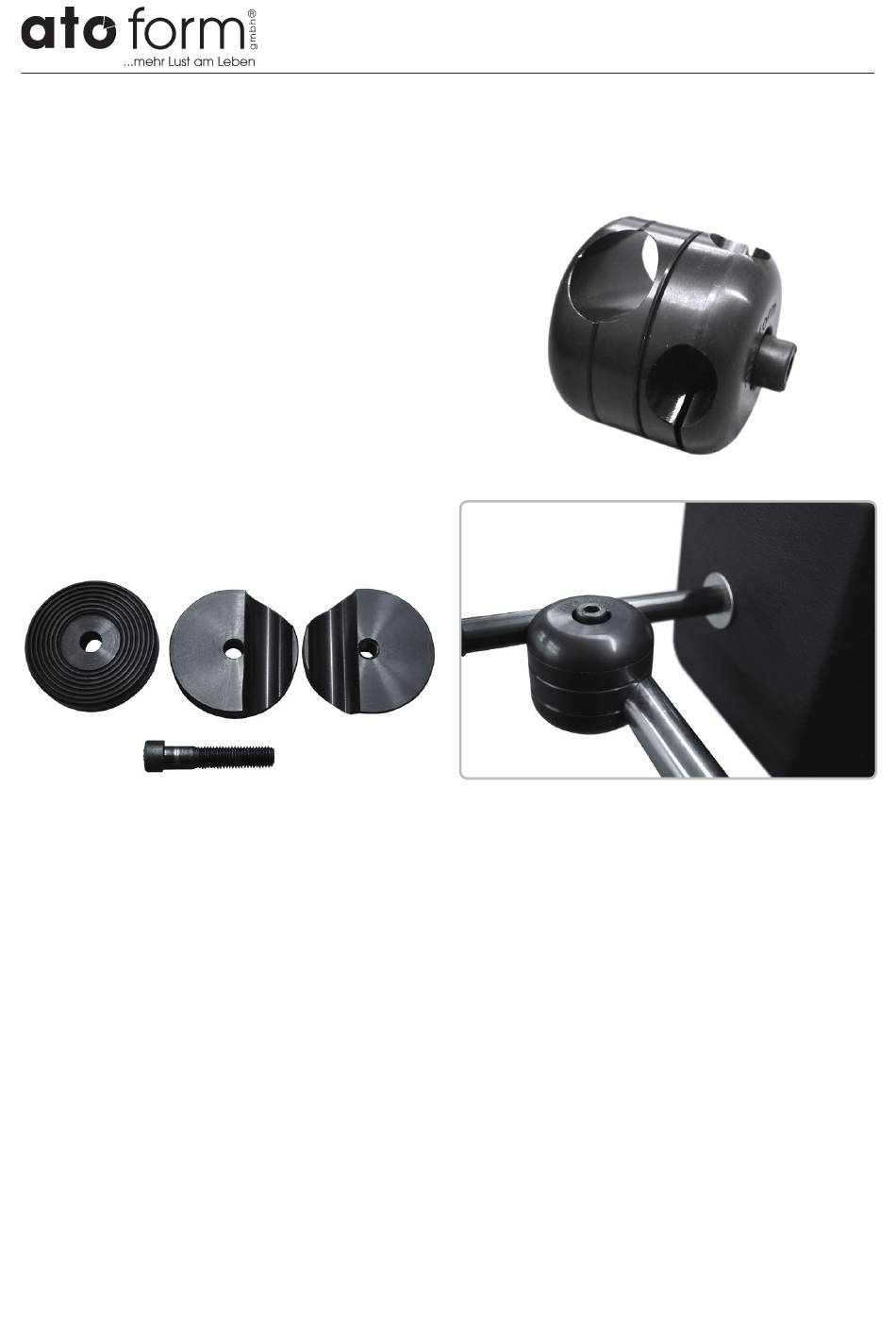

Diskuselemente
Am Stehständer Vision
größtmögliche Variabilität zu erreichen,
Diskuselemente eingesetzt. Mit ihnen lassen
sich der Abstand, die Tiefe, die Neigung und
die Drehung verstellen.
WICHTIG: Beim Anbringen der
Diskuselemente in der Vertikalen muss der
Inbusschraubenkopf, von vorne gesehen,
immer nach links zeigen. Beim Anbringen
in der Horizontale (Kniepelotten) muss der
Inbusschraubenkopf immer nach oben
zeigen.
Rastschrauben
Am Stehständer Vision
werkzeuglose Einstellungen zu ermöglichen,
Rastschrauben eingesetzt. Mit ihnen kann die
Position eingestellt und gesichert werden.
WICHTIG: Beim Lösen der Rastschrauben
drehen Sie zu erst ca. eine Umdrehung und
ziehen die Rastschrauben zum Verstellen des
Elements raus. Achten Sie darauf, dass die
Rastschraube wieder korrekt einrastet und
drehen Sie diese wieder fest.
Seite 16/40 (30/22)
