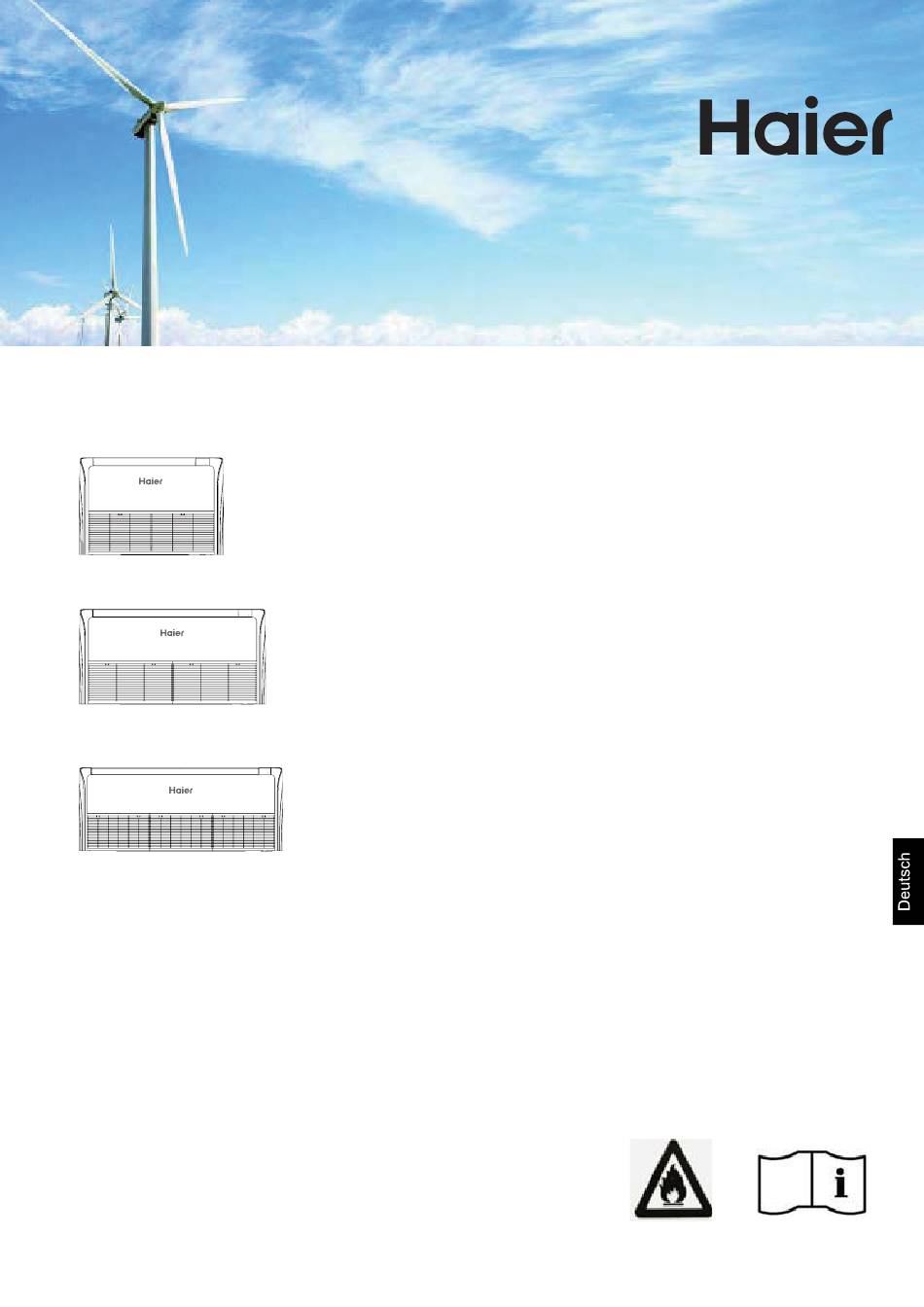

CONVERTIBLE TYPE AIR CONDITIONER
OPERATION MANUAL AND INSTALLATION MANUAL
No. 0150535518
y This product must only be installed or serviced by qualified personnel.
Please read this manual carefully before installation. This appliance is filled with
R32. Keep this manual for future reference.
Original instructions
AC35S2SG1FA
AC50S2SG1FA
AC71S2SG1FA
AC90S2SH1FA
AC105S2SH1FA
AC125S2SK1FA
AC140S2SK1FA

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Haier AC35S2SG1FA

  • Seite 1 CONVERTIBLE TYPE AIR CONDITIONER OPERATION MANUAL AND INSTALLATION MANUAL AC35S2SG1FA AC50S2SG1FA AC71S2SG1FA AC90S2SH1FA AC105S2SH1FA AC125S2SK1FA AC140S2SK1FA No. 0150535518 y This product must only be installed or serviced by qualified personnel. Please read this manual carefully before installation. This appliance is filled with R32.
  • Seite 2 Lesen Sie die Dieses Gerät beinhaltet R32. Vorsichtsmaßregeln in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Wartungshinweis;Lesen Sie Lesen Sie die das technische Handbuch Bedienungsanleitung Bewahren Sie dieses Handbuch an einem Ort auf, an dem der Benutzer es leicht finden kann. WARNUNG y Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mitteln, um den Entfrostenprozess zu beschleunigen oder zu reinigen.
  • Seite 3 WARNUNG y Vor dem Öffnen der Ventile ist eine hart gelötete, geschweißte oder mechanische Verbindung herzustellen, damit Kältemittel zwischen den Kühlsystemteilen fließen kann. Es ist ein Vakuumventil vorzusehen, um das Verbindungsrohr und/oder einen ungeladenen Teil des Kühlsystems zu evakuieren. y Der maximale Betriebsdruck beträgt 4.3 MPa. y Dieser maximale Betriebsdruck ist beim Anschluss des Außeneinheits an das Inneneinheit zu berücksichtigen.
  • Seite 4: Konformität Mit Den Europäischen Vorschriften Für Die Modelle

    Haier Industriegebiet, Straße Nr.1 Haier, Qingdao, VRChina KONFORMITÄT MIT DEN EUROPÄISCHEN WICHTIGE INFORMATIONEN IM BEZUG VORSCHRIFTEN FÜR DIE MODELLE AUF DAS VERWENDETE KÄLTEMITTEL EU-Konformität Enthält fluorierte Treibhausgase, die vom Alle Gerätemodelle entsprechen den Vorgaben der Kyoto-Protokoll geregelt werden Europäischen Union R32/R410A Europäische Bestimmung:...
  • Seite 5: Vorsichtsregeln

    Vorsichtsregeln Entsorgung der alten Klimaanlage Bevor Sie eine alte Klimaanlage entsorgen, die außer Betrieb ist, vergewissern Sie sich bitte, dass sie funktionsunfähig und sicher ist. Ziehen Sie den Netzstecker der Klimaanlage heraus, um die Gefahr des Einklemmens von Kindern zu vermeiden. Es ist zu beachten, dass das Klimaanlagesystem Kältemittel enthält, die eine spezielle Abfallentsorgung erfordern.
  • Seite 6 Vorsichtsregeln - Die Installation von Rohrleitung sollte auf ein Minimum beschränkt werden. - Rohrleitung sind vor Sachschaden zu schützen und dürfen nicht in einem unbelüfteten Raum installiert werden, wenn dieser Raum kleiner ist als Amin(2m Die Einhaltung der nationalen Gasvorschriften ist zu beachten. Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.
  • Seite 7 Vorsichtsregeln Überprüfungen an elektrischen Geräten - Die Reparatur und die Wartung von elektrischen Komponenten müssen erste Sicherheitsüberprüfungen und Komponenteninspektionsverfahren beinhalten. Liegt ein Fehler vor, der die Sicherheit beeinträchtigen könnte, darf keine elektrische Versorgung an den Stromkreis angeschlossen werden, bis dieser Fehler zufriedenstellend behoben ist. Kann der Fehler nicht sofort behoben, der Betrieb jedoch nicht unterbrochen werden, ist eine geeignete provisorische Lösung zu verwenden.
  • Seite 8 Vorsichtsregeln - Machen Sie sich mit dem Gerät und seiner Funktion vertraut. - Trennen Sie das System elektrisch. - Bevor Sie mit demVerfahren beginnen, vergewissern Sie sich, dass: - bei Bedarf mechanische Handhabungsgeräte zur Verfügung stehen für die Handhabung von Kältemittelflaschen; •...
  • Seite 9: Umzug Und Verschrotten Der Klimaanlage

    Vorsichtsregeln Technische Daten y Der Kältekreislauf ist auslaufsicher. y Bei allen Modellen in diesem Handbuch sollte die allpolige Trennungs- Verbindungstechnik im Netzteil angewendet werden. Diese Mittel zur Trennung müssen in die feste Verkabelung integriert werden. Temperatur- und Feuchtebereich 32/23 °C Max.DB / WB Innentemperatur 18/14 °C...
  • Seite 10: Sicherheitsmaßnahmen

    Sicherheitsmaßnahmen Lesen Sie diese „SICHERHEITSMAßNAHMEN“ sorgfältig durch, bevor Sie das System in Betrieb nehmen, um einen ordnungsgemäßen Betrieb des Systems zu gewährleisten. Die hier beschriebenen Sicherheitsvorkehrungen sind in “ WARNUNG“ und “ VORSICHTSMAßREGELN“ unterteilt. Vorsichtsmaßnahmen, die in der Spalte“ WANING“ aufgeführt sind, bedeuten, dass eine unsachgemäße Handhabung zu einem schwerwiegenden Ergebnis wie Tod, schwere Verletzung usw.
  • Seite 11: Vorsichtsmaßregeln Für Den Transfer Oder Die Reparatur

    Sicherheitsmaßnahmen VORSICHTSMAßREGELN FÜR DEN TRANSFER ODER DIE REPARATUR WARNUNG Modifikationen des Systems sind strengstens untersagt. Wenn das System Wenden Sie sich an einen Händler oder einen Installateur, wenn die repariert werden muss, wenden Sie sich an Ihren Händler. Klimaanlage versetzt wird. Unsachgemäße Reparaturen können zu Wasserlecks, Stromschlägen oder Unsachgemäße Installation kann zu Wasserleckage, Stromschlägen Bränden führen.
  • Seite 12 Sicherheitsmaßnahmen WARNUNG y Der Schalter der Klimaanlage sollte ein allpoliger Schalter sein und der Abstand zwischen seinen beiden Kontakten sollte nicht weniger als 3 mm betragen.Diese Mittel zur Trennung müssen in die feste Verkabelung integriert werden. y Verwenden Sie nur Kupferdraht. Alle Kabel müssen mit dem Europäischen Authentifizierungszertifikat versehen sein. y Das Netzteil wird von außen angeschlossen.
  • Seite 13: Eigenschaften Und Funktionen

    Eigenschaften und Funktionen AUTOMATISCHE OPERATION y KÜHLTYP Drücken Sie einfach die ON / OFF-Taste. Das Gerät beginnt den automatischen Betrieb im Kühl- oder Trockenmodus, je nach Einstellung des Thermostats und der tatsächlichen Raumtemperatur. y WÄRME & KÜHLUNG Drücken Sie einfach die EIN / AUS-Taste, und das Gerät startet den automatischen Betrieb in den Betriebsarten Heizen, Kühlen und Blasen entsprechend der Thermostateinstellung und der tatsächlichen Raumtemperatur.
  • Seite 14 Bezeichnungen und Funktionen Inneneinheit Bedienfeld 1 Bedienfeld 1 (1) Bedienfeld (2) Abdeckplatte (3) Frontplatte (4) Einlassgrill (Filter innen) (5) menschlicher Sensor (6) RUNNING-Kontrollleuchte (7) TIMER-Anzeigelampe (8) POWER-Anzeigelampe (9) Notschalter (10) Fernempfänger Bedienfeld 2 Bedienfeld 2 (1) Bedienfeld (2) Abdeckplatte (3) Frontplatte (4) Einlassgrill (Filter innen) (5) menschlicher Sensor (6) WIFI-Anzeigelampe...
  • Seite 15: Bezeichnungen Und Funktionen

    Bezeichnungen und Funktionen “HOT KEEP” -Funktion “HOT KEEP” wird in den folgenden Fällen betätigt. y Wenn mit dem Heizen begonnen wird: Um das Ausblasen von kühlem Wind zu verhindern, wurde der Ventilator des Innengeräts entsprechend der Raumtemperatur angehalten, bei der der Heizbetrieb gestartet wird. Warten Sie ca. 2 bis 3 Minuten, und der Betrieb wechselt automatisch in den normalen Heizmodus.
  • Seite 16 Problemlösung Folgende sind keine Probleme Das Geräusch von fließendem Wasser ist Während des Betriebs des Geräts oder beim Anhalten kann ein sausendes oder kein Problem. gurgelndes Geräusch hörbar sein. Dieses Geräusch wird durch das im System strömende Kältemittel erzeugt. Ein knackendes Geräusch ist zu hören. Während des Gerätebetriebs ist möglicherweise ein Knackgeräusch zu hören.
  • Seite 17: Problemlösung

    Problemlösung Bevor Sie sich an den Kundendienst wenden, überprüfen Sie zunächst Ihr Gerät mit den folgenden Punkten. Klimaanlage startet nicht. Ist der Netzschalter eingeschaltet? Ist die Stromversorgung der Stadt Ist der Fehlerstromschutzschalter gewöhnlich? aktiviert? Der Netzschalter ist nicht auf ON gestellt. Dies ist sehr gefährlich.
  • Seite 18 Problemlösung Wenn ein Fehler auftritt, stoppt der Lüfter der Inneneinheit. Die Methode zur Überprüfung des Fehlercodes ist wie folgt. Bei einem Außenausfall lautet der Fehlercode die LED-Blitzzeit für Außenausfälle + 20. Der Fehlercode der Außeneinheit ist beispielsweise 2. Der verkabelte Controller der Inneneinheit zeigt 16 an (Hexadezimalmethode). Ta: Umgebungstemperatursensor Tm: Spulentemperatursensor AUSSENEINHEIT FEHLERSUCHE...
  • Seite 19 Problemlösung Fehlercode Fehlerbeschreibung Diagnose und Analyse Anmerkung Die Wechselstromversorgung des Ansteuerbausteins hat Niedrige Gleichspannung oder eine Spannung von weniger als 155 V Wechselspannung Wiederaufnehmbar Wechselspannung oder das Ansteuerbaustein hat eine hohe Gleichstrom-BUS- Spannung von weniger als 180 VDC. Innentemperatur der Rohrleitung Tm über 63 °C, Fehler Schutz der Rohrleitung vor hoher innerhalb gelöscht 3 Minuten, wenn die Temperatur sinkt Wiederaufnehmbar...
  • Seite 20 Installationsverfahren Bitte lassen Sie den Händler oder den Spezialisten die Installation ausführen, die Benutzer sollten es niemals selbst versuchen. Nach der Installation sind die folgenden Bedingungen zu beachten. WARNUNG y Wenden Sie sich bitte an den Händler, um die Klimaanlage zu installieren. Eine fehlerhafte Installation kann zu Wasseraustritt, Stößen und Brandgefahr führen.
  • Seite 21: Auswahl Der Montageposition

    Installationsverfahren AUSWAHL DER MONTAGEPOSITION WARNUNG y Installieren Sie das Gerät an einem Ort, der dem Gewicht der Inneneinheit standhält, und installieren Sie es sicher, damit das Gerät nicht umkippen oder herunterfallen kann. VORSICHT y Installieren Sie das Klimagerät nicht an einem Ort, an dem die Gefahr eines Austretens von brennbarem Gas besteht. y Installieren Sie nicht in der Nähe von Wärmequellen.
  • Seite 22: Installieren Der Inneneinheit

    Installationsverfahren INSTALLIEREN DER INNENEINHEIT Verbindungsrohranforderung Höhenunterschied Durchmesser Modell Maximallänge (zwischen Innen Flüssigkeitsseitig Gasseite und Außen) AC35S2SG1FA 6.35mm 9.52mm AC50S2SG1FA 6.35mm 12.7mm AC71S2SG1FA 9.52mm 15.88mm AC90S2SH1FA AC105S2SH1FA 9.52mm 15.88mm AC125S2SK1FA AC140S2SK1FA 9.52mm 15.88mm Installieren Sie die Raumklimaanlage wie folgt 1. Nehmen Sie das Einlassgitter und die Seitenabdeckung ab (1) Öffnen Sie das Ansauggitter...
  • Seite 23 Installationsverfahren Schneiden Sie Ansauggitter für Ablaufrohr ab (1) Werkzeuge: Messer oder Zangen. (2) Schneiden Sie das Einlassgitter vor der Installation des Abflussrohrs ab. Führen Sie dann das Abflussrohr durch das Loch. Wie das folgende Schaubild. Nach dem Entfernen Ort des Schnittes Installieren Sie Abflussrohr und Verbindungsrohr (1) Wenn das Gerät in der Decke installiert ist, Installieren Sie sie wie folgt.
  • Seite 24 Installationsverfahren 2. Lage der Deckenüberwachungsschrauben Abmessungen (für die Modell Installation benötigter Platz) Aufhängebolzenabstand AC35S2SG1FA AC50S2SG1FA AC71S2SG1FA Inneneinheit (DRAUFSICHT) AC90S2SH1FA 1204 AC105S2SH1FA AC125S2SK1FA 1530 AC140S2SK1FA Die Aufhängungsschraube sollte sich um 30 bis 50 mm nach außen erstrecken. Für halbverdeckte Montage Die Bolzendistanz der Schraube sollte wie unten gezeigt sein Deckenöffnung: L mm...
  • Seite 25 Installationsverfahren 4. INSTALLIEREN DER INNENEINHEIT (1) Heben Sie die Einheit so an, dass die Aufhängungsbolzen an den Decke Deckenpaneel Seiten (vier Stellen) durch die Aufhängungsbefestigungen geführt werden, und schieben Sie die Einheit zurück. (2) Befestigen Sie die Inneneinheit, indem Sie die Spezialschrauben „B“ Wand und die Muttern M10 festziehen.
  • Seite 26: Installieren Des Ablaufschlauchs

    Installationsverfahren INSTALLIEREN DES ABLAUFSCHLAUCHS y Montieren Sie das Ablaufrohr mit Gefälle (1/50 bis 1/100), damit sich keine Steigungen oder Fallen im Rohr befinden. y Verwenden Sie ein allgemeines hartes Polyvinylchloridrohr (VP25) (Außendurchmesser 38 mm). y Achten Sie während der Installation des Abflussrohrs darauf, dass kein Druck auf den Abflusspunkt des Geräts ausgeübt wird. y Wenn die Leitung lang ist, installieren Sie Unterstützer.
  • Seite 27 Installationsverfahren B. Für feste Verdrahtung (oder F-Kabel) (1) Schneiden Sie das Drahtende mit einem Drahtschneider oder einer Drahtschneidezange ab und entfernen Sie dann die Isolierung auf ca. 15/16” Zoll (25 mm), um den Volldraht freizulegen. (2) Entfernen Sie mit einem Schraubendreher die Klemmschraube (n) an der Klemmbrett. (3) Biegen Sie den massiven Draht mit einer Zange, um eine für die Klemmschraube geeignete Schleife zu bilden.
  • Seite 28: Frische Luftansaugung

    Installationsverfahren Anschlussplan Klemmenleiste der 1 2 3 Klemmenleiste der Inneneinheit Außeneinheit Klemmenleiste der R S T N 1 2 3 Klemmenleiste der Außeneinheit Inneneinheit Stromversorgung: Stromversorgung: 1PH, 220-240V~, 50/60Hz. 380-400 V, 3N ~, 50/60 Hz Die Angaben von Kabel zwischen Innen- und Außeneinheiten ist H05RN-F4G 2.5mm WARNUNG y Das Stromkabel und das Verbindungskabel sind selbsterstellt.
  • Seite 29 Testlauf Zu überprüfende Elemente Inneneinheit y Ist die Bedienung jeder Taste der Fernbedienung normal? y Leuchtet jede Lampe normal? y Führen Sie keine Luftstromrichtungs-Luftklappen aus. y Ist der Abfluss normal? Außeneinheit y Gibt es ungewöhnliche Geräusche und Vibrationen während des Betriebs? y Beeinträchtigen Geräusche, Wind oder Abwasser aus dem Gerät die Nachbarn? y Gibt es ein Gasleck? Kundenberatung...
  • Seite 31 Adresse: Haier Industriepark, Qianwangangstraße, Öko-Tech Entwicklungszone, Qingdao 266555,Shandong, V.R.C Kontakt: TEL +86-532-88936943; FAX +86-532-8893-6999 Website: www.haier.com...
