Haier AD125S2SM8FA Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AD125S2SM8FA:
- Bedienungsanleitung und installationshandbuch (52 Seiten) ,
- Bedienungsanleitung und installationsanleitung (204 Seiten)
Verwandte Anleitungen für Haier AD125S2SM8FA
Inhaltszusammenfassung für Haier AD125S2SM8FA

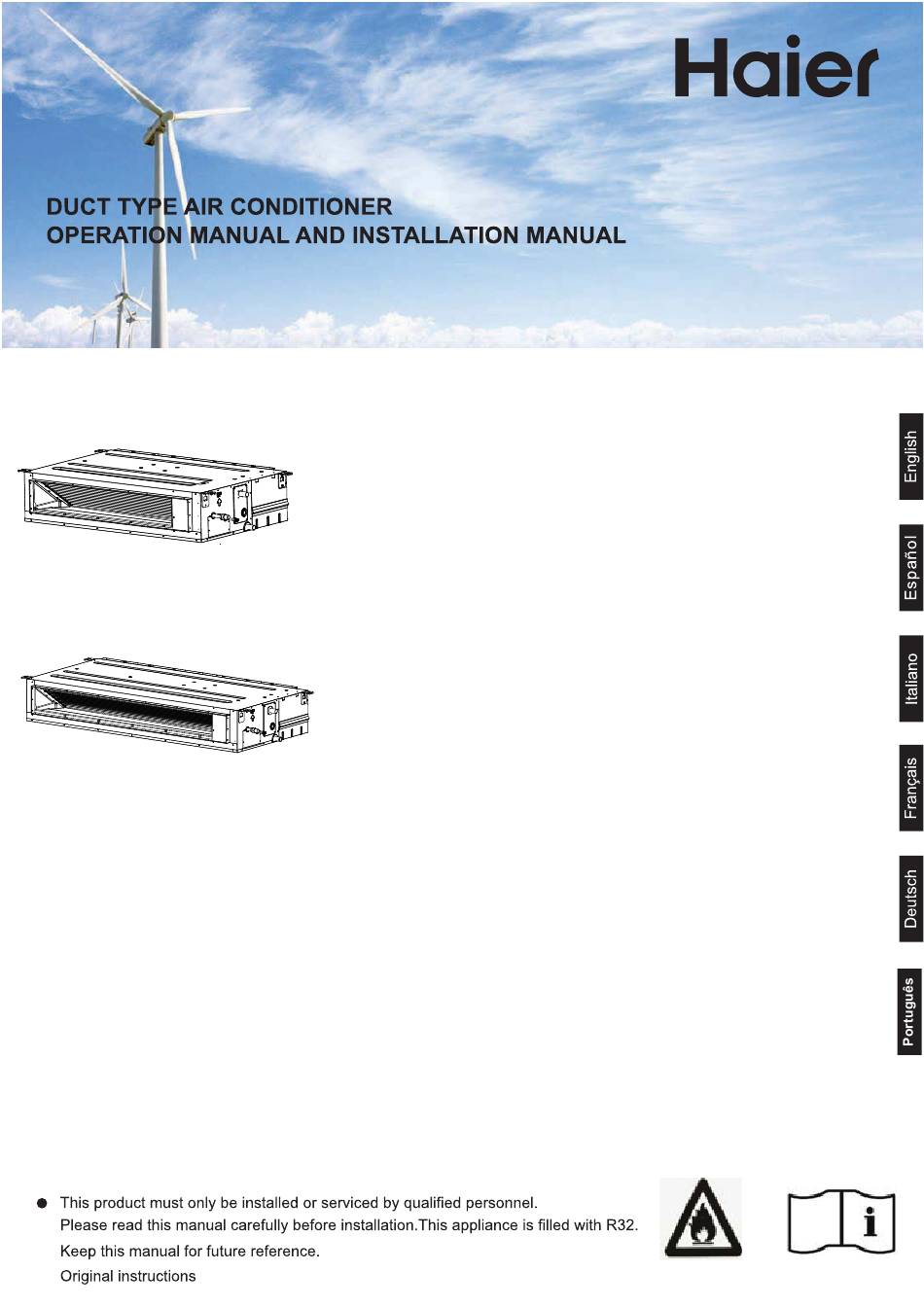

- Seite 1 AD90S2SM3FA AD90S2SM4FA AD105S2SM3FA AD105S2SM4FA AD125S2SM3FA AD125S2SM4FA AD125S2SM8FA AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA No.0150535515...
- Seite 54 Dirección: Haier Industrial Park, Qianwangang Road. Eco-Tech Development Zone, Qingdao 266555,Shandong, República Popular de China. Contactos: TEL +86-532-88936943; FAX +86-532-8893-6999 Página web: www.haier.com...
- Seite 107 Fehlerbehebung ------------------------------------------------ 10 AD125S2SM3FA Vorsichtsmaßnahme für die Installation ----------------- 14 AD125S2SM4FA Ist das Gerät korrekt installiert?------------------------------ Installationsverfahren ------------------------------------------ 16 AD125S2SM8FA Entfernen Sie die Verpackung erst, wenn das Gerät den Installationsort erreicht -------------------------------------- 21 AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA Dieses Produkt darf nur von qualifiziertem Personal installiert oder gewartet werden Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch.
- Seite 109 Lesen Sie die Vorsichtsmaßnahme Dieses Gerät ist mit R32 gefüllt. in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Service-Anzeige; Lesen Sie Lesen Sie die das technische Handbuch Bedienungsanleitung Bewahren Sie dieses Handbuch so auf, dass der Benutzer es leicht finden kann WARNUNG Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer den vom Hersteller empfohlenen.
- Seite 110 WARNUNG • Vor dem Öffnen der Ventile ist eine hartgelötete, geschweißte oder mechanische Verbindung herzustellen damit das Kühlmittel zwischen den Teilen des Kühlsystems strömen kann. Ein Vakuumventil muss vorhanden sein, um das Verbindungsrohr und / oder ein beliebiges ungefülltes Kühlsystem zu evakuieren. •Der maximale Arbeitsdruck beträgt 4,3 MPa.
- Seite 111 Haier Industriegebiet, Straße Nr.1 Haier, Qingdao, VRChina KONFORMITÄT MIT DEN EUROPÄISCHEN WICHTIGE INFORMATIONEN IM BEZUG VORSCHRIFTEN FÜR DIE MODELLE AUF DAS VERWENDETE KÄLTEMITTEL EU-Konformität Enthält fluorierte Treibhausgase, die vom Alle Gerätemodelle entsprechen den Vorgaben der Kyoto-Protokoll geregelt werden Europäischen Union R32/R410A Europäische Bestimmung:...
- Seite 112 WARNUNG erwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer den vom Hersteller empfohlenen. as Gerät muss in einem Raum aufbewahrt werden, ohne kontinuierlich Zündquellen (z. B. : offene Flammen, ein Betriebsgasgerät oder eine Elektroheizung) zu betreiben. icht durchstechen oder verbrennen eien Sie sich bewusst, dass die Kältemittel keinen Geruch enthalten können.
- Seite 113 Vorsicht Entsorgung der alten Klimaanlage Vergewissern Sie sich vor dem Entsorgen einer alten Klimaanlage, die außer Betrieb ist, dass sie außer Betrieb ist und sicher ist. Ziehen Sie den Netzstecker aus der Steckdose, um das Einklemmen von Kindern zu vermeiden. Es ist zu beachten, dass das Klimatisierungssystem Kältemittel enthält, für die eine spezielle Abfallentsorgung erforderlich ist.
- Seite 114 Sicherheitsvorkehrungen Lesen Sie diese "SICHERHEITSHINWEISE" sorgfältig durch, bevor Sie das System in Betrieb nehmen, um einen ordnungsgemäßen Betrieb des Systems zu gewährleisten. Die hier beschriebenen Sicherheitsvorkehrungen werden in " WARNUNG" und " VORSICHT" klassifiziert. Vorsichtsmaßnahmen, die in der Spalte " WANUNG"...
- Seite 115 Sicherheitsvorkehrungen VORSICHTSMASSNAHMEN FÜR DEN BETRIEB WARNUNG Wenn ein ungewöhnlicher Zustand (sengender Sie sollten es vermeiden, Ihren Körper längere Stecken Sie keine Stange usw. In den Lufteinlass Geruch Geruch oder andere) festgestellt wird, Zeit direkt dem kühlen Wind auszusetzen. oder -auslass . stoppen Sie den Betrieb sofort und schalten Sie den Netzschalter aus.
- Seite 116 3 mm betragen. 8. Die Installationshöhe des Innengeräts beträgt mindestens 2,5 m. 9. Ein Leckageschutz muss installiert werden. Für AD90S2SM3FA/AD90S2SM4FA/AD105S2SM3FA/AD105S2SM4FA/AD125S2SM3FA/AD125S2SM4FA/ AD140S2SM3FA/AD140S2SM4FA/AD125S2SM8FA/AD140S2SM8FA, können wir die 10 verschiedenen ESPs durch Einstellen des kabelgebundenen Controllers YR-E17A erhalten. Siehe unten: Staktische Druckstufe Staktischer Druck 25Pa...
- Seite 117 Installationsanleitung für Kabelgebundenen Controller 5. Verdrahtungsanschlüsse des kabelgebundenen Controllers Es gibt drei Methoden zum Verbinden des kabelgebundenen Controllers und der Innengeräte: A.Ein kabelgebundener Controller kann max. bis zu 16 Sätze von Innengeräten, und 3 Stücke Poldrähte müssen den kabelgebundenen Controller und das Hauptgerät (das Innengerät ist direkt mit dem kabelgebundenen Controller verbunden) verbinden, und die anderen verbinden sich mit dem Hauptgerät über Stücke von Poldraht B.Ein kabelgebundener Controller steuert ein Innengerät, und das Innengerät ist über 3 Stücke Poldrähte mit dem kabelgebundenen Controller verbunden.
- Seite 118 Heizmodus "HOT KEEP" -Funktion "HOT KEEP" wird in folgenden Fällen betätigt. Wenn der Heizbetrieb gestartet wird: Um das Ausblasen von kühlem Wind zu verhindern, wurde der Ventilator des Innengeräts entsprechend der Raumtemperatur angehalten, bei der der Heizbetrieb gestartet wird. Abtauvorgang (im Heizmodus): Wenn es frostgefährdet ist, wird der Heizbetrieb einmal pro ca.
- Seite 119 Pflege und Wartung Punkte zum Beachten Verwenden Sie kein heißes Wasser oder Nicht mit nassen Händen berühren. Schalten Sie den Netzschalter aus flüchtige Flüssigkeiten. Nicht verwenden! Verdünner Benzin Zahnpulver VORSICHT Öffnen Sie den Einlassgrill erst, wenn der Lüfter vollständig zum Stillstand gekommen ist. Das Gebläse dreht sich nach dem Trägheitsgesetz noch eine Weile weiter, nachdem der Betrieb unterbrochen wurde.
- Seite 120 Fehlerbehebung Bitte überprüfen Sie die folgenden Punkte zu Ihrer Klimaanlage, bevor Sie einen Kundendienst rufen. Das Gerät startet nicht Ist die Stromversorgung in Ist der Stromquellenschalter Ist der Signalempfangsbereich Ist der Schutzschalter nicht eingeschaltet? der Stadt normal? funktioniert? nicht direktem Sonnenlicht oder starker Beleuchtung ausgesetzt? Es ist gefährlich.
- Seite 121 Fehlerbehebung Das Folgende ist keine Fehlfunktion Ein fließendes Geräusch ist zu hören. Wenn die Klimaanlage gestartet wird, wenn der Kompressor während des Betriebs startet oder stoppt oder wenn die Klimaanlage angehalten ist, ertönt manchmal "shuru shuru" oder "gobo gobo". Es ist das fließende Geräusch des Kältemittels und es ist kein Problem.
- Seite 122 Fehlerbehebung FEHLERBEHEBUNG IM INNENGERÄT AD90/105S2SM3FA,AD90/105S2SM4FA,AD125S2SM8FA/AD140S2SM8FA Anzeige der LED-Blinken-Zeiten Inhalt der kabelgebun der Innenleiterplatte Mögliche Gründe Störung denen LED4 LED3 Controller- Sensor nicht angeschlossen Funktionsstörung des oder defekt oder an falscher Raumtemperaturfühl Position oder Kurzschluss ers des Innengeräts Funktionsstörung des Sensor nicht angeschlossen...
- Seite 123 Fehlerbehebung FEHLERBEHEBUNG IM INNENGERÄT AD125/140S2SM3FA,AD125/140S2SM4FA Anzeige der LED-Blinken-Zeiten Inhalt der kabelgebun der Innenleiterplatte Mögliche Gründe Störung denen LED4 LED3 Controller- Sensor nicht angeschlossen Funktionsstörung des oder defekt oder an falscher Raumtemperaturfühl Position oder Kurzschluss ers des Innengeräts Funktionsstörung des Sensor nicht angeschlossen Rohrtemperatur-Sensors oder defekt oder an falscher des Innengeräts...
- Seite 124 Vorsichtsmaßnahme für die Installation - Bitte lesen Sie zuerst diese "Sicherheitshinweise" und führen Sie dann die Installationsarbeiten genau durch. Obwohl die hier angegebenen Sicherheitshinweise in zwei Überschriften WARNUNG und VORSICHT unterteilt sind , sind die Punkte, die sich auf die Möglichkeit einer fehlerhaften Installation beziehen, die zum Tod oder zu schweren Verletzungen führt, im Abschnitt WARNUNG aufgeführt.Es besteht jedoch auch die Möglichkeit schwerwiegender Konsequenzen in Bezug auf die im Abschnitt...
- Seite 125 Ist das Gerät korrekt installiert? Überprüfen Sie die folgenden Punkte, um die Klimaanlage sicher und bequem zu verwenden. Die Installationsarbeiten sind von dem Vertriebshändler durchgeführt und führen Sie sie nicht selbst durch. Einbauort Installieren Sie das Gerät an einem Installieren Sie das Klimagerät nicht Installieren Sie die Klimaanlage fest in der Nähe von Orten, an denen gut belüfteten Ort.
- Seite 126 AD90S2SM3FA AD90S2SM4FA AD105S2SM3FA 100mm 100mm AD105S2SM4FA AD125S2SM3FA AD125S2SM4FA 50mm AD125S2SM8FA AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA Kombination mit 366mm Hindernisse Silent-Panel Vermeiden Sie die Installation und Verwendung an den unten aufgeführten Orten. Orte, die Ölspritzen oder Dampf ausgesetzt sind (z. B. Küchen und Maschinenanlagen).
- Seite 127 Indoor Unit 1. Preparation Por suspending the unit a.Size oP hole at ceiling and position oP hanging bolts AD90S2SM3FA AD90S2SM4FA AD105S2SM3FA AD105S2SM4FA AD125S2SM8FA AD125S2SM4FA AD125S2SM8FA AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA Abmessungen A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) Modell AD90S2SM3FA AD90S2SM4FA 1162 1612 1672...
- Seite 128 AD90S2SM3FA AD90S2SM4FA Unterstützung AD105S2SM3FA AD105S2SM4FA 25mm AD125S2SM3FA AD125S2SM4FA AD125S2SM8FA AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA Gefälle über 1/100 Isolierung (vom Benutzer bereitgestellt) Achten Sie beim Anschließen des Ablaufrohrs an das Gerät darauf, nicht zu viel Kraft auf die Rohrleitungen auf der Geräteseite auszuüben. Befestigen Sie die Verrohrung außerdem so nah wie möglich am Gerät.
- Seite 129 Installationsverfahren Abflussleitu ngen Entwässerungstest Führen Sie nach Abschluss der elektrischen Arbeit einen Setzen Sie den Entwässerungstest durch. Wasserversorgungsschlau Stellen Sie während des Versuchs sicher, dass der Abfluss ch 20 - 30 mm ein, um ordnungsgemäß durch die Rohrleitungen fließt und dass kein Wasser zuzuführen.
- Seite 130 Nennleistung AD90S2SM3FA AD90S2SM4FA AD105S2SM3FA AD105S2SM4FA AD125S2SM3FA AD125S2SM4FA AD125S2SM8FA AD140S2SM3FA AD140S2SM4FA AD140S2SM8FA STROMVERSORGUNG & VERBINDUNG ZWISCHEN INNEN UND AUSSEN: Stellen Sie die Verdrahtung für die Stromversorgung des Außengeräts her, so dass die Stromversorgung des Innengeräts durch die Klemmenleiste des Außengeräts versorgt wird.
- Seite 131 Bewegen und Verschrotten der Klimaanlage Wenden Sie sich an Ihren Händler, wenn Sie die Klimaanlage demontieren und erneut installieren möchten, um technische Unterstützung zu erhalten. In der Zusammensetzung der Klimaanlage beträgt der Gehalt an Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern nicht mehr als 0,1% (Massenanteil) und Cadmium nicht mehr als 0,01% (Massenanteil).
