4.2. SPCM-WB-KOMMUNIKATIONSMODUL ANSCHLUSS FÜR IOT-ANSCHLUSSANSCHLUSS (OPTIONAL)
Gehen Sie wie folgt vor, um das SPCM-WB-Kommunikationsmodul an das Gerät anzuschließen:
• Trennen Sie zuerst das Gerät vom Stromnetz.
• Trennen Sie das Bedienteil von der Hauptplatine.

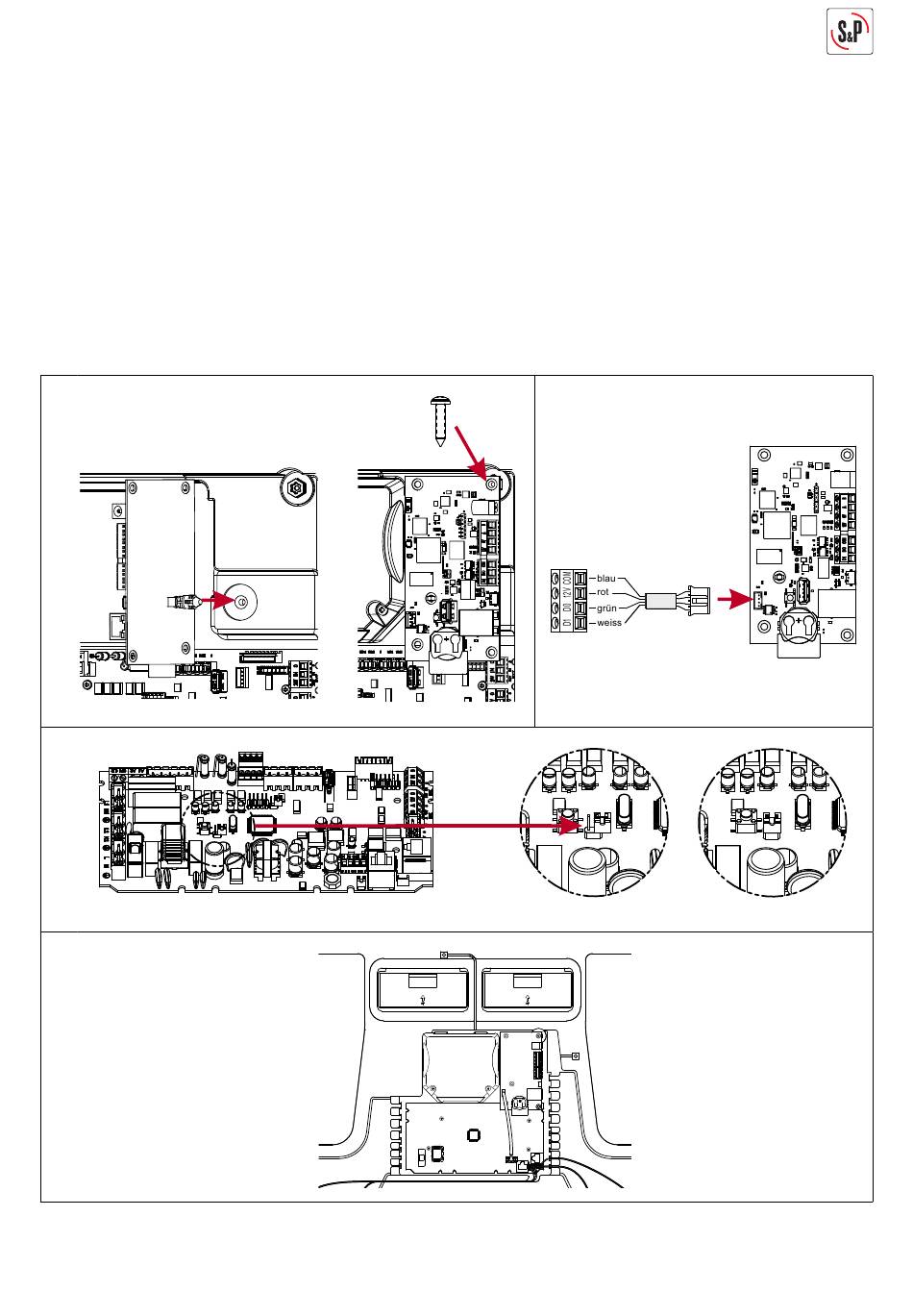

• Befestigen Sie die SPCM-WB Platine indem Sie sie mit dem Pin in das Loch im DOMEO Körper stecken und anschließend in der
oberen linken Ecke die Schraube eindrehen(siehe Abbildung 1).
• Verbinden Sie die SPCM-WB Platine nach dem Fixieren mit dem Kabel, welches am Modbus-Klemmenblock der Hauptplatine
angeschlossen wird. (siehe Abbildung 2).
• Versetzen Sie abschließend die Position den Jumper J1 von offen nach geschlossen (siehe Abbildung 3).
• Das installierte Set entspricht Abbildung 4.
Jetzt kann das Gerät über die CONNECTAIR-Plattform angesteuert werden und nicht über die Fernbedienung, wodurch die
Funktionalität des Geräts verbessert wird.
1
3
4
2
J1 offen
J1 geschlossen
