7.3 Bedienung über einen angeschlossenen HART-
Master
Die Vor-Ort-Anzeige des NMT81 ist eine Option zur Anzeige von Messwerten, Fehlern
und Hinweismeldungen. Diese Anzeige kann nicht zur Bedienung des Gerätes verwendet
werden. Die Bedienung kann über das lokale HART-Master-Gerät (z. B. ein NMS8x) oder
die abgesetzte Anzeige (z. B. DKX001) erfolgen. Der Bedienungsumfang hängt jeweils vom
Gerät ab. Nähere Informationen hierzu sind in der jeweiligen Betriebsanleitung zu finden.
• Verbindung zwischen den lokalen HART-Master-Geräten, der abgesetzten Anzeige oder
FieldCare und dem NMT81 herstellen
• Einstellung über die lokalen HART-Master-Geräte, die abgesetzte Anzeige und FieldCare
• Bedienung über die lokalen HART-Master-Geräte, die abgesetzte Anzeige und FieldCare
Die abgesetzte Anzeige kann an die HART-Master angeschlossen werden, wenn es
sich dabei um Geräte der Serien NMS8x, NMR8x und NRF81 handelt; dagegen kann
die abgesetzte Anzeige nicht direkt an den NMT81 angeschlossen werden.
7.4

Anzeige des NMT81

Das Gerät ist mit einer beleuchteten Flüssigkristall-Anzeige (LCD/optional) ausgestattet,
die die Messwerte ausgibt.

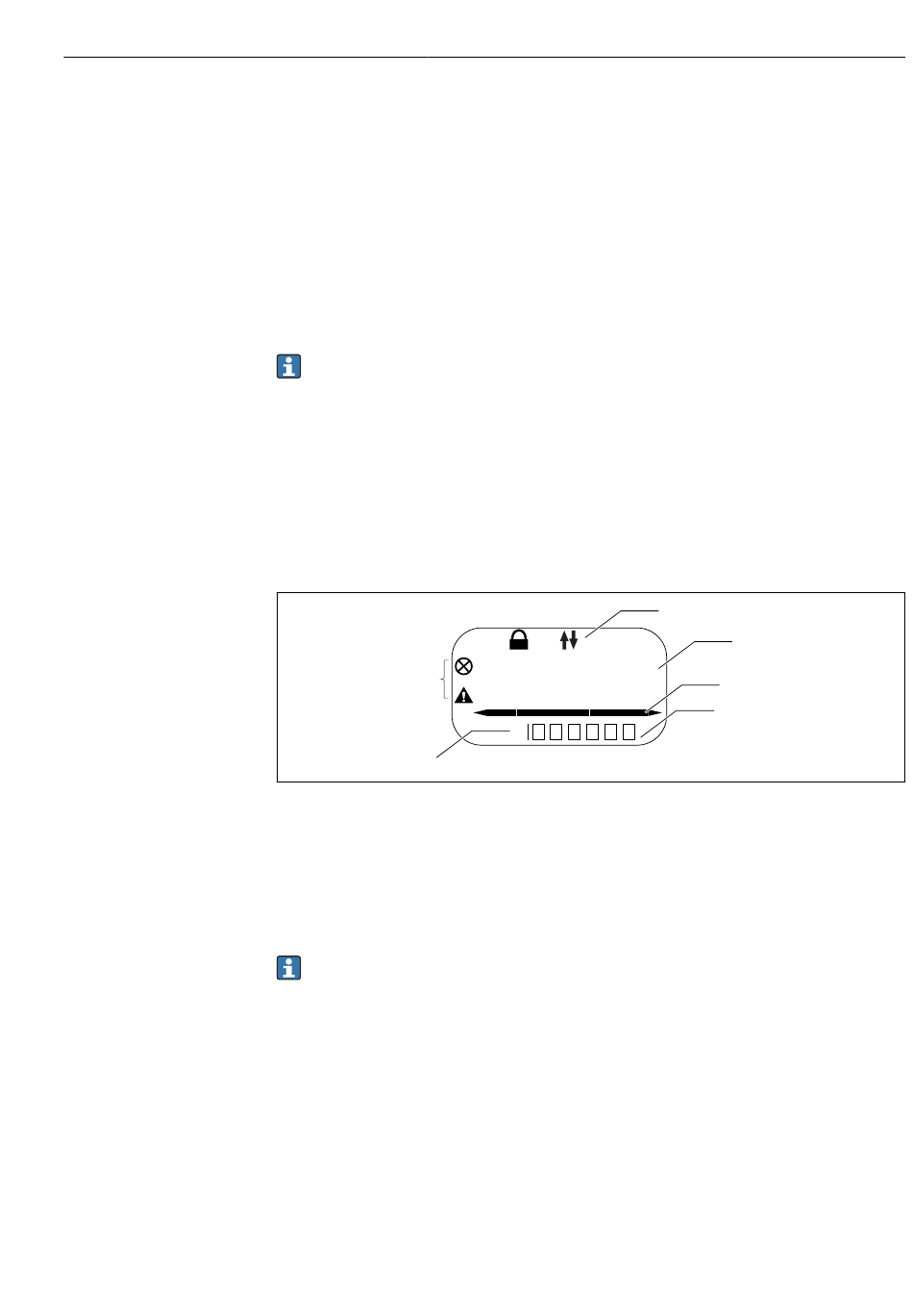

Die nachfolgende Abbildung enthält eine Standardanzeige des NMT81 und erläutert die
Bedeutung der einzelnen Symbole.
6
5
 43 Standardanzeige
1 Statusbereich
2 Messwert
3 Statusbereich des ausgegebenen Wertes als Prozentangabe (%) (siehe HINWEIS)
4 Fehlernummer Statusbereich
5 Maßeinheit Statusbereich
6 Alarm Statusbereich
Der Statusbereich des ausgegebenen Wertes [3] zeigt den Messwert (Flüssigkeits-,
Produkt- oder Wassertemperatur) als Prozentsatz (%) an, der über die PV-Auswahl
anhand der Parameter "Temperatur Unterer Bereichsendwert" und "Temperatur oberer
Bereichsendwert" ausgewählt wird.
Beispiel: Wird in der PV-Auswahl eine Flüssigkeitstemperatur ausgewählt, wird hier 0
(unterer Bereichsendwert) angezeigt, wenn die Temperatur der Flüssigkeit
–40 °C (–40 °F) beträgt. Beträgt die Temperatur der Flüssigkeit dagegen
70 °C (158 °F), wird 100 (oberer Bereichsendwert) angezeigt.
