Einbau
16
5.3.1
Option 2: Messfunktionen
Option 2 hat die gleichen Funktionen wie Option 1; allerdings ist Option 2 so ausgelegt,
dass ein spezieller M20-Gewindeanschluss direkt in den vorhandenen Anschlussklem-
menkasten des Varec 1700 passt. Die Verdrahtung der RTD-Signale von der Sonde zum
NMT81 erfolgt im Klemmenkasten des Varec 1700 und nicht auf dem NMT81. Aus die-
sem Grund wird – im Unterschied zu Option 1 – hier kein zusätzliches Gehäuse für den
NMT81 bereitgestellt.
5.4
Ausführung Messumformer +
Durchschnittstemperatur-Sonde
A
Ø100.9
(3.97)
Ø27.2
(1.07)
1
2
 6

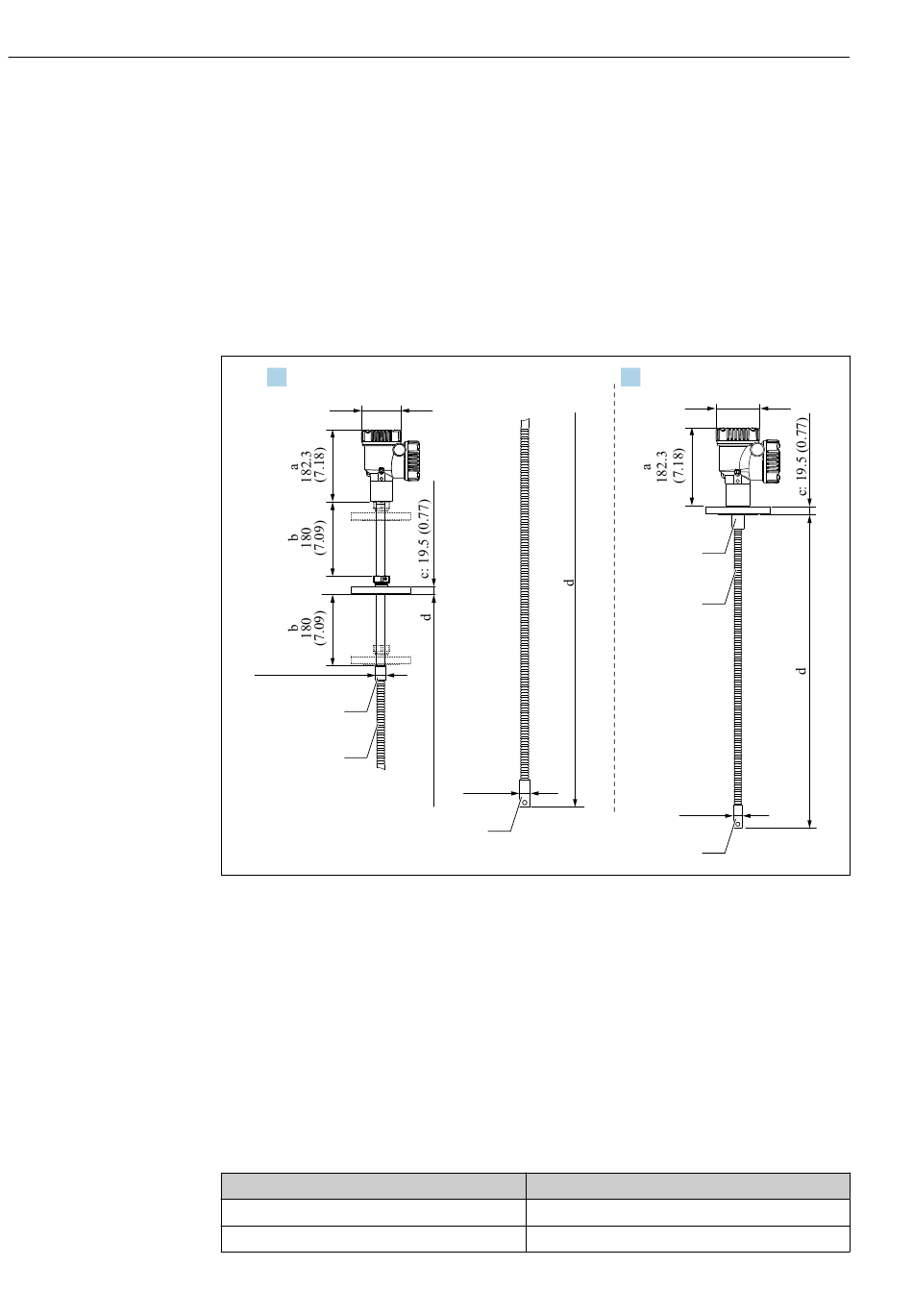

Messumformer + Durchschnittstemperatur-Sonde. Maßeinheit mm (in)
A
Gewindeflansch
B
Vorschweißflansch
a
Messumformerhöhe
b
Einstellbare Montageposition
c
Basierend auf Flanschnormen
d
Länge der Temperaturkette (siehe unten)
1
316L
2
316L
3
316L
Folgende Toleranzen gelten unabhängig davon, ob eine optionale Wassertrennschicht-
Sonde vorhanden ist oder nicht. Bei Einschweißflanschen lässt sich die Position des Flan-
sches allerdings nicht einstellen.
Sondenlänge
1 000 ... 25 000 mm (39,37 ... 984,25 in)
25 001 ... 40 000 mm (984,29 ... 1 574,80 in)
B
Ø27.2
(1.07)
3
Toleranzen für Sonden- und Elementpositionen
± 50 mm (1,97 in)
± 50 mm (1,97 in)
Prothermo NMT81
Ø100.9
(3.97)
1
2
Ø27.2
(1.07)
3
A0042769
Endress+Hauser
