Collegamento per versione 230V
con encoder
• Seguire le indicazioni della versione standard
per il collegamento dell'alimentazione del mo-
tore.
• Aprire un secondo foro abbattibile nella coper-
tura in plastica e applicare il secondo pressa-
cavo (M16 ridotto) in dotazione.
• Utilizzare un cavo 3x0,75mm² (es. H05RN-F
non fornito) e consultare lo schema per il cor-
retto cablaggio dell'encoder alla centrale di
comando.
• Utilizzare il cavetto con connettore panduit
fornito nel kit per collegare il cavo precedente-
mente utilizzato alla centrale di comando, ser-
vendosi della morsettiera 3 poli fornita nella
confezione.
ATTENZIONE Collegare il conduttore di terra all'apposito morsetto avendo l'accortezza di mantenerne la lunghezza superiore a quella dei
conduttori attivi in modo che in caso di fuoriuscita del cavo dalla sede di fissaggio i conduttori attivi siano i primi a tendersi.
ATTENZIONE Rispettare la polarità Fase-Neutro della tensione di rete come indicato nei manuali d'uso delle centrali di comando abbi-
nabili a LOOK.
• Montare la copertura in plastica, avendo la cura nel richiuderla, di accertare che i cavi elettrici non possano entrare in contatto con
parti in rotazione del motore.
ATTENZIONE Durante l'installazione mantenere i cavi di collegamento ad una adeguata distanza dal motore, in modo che non possano
essere danneggiati durante il movimento dello stesso.
Per completare le regolazioni è necessario impostare i parametri della centrale di comando. Così facendo è possibile eseguire
l'automatismo completo, con tutti i dispositivi necessari, per il rispetto delle norme relative alla motorizzazione di porte e cancelli. Fare
riferimento al manuale d'uso della centrale di comando impiegata.
É importante dopo l'installazione, verificare che tutte le regolazioni siano state eseguite correttamente, e che i dispositivi di sicurezza
e di sblocco svolgano adeguatamente la loro funzione.

6 MESSA IN SERVIZIO

La fase di messa in servizio è molto importante per garantire la massima sicurezza dell'impianto ed il rispetto delle normative e regola-
menti, in particolare tutti i requisiti della norma EN12445 che stabilisce i metodi di prova per la verifica degli automatismi per cancelli.
DEA System ricorda che qualsiasi operazione d'installazione, pulizia o riparazione dell'intero impianto devono essere eseguite esclusi-
vamente da personale qualificato che deve farsi carico di tutte le prove richieste in funzione del rischio presente;
6.1

Collaudo dell'impianto

Il collaudo è un'operazione essenziale al fine di verificare la corretta installazione dell'impianto. DEA System vuole riassumere il
corretto collaudo di tutta l'automazione in 4 semplici fasi:
• Verificare che sia rispettato rigorosamente quanto descritto nel paragrafo 2 "RIEPILOGO AVVERTENZE";
• Effettuare delle prove di apertura e di chiusura del cancello verificando che il movimento dell'anta corrisponda a quanto previsto. Si
consiglia a questo proposito di effettuare diverse prove al fine di valutare la scorrevolezza del cancello ed eventuali difetti di montag-
gio o regolazione;
• Verificare che tutti i dispositivi di sicurezza collegati all'impianto funzionino correttamente;
• Eseguire la misurazione della forza d'impatto secondo quanto previsto dalla norma EN12445 fino a trovare la regolazione che assi-
curi il rispetto dei limiti previsti dalla norma EN12453.
ATTENZIONE L'utilizzo di parti di ricambio non indicate da DEA System e/o il riassemblaggio non corretto possono causare situazioni
di pericolo per persone, animali e cose; possono inoltre causare malfunzionamenti al prodotto; utilizzare sempre le parti indicate da
DEA System e seguire scrupolosamente le istruzioni per l'assemblaggio.
6.2

Sblocco e manovra manuale

In caso di anomalie dell'impianto o semplice mancanza di corrente, sbloccare il motoriduttore (Fig. 8) ed eseguire la manovra ma-
nuale dell'anta.
La conoscenza del funzionamento dello sblocco è molto importante, in quanto in momenti di emergenza la mancanza di tempestività
nell'agire su tale dispositivo può causare situazioni di pericolo.
ATTENZIONE L'efficacia e la sicurezza della manovra manuale dell'automatismo viene garantita da DEA System solamente se l'im-
pianto è stato montato correttamente e con accessori originali.

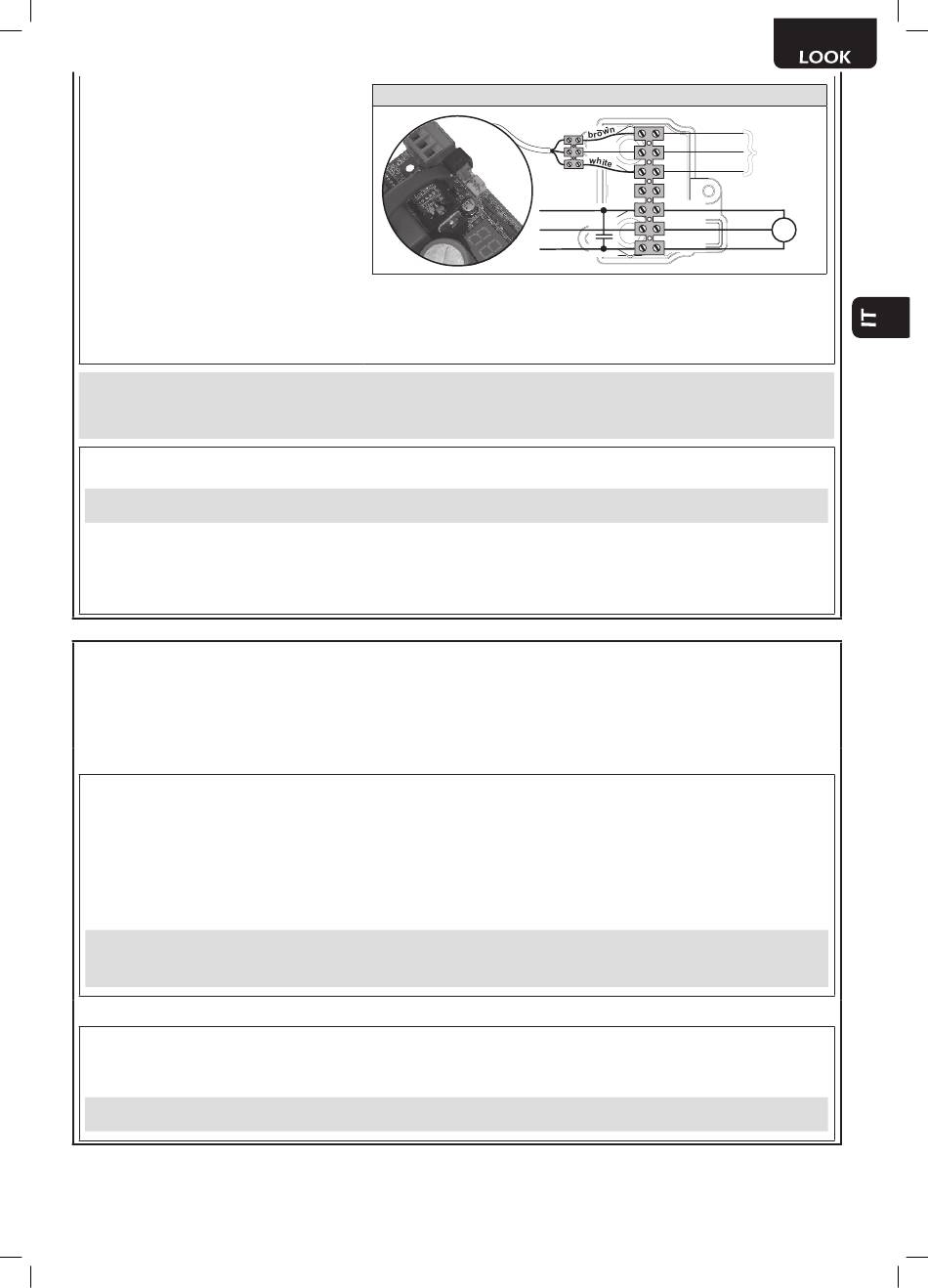

230V con encoder
brown
green
green
white
1(white)
CLOSE
2(blue)
COM
3(black)
OPEN
}
ENCODER
M
5
