DeWalt DCE088G18 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für DeWalt DCE088G18
Inhaltszusammenfassung für DeWalt DCE088G18

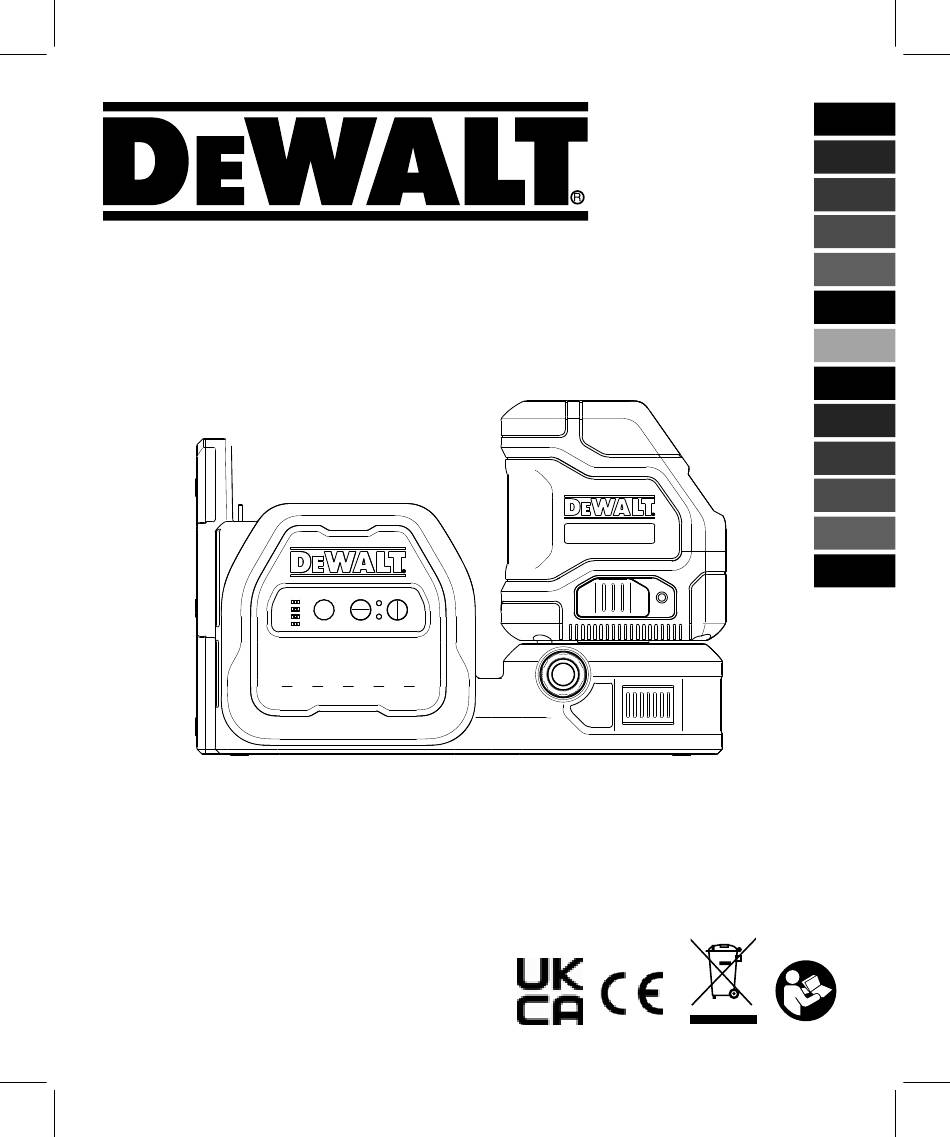

- Seite 1 DCE088G18 12V/18V Cross Line Laser www.2helpU.com...
- Seite 2 Figures...
- Seite 4 Figures STEP 4 STEP 3 STEP 2 30' (10 m) STEP 3 STEP 2 90˚ 45˚ STEP 1...
- Seite 5 30’ (9m) > 30' (10 m)
- Seite 6 Figures STEP 6 STEP 4 STEP 7 STEP 5 STEPS 2, 3 STEP 1...
- Seite 8 Figures 1/4-20 5/8-11...
- Seite 19 WARNUNG: Lesen Sie alle Anweisungen Laserinformationen aufmerksam durch. Das Nichtbeachten von Warnhinweisen und Anweisungen kann Der Laser DCE088G18 ist ein selbstnivellierendes zu Stromschlag, Brand und/oder schweren Laserwerkzeug, das im Innen- und Außenbereich Verletzungen führen. für horizontale (Nivellierung), vertikale und lotrechte Ausrichtungsprojekte genutzt werden kann.
- Seite 20 • Wenn das Gerät in einer Weise verwendet ACHTUNG: Nicht unterhalb des Lasers wird, die nicht vom Hersteller angegeben stehen, wenn dieser mit Hilfe der ist, können die Schutzfunktionen des Geräts Magnethalterung befestigt wurde. Beim beeinträchtigt sein. Herunterfallen des Lasers besteht die Gefahr schwerer Verletzungen oder der •...
-
Seite 21: Persönliche Sicherheit
• Betreiben Sie den Laser nicht in der Nähe • Befolgen Sie die Anweisungen im Abschnitt von Kindern und lassen Sie ihn nicht von Wartung in dieser Anleitung. Die Verwendung Kindern bedienen. Es können schwere nicht zugelassener Teile oder die Nichtbeachtung der Wartungsanweisungen kann zu elektrischen Augenverletzungen resultieren. -
Seite 22: Stromversorgung Des Lasers
Beschädigte oder veränderte Akkus können zu Stecken Sie das Ladekabel in eine Steckdose. unvorhersehbarem Verhalten führen, die Brände, Schieben Sie den Akkupack in das Ladegerät, bis Explosionen oder Verletzungen verursachen können. er einrastet (Abbildung ). Am Ladegerät blinkt • Der Akkupack oder der Laser darf weder Feuer noch die linke Anzeigeleuchte, um Ihnen mitzuteilen, hohen Temperaturen ausgesetzt werden. -
Seite 23: Prüfen Der Lasergenauigkeit
• Um die Genauigkeit Ihrer Arbeit sicherzustellen, gleichzeitig eingeschaltet werden. Erneutes Drücken prüfen Sie die Laserkalibrierung häufig. Siehe der EIN-/AUS-Tasten schaltet die Laserlinien aus. Der Prüfen der Lasergenauigkeit. Pendelsperrschalter deaktiviert sowohl die Laser als auch die Pendelverriegelung und sollte sich immer •... -
Seite 24: Überprüfung Auf Genauigkeit - Horizontaler Strahl, Neigungsrichtung (Abb. E)
Befestigen Sie den Laser mit dem Schwenkhalter Schalten Sie den horizontalen Laserstrahl ein und an einer Wand. Stellen Sie sicher, dass der Laser drehen Sie den Laser zum gegenüberliegenden geradeaus ausgerichtet ist. Ende der Wand und in etwa parallel zur Nachbarwand. Schalten Sie den horizontalen Strahl des Lasers ein und schwenken Sie den Laser ungefähr Markieren Sie die Mitte des Strahls... -
Seite 25: Verwendung Des Lasers
Verwendung des Lasers des Strahls markiert. Die Überprüfung der Kalibrierung muss mit einem Abstand durchgeführt werden, der Den Laser nivellieren nicht geringer als der Abstand für die Anwendungen ist, für die das Gerät verwendet wird. Solange der Laser ordnungsgemäß kalibriert ist, Markieren Sie zuerst eine Linie von 1,5 m Länge nivelliert sich der Laser selbst. -
Seite 26: Wartung
• Der Winkel besitzt einen Knopf zur Feineinstellung Lösungsmittel verwenden. Verwenden Sie ein weiches, (Abbildung ), mit dem die Laserstrahlen trockenes Tuch, um vor der Lagerung Feuchtigkeit von ausgerichtet werden können. Stellen Sie das dem Tool zu entfernen. Gerät auf eine ebene Fläche und drehen Sie den Fehlerbehebung Knopf nach rechts, um die Strahlen nach rechts zu bewegen, oder drehen Sie den Knopf nach links, um... -
Seite 27: Die Leds Der Batterieanzeige Blinken
Die LEDs der Batterieanzeige blinken von dem reflektierenden Band auf der Rückseite zurückgeworfen. Mit dem Magneten oben an der Wenn alle 4 LEDs auf der Batterieanzeige dauerhaft Karte kann die Zielkarte an einer Deckenschiene oder blinken, weist dies darauf hin, dass das Gerät an Stahlbolzen gehalten werden, um die senkrechte nicht vollständig mit dem Schalter Power/Transport und die waagerechte Position zu bestimmen. -
Seite 28: Service Und Reparaturen
Sobald die Deckenbefestigung gesichert ist, bieten ihre Stahlplatten eine Oberfläche, auf der der Magnetdrehwinkel (Abbildung ) befestigt werden kann. Die Position des Lasers kann dann fein-justiert werden, in dem der Magnetdrehwinkel an der Wandbefestigung nach oben oder unten geschoben wird. Service und Reparaturen HINWEIS: Der Auseinanderbau des Lasergeräts führt zur Nichtigkeit aller Garantien auf... -
Seite 29: Spezifikationen
Spezifikationen Lichtquelle Laserdioden Laser Wellenlänge 510-530nm (GRÜN) Laserleistung ≤1,5mw (jeder Strahl) LASERPRODUKT DER KLASSE 2 Arbeitsbereich 30 m 50 m mit Detektor Genauigkeit (waagerecht): ±3,0 mm pro 10 m Akku schwach 1 LED blinkt auf Akkuanzeige Gerät mit Pendelsperrenschalter 4 LEDs blinken auf Akkuanzeige nicht ausgeschaltet Blinkende Laserstrahlen Neigungsbereich überschritten/Gerät ist nicht nivelliert... - Seite 139 Notes:...
