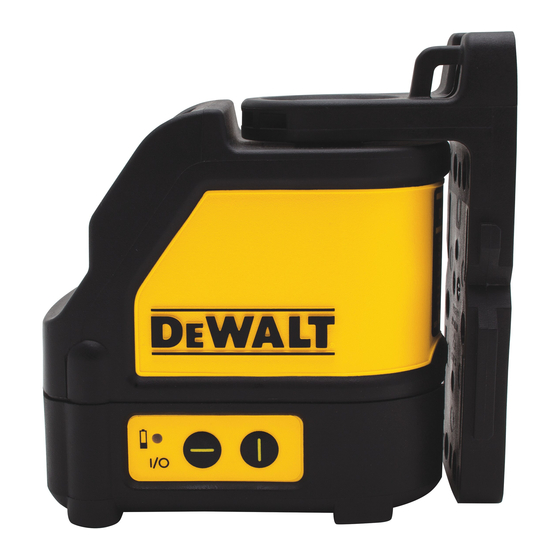

DeWalt DW088 Handbuch
  1. Anleitungen
  2. Marken
  3. DeWalt Anleitungen
  4. Lasermessgeräte
  5. DW088
  6. Handbuch

DeWalt DW088 Handbuch

Vorschau ausblenden Andere Handbücher für DW088:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 26

Quicklinks

DW088
DW088CG
www.
.eu
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeWalt DW088

Inhaltszusammenfassung für DeWalt DW088

  • Seite 1 DW088 DW088CG www.
  • Seite 3 Fig. A...
  • Seite 4 Fig. B Fig. C1...
  • Seite 5 Fig. C2 Fig. C3...
  • Seite 6 Fig. C4 Fig. D...
  • Seite 7 Fig. E Fig. F...
  • Seite 8 Fig. G Fig. H...
  • Seite 9 Fig. I1 Fig. I2...
  • Seite 10 Fig. J1 Fig. J2...

  • Seite 26: Deutsch

    DEUtsch KREUZLINIENLASER DW088, DW088CG Herzlichen Glückwunsch ! Sie haben sich für ein Werkzeug von D WALT entschieden, das die lange D WALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen D WALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

  • Seite 27: Sicherheitsanweisungen Für Laser

    DEUtsch Weist auf eine Brandgefahr hin. Sicherheitsanweisungen für Laser WARNUNG! Lesen und verstehen Sie alle Anweisungen. Die Missachtung der nachstehend aufgeführten Anweisungen kann einen Stromunfall, Brand und/oder schwere Verletzungen verursachen. BEWAHREN SIE DIESE ANWEISUNGEN AUF • Betreiben Sie den Laser nicht in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden.

  • Seite 28: Konformitätserklärung

    Laserstrahlung führen. WARNUNG: Feuergefahr ! Vermeiden Sie ein Kurzschließen der Anschlüsse einer nicht im Gerät befindlichen Batterie Konformitätserklärung Die DEWALT Werke erklären, dass die CE-Kennzeichnung auf diesem Produkt in Übereinstimmung mit der CE-Kennzeichnungsrichtlinie 93/68/EWG angebracht wurde. Dieses Produkt entspricht IEC/EN60825-1:2014 Für weitere Einzelheiten besuchen Sie bitte www.2helpU.com.

  • Seite 29: Restrisiken

    DEUtsch • Sollte das Auge dem Strahl eines Klasse-2-Lasers ausgesetzt werden, so gilt dies für maximal 0,25 Sekunden als unschädlich. Die Reflexe der Augenlider stellen im allgemeinen einen ausreichenden Schutz dar. • Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl. •...

  • Seite 30: Überprüfen Der Lieferung

    DEUtsch Wichtige Sicherheitsanweisungen für die Batterie WARNUNG: Batterien können explodieren oder auslaufen und zu Verletzungen oder Brand führen. Um diese Gefahr zu reduzieren: • Beachten Sie alle Anweisungen und Warnhinweise auf der Batterie und der Verpackung. • Achten Sie beim Einsetzen der Batterien immer auf die richtige Polarität (+ und –), die auf der Batterie und am Gerät angegeben ist.

  • Seite 31: Gerätebeschreibung (Abb. B)

    Batteriefachdeckel 1/4" x 20 Innengewinde Bestimmungsgemässe Verwendung Der Kreuzlinienlaser DW088/DW088CG wurde zur Projektion von Laserlinien bei Profi- Einsätzen entwickelt. Das Werkzeug kann in geschlossenen Räumen verwendet werden, um horizontale (ebene) und vertikale (lotrechte) Ausrichtungen durchzuführen. Das Einsatzgebiet reicht vom Layout von Wänden und Fenstern bis hin zur Installation von Rahmenschienen.

  • Seite 32: Erneuerung Der Batterien (Abb. B)

    DEUtsch Erneuerung der Batterien (Abb. B) Im Anbaugerät werden Batterien des Typs LR6 (AA) verwendet. • Öffnen Sie den Batteriefachdeckel  10  • Erneuern Sie die Batterien  12  . Vergewissern Sie sich, daß die neuen Batterien wie angegeben eingesetzt werden . •...

  • Seite 33: Einstellung Des Werkzeugs

    DEUtsch • Um die Wandbefestigung zu entfernen, ziehen Sie sie mit genügend Kraft vom Werkzeug. Um die Wandhalterung an der Wandschiene anzubringen, gehen Sie folgendermaßen vor (Fig. C3): • Öffnen Sie die Spannbacken  15  • Legen Sie die Spannbacke um die Wandschiene herum, und geben Sie die Klammer frei, um die Spannbacken auf der Schiene zu schließen.

  • Seite 34: Ein- Und Ausschalten (Abb. A)

    Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler. Laserzubehör Digitaler Laserdetektor: DE0892 (Abb. F) Zu einigen Lasergeräten gehört ein DEWALT Digitaler Laserdetektor. Der DEWALT Digitale Laserdetektor hilft bei der Lokalisierung eines vom Lasergerät ausgegebenen Strahls bei...
  • Seite 35 Lichtverhältnissen oder über lange Strecken. Der Detektor kann im Innen- und Außenbereich eingesetzt werden, wo es schwierig ist, den Laserstrahl zu sehen. Der Detektor ist ausschließlich zur Verwendung mit den Linienlasern DW088/DW088CG und DW089 sowie anderen kompatiblen D WALT Linienlasern vorgesehen. Er darf nicht mit Rotationslasern verwendet werden.

  • Seite 36: Befestigung Auf Einer Messlatte (Abb. F, G)

    DEUtsch Bedienung des Detektors (Abb. F) 1. Stellen Sie den Laser auf und richten Sie ihn aus. 2. Schalten Sie den Detektor ein, indem Sie die Einschalttaste  21  drücken. 3. Positionieren Sie den Detektor so, dass das Sensor Fenster dem Laserstrahl  25 ...

  • Seite 37: Reinigung Und Aufbewahrung Des Detektors

    Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Detektors entfernt werden. • Der Dewalt digitale Laserdetektor ist regenbeständig, darf jedoch nicht in Wasser getaucht werden. Schütten Sie kein Wasser auf das Gerät und tauchen Sie es nicht in Wasser ein.

  • Seite 38: Optionales Zubehör

    DEUtsch Der detektor gibt einen ton aus, aber das LDC-display-fenster funktioniert nicht. • Wenn der Detektor sehr kalt ist, lassen Sie ihn sich in einem geheizten Bereich akklimatisieren. • Wenn das LCD-Display-Fenster immer noch nicht funktioniert, bringen Sie den Detektor zu einer D WALT Kundendienststelle.

  • Seite 39: Scan-Überprüfung (Abb. H)

    DEUtsch WARNUNG: Der Zustand der Fläche spiegelt sich in den gezeigten Ergebnissen. Wird dieser Zustand in der Praxis nicht erzielt, so müssen die Messungen entsprechend justiert werden. Scan-Überprüfung (Abb. H) • Stellen Sie das Werkzeug in einem Bereich zwischen zwei vertikalen Oberflächen auf, die mindestens 9 m auseinander liegen.

  • Seite 40: Überprüfung Auf Lotrechtigkeit (Abb. J1, J2)

    DEUtsch • Messen Sie den Unterschied zwischen den Marken (  32   34  • Ist der Unterschied zwischen den Marken 6 mm oder kleiner, so ist das Werkzeug richtig kalibriert. • Ist der Unterschied zwischen den Marken größer als 6 mm, so muß das Werkzeug repariert werden.

  • Seite 41: Entsorgung

    DEUtsch Entsorgung • Entsorgen Sie dieses Produkt NICHT im Hausmüll. • Entsorgen Sie Batterien IMMER gemäß den an Ihrem Standort geltenden Bestimmungen. • BITTE UM WIEDERVERWERTUNG gemäß den örtlichen Bestimmungen für die Sammlung und Entsorgung von Elektro- und Elektronikabfall unter der WEEE-Richtlinie. Batterien •...
  • Seite 42 DEUtsch GARANTIE WALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender.
  • Seite 216 © 2018 D WALT Industrial Tool Co. WALT Europe D-65510 Idstein Germany 65509 Made in China N498356 September 2018...
