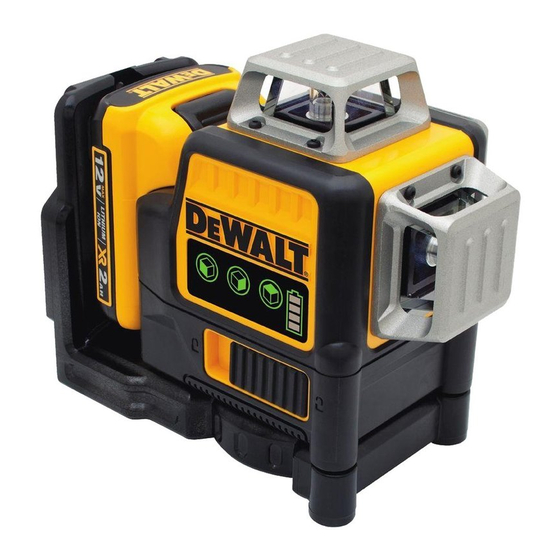

DeWalt DCE089R Betriebsanleitung

3 x 360 line laser; 2 x 360 line laser
Vorschau ausblenden Andere Handbücher für DCE089R:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DCE089G, DCE089R: 3 x 360° Line Laser
DCE0811G, DCE0811R: 2 x 360° Line Laser
www.2helpU.com
GB
D
F
I
ES
PT
NL
DK
SE
FIN
NO
TR
GR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeWalt DCE089R

Inhaltszusammenfassung für DeWalt DCE089R

  • Seite 1 DCE089G, DCE089R: 3 x 360° Line Laser DCE0811G, DCE0811R: 2 x 360° Line Laser www.2helpU.com...
  • Seite 3 > 30 . (9m) > 30 . (9m)
  • Seite 4 Figures...
  • Seite 5 > 14 . (4m) > 14 . (4m) 90˚...

  • Seite 6: Benutzersicherheit

    Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Falls Sie Fragen oder Kommentare zu diesem oder einem anderen dewalt Werkzeug haben, dann gehen Sie auf www.2helpU.com im Internet. • Betreiben Sie den Laser nicht in explosionsgefährdeten WARNUNG: Umgebungen, in denen sich z.

  • Seite 7: Produktübersicht

    Abbildung 1B - Laserinformationen EIN-/AUS-Taste: seitliche Laserlinie • Der DCE089G, DCE089R 3-Strahl 360° Linienlaser Abbildung 1B - EIN-/AUS-Taste: frontale, vertikale und der DCE0811G, DCE0811R 2-Strahl 360° Laserlinie (nur DCE089R/G) Linienlaser sind Klasse 2 Laserprodukte. Die Laser sind selbtjustierende Laser-Tools, die für horizontale (ebene)

  • Seite 8: Batterien Und Leistung

    DCB120, DCB127 oder können ebenfalls mit dem • Die Batterien von Kindern fernhalten. DEWALT Starter Pack betrieben werden, das Platz für 4 x AA • Entnehmen Sie die Batterien wenn das Gerät nicht Batterien bietet. Hinweis: Das AA Starter Pack ist nur für den verwendet wird.

  • Seite 9: Betrieb

    Blinkzykllus; (ii) in Winkeln größer als 10° blinken die Laser mit einem Drei-Blink-Zyklus. Wenn die Strahlen Die DCE089G, DCE089R, DCE0811G und DCE0811R Laser blinken, IST DER LASER NICHT WAAGERECHT (BZW. sind mit einer Akkuanzeige ausgestattet, wie in Abbildung 1B SENKRECHT) UND SOLLTE NICHT ZUR BESTIMMUNG dargestellt.

  • Seite 10: Wartung

    Richtungen glatt, stabil und eben ist, wobei der Laser nach Falls Sie Hilfe bei der Auswahl von Zubehör brauchen, nehmen vorn in Richtung gegenüberliegende Wand zeigt (0 Grad Sie bitte Kontakt mit dem DeWALT Service-Center in Ihrer Nähe Stellung). auf oder gehen Sie auf www.2helpU.com im Internet.
  • Seite 11 4. Drehen Sie den Laser 180 Grad auf der Halterung, und Abstand zwischen Zulässiger Abstand markieren Sie die Position der horizontalen Balken an der Wänden zwischen gegenüberliegenden Wand (Siehe #2). 5. Messen Sie den vertikalen Abstand zwischen 9 m (30’) 6,0 mm (1/4”) .
  • Seite 12 Prüfung der 90º Genauigkeit zwischen vetikalen Strahlen • Stellen Sie sicher, dass die Batterien bzw. die Akkus (DCE089R/G) (Siehe Abbildung ordnungsgemäß funktionieren. Setzen Sie im Zweifel neue Batterien ein. Die Prüfung der 90º Genauigkeit erfordert einen offenen • Stellen Sie sicher, dass die Batteriekontakte sauber und Bodenbereich von mindestens 10m x 5m (33’...

  • Seite 13: Service Und Reparaturen

    Wenn Sie aus irgendeinem Grund nicht vollständig zufrieden (Siehe Abbildung ) Einsatz) mit der Leistung Ihres DeWalt Lasers sind, dann können Sie ihn innerhalb von 30 Tagen ab dem Datum des Kaufs gegen die Der Laser ist sowohl mit 1/4 - 20 als auch mit 5/8 11 volle Erstattung des Kaufpreises zurückgeben - Ihnen werden...
  • Seite 14 4 x LED auf der Batterieanzeige blinkend Pendelsperrschalter ausgeschaltet Blinkende Laserstrahlen Stromquelle Stromquelle 4 Batterien (1,5 V) der Größe AA (6V DC) oder 10.8V Li Ion DEWALT Akkus. Betriebstemperatur -10°C bis 50°C (14°F bis 122°F) Lagertemperatur -20°C bis 60°C (-5°F bis 140°F) Feuchtigkeit Maximale relative Feuchte 80% für Temperaturen bis zu 31°C (88°F) , die...
  • Seite 15 SOSTARE NEL RAGGIO. Prodotto laser classe 2 danni materiali. In caso di domande o commenti in merito a questo utensile o a qualsiasi utensile dewalt, visitare il sito web www.2helpU.com. AVVERTENZA: Leggere e comprendere tutte le istruzioni. La mancata osservanza delle istruzioni seguenti può...
  • Seite 16 Figura 4 - tolleranza di filettatura tripode • La linea laser DCE089G, DCE089R 3-Beam 360° nonché (1/4 - 20 e 5/8 -11) la linea laser DCE0811G, DCE0811R 2-Beam 360° sono prodotti della classe laser 2. I laser sono utensili laser...

  • Seite 17: Installazione/Rimozione Della Batteria

    Utilizzare soltanto il caricatore specifico per il pacco batteria pacchi batteria DeWALT 10.8V: DCB120, DCB127 o anche con ricaricabile. il starter pack DEWALT AA che può contenere 4 batterie AA. Sicurezza personale Nota: Il starter pack AA è raccomandato solo per l’utilizzo con il laser rosso.

  • Seite 18: Indicatore Batteria Scarica

    (più di 4°), il raggio laser lampeggerà. Ci sono due sequenze di I laser DCE089G, DCE089R, DCE0811G e DCE0811R sono lampeggiamento associate con la condizione di stato fuori equipaggiati con un indicatore della batteria come da immagine livello: (i) tra 4°...

  • Seite 19: Controllo Precisione

    (posizione a 0°). DeWALT più vicino o andare al sito web www.2helpU.com. 2. Ruotare il raggio orizzontale del laser e girare il laser in direzione dell’estremità opposta della parete...
  • Seite 20 Controllo precisione – 6. Ruotare il laser di 90° e ripetere il test. raggio verticale (vedere figura Controllo precisione – raggio orizzontale, direzione di passo (vedere figura Il controllo della calibrazione verticale (piombo) del laser Il controllo della calibrazione passo orizzontale del laser richiede più...

  • Seite 21: Risoluzione Dei Problemi

    Risoluzione dei problemi Controllo della precisione a 90º tra i raggi verticali (DCE089R/G) (vedere figura Il laser non si accende Il controllo della precisione a 90º richiede un’area del pavimento • Accertarsi che le batterie AA (quando in uso) sono installate ampia di almeno 10 m x 5 m (33’...

  • Seite 22: Manutenzione E Riparazioni

    1/4” - 20 e 5/8” - 11 (l) sulla parte inferiore dell’unità. Questa o province. filettatura serve per alloggiare futuri accessori DeWALT. In aggiunta alla garanzia, gli strumenti DeWALT sono coperti da: Utilizzare sempre esclusivamente accessori specificatamente per l’utilizzo con questo prodotto. Attenersi alle direzioni 1 anno di manutenzione gratuita riportate sugli accessori.
  • Seite 23 Raggio di inclinazione superato/unità non a livello Alimentazione 4 batterie AA (1,5 V) (6 V DC) o 10.8V pacco batterie ricaricabili Li Ion DEWALT. Temperatura di esercizio da -10° C a 50° C (da 14° F a 122° F) Temperatura di stoccaggio da -20°...
  • Seite 24 WALT Industrial Tool Co., DCE089G, DCE089R, DCE0811G, DCE0811R 100270392 - Rev C August 2017 Copyright © 2017 D WALT www.2helpU.com...
