M.blue plus ®

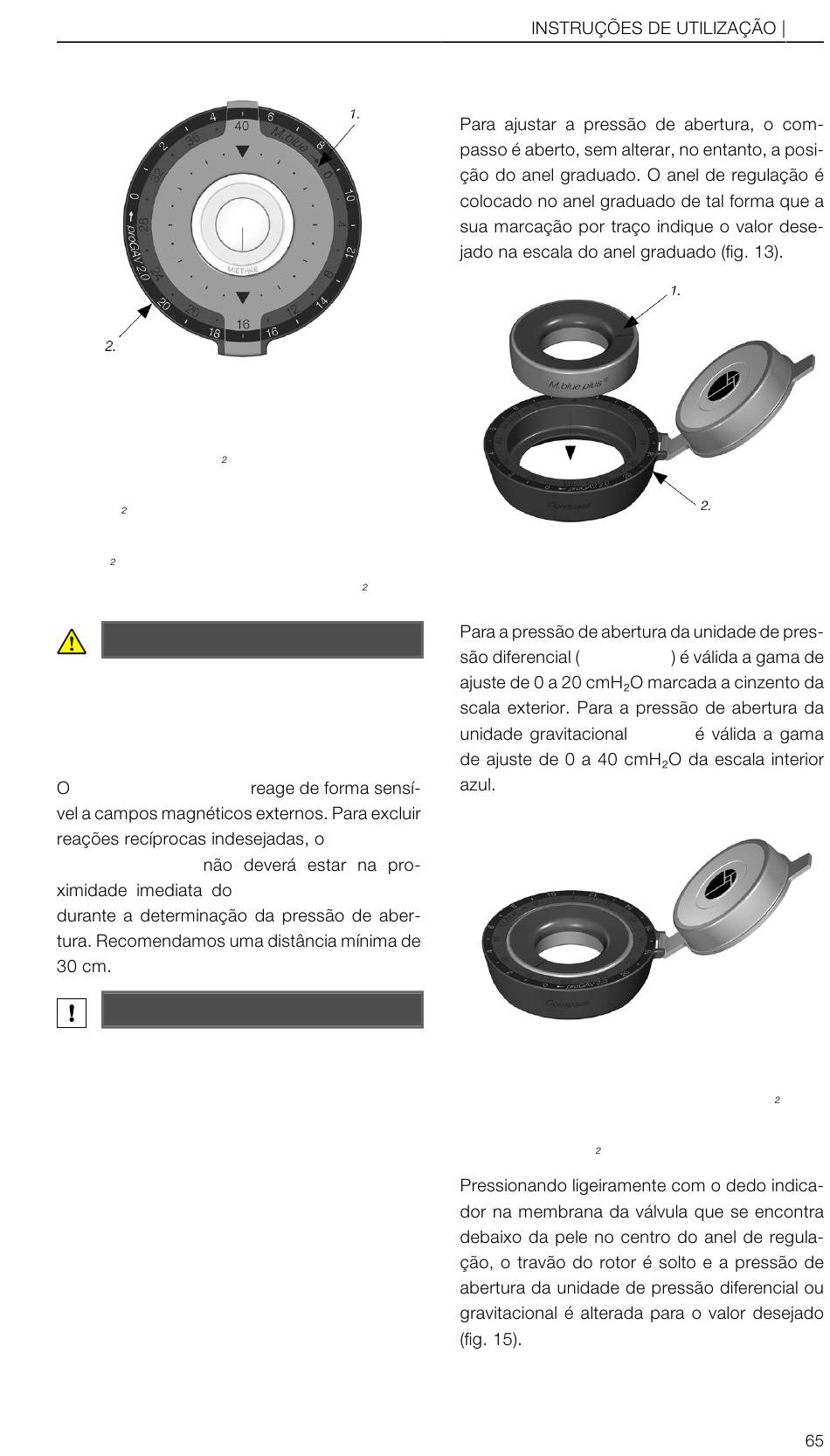

Fig. 12: 1. Escala M.blue 2. Escala proGAV 2.0
Exterior: Escala da unidade de pressão diferencial (pro-
GAV 2.0) de 0 a 20 cmH O
Interior: Escala da unidade gravitacional (M.blue) de 0
a 40 cmH O (pressão de abertura da unidade de pres-
são diferencial (proGAV 2.0) na imagem de exemplo
17 cmH O, pressão de abertura da unidade gravitaci-
onal (M.blue) na imagem de exemplo 16 cmH O)
CUIDADO
O M.blue plus Compass deve ser colocado
o mais centralmente possível na válvula,
caso contrário, pode resultar na determina-
ção incorreta da pressão de abertura.
M.blue plus Compass
Adjustment Ring
OBSERVAÇÃO
Possíveis bolhas de ar dentro do compasso
não interferem com a sua funcionalidade.
M.blue plus
M.blue plus Compass
3. Processo de regulação
Fig. 13: Colocação
1. Adjustment Ring 2. Scale ring
proGAV 2.0
Fig. 14: Regulação da unidade de pressão diferencial
(proGAV 2.0) na imagem de exemplo 1 cmH O. Ou
regulação da unidade gravitacional (M.blue) na imagem
de exemplo 32 cmH O.
do Adjustment
M.blue
PT
Ring
