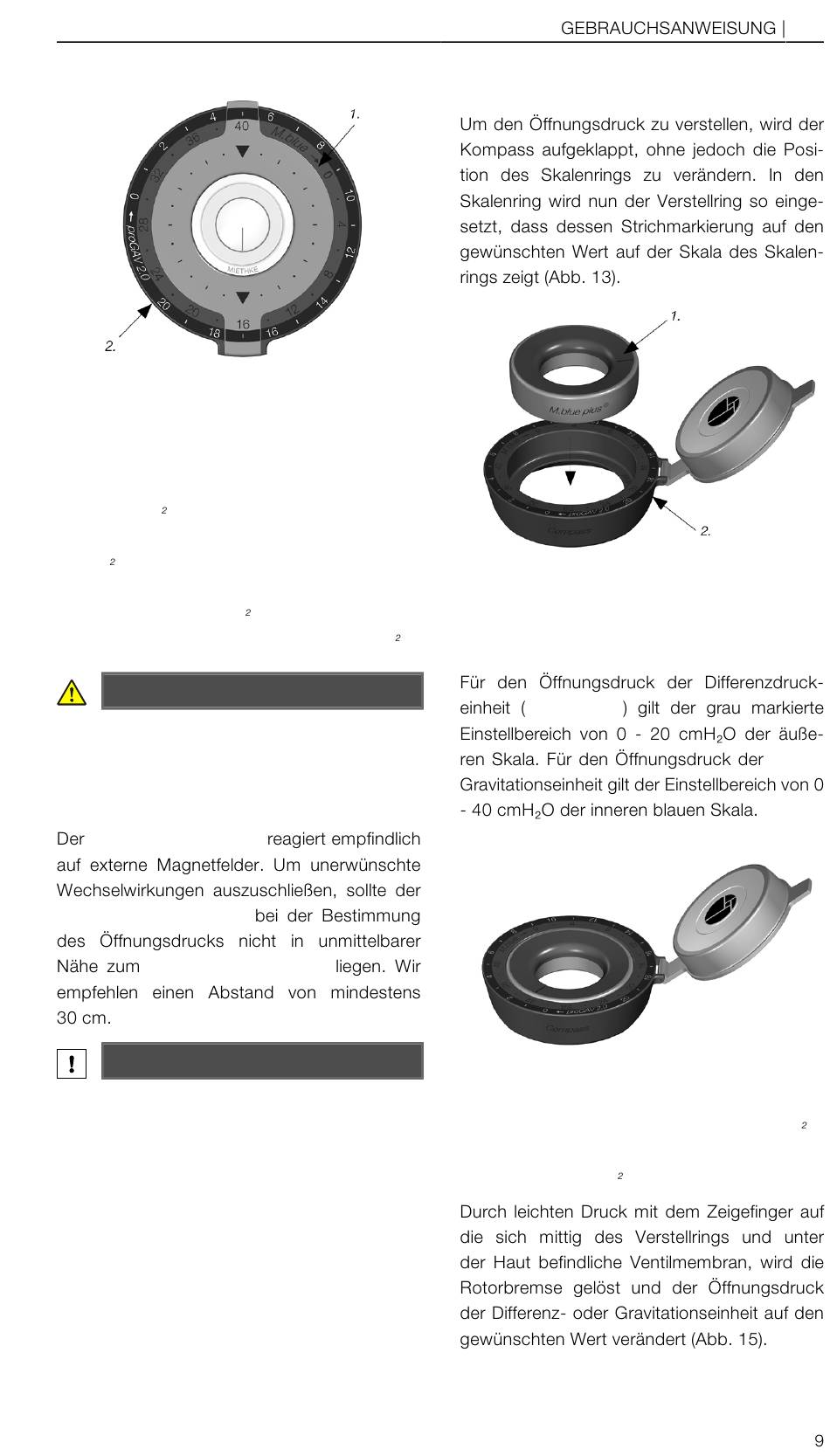

miethke M.blue plus Gebrauchsanweisung Seite 9

M.blue plus ®
Abb. 12: Kompass Skalenring
1. M.blue Skala
2. proGAV 2.0 Skala
Außen: Skala der Differenzdruckeinheit (proGAV 2.0)
von 0 - 20 cmH O
Innen: Skala der Gravitationseinheit (M.blue) von 0 -
40 cmH O
(Öffnungsdruck der Differenzdruckeinheit (proGAV 2.0)
im Bildbeispiel 17 cmH O, Öffnungsdruck der
Gravitationseinheit (M.blue) im Bildbeispiel 16 cmH O)
VORSICHT
Der M.blue plus Kompass sollte möglichst
mittig auf das Ventil aufgesetzt werden,
sonst kann es zu einer fehlerhaften Bestim-
mung des Öffnungsdruckes kommen.
M.blue plus Kompass
M.blue plus Verstellring
M.blue plus Kompass
HINWEIS
Mögliche Lufteinschlüsse in der Kompass-
kammer haben keinen Einfluss auf die
Kompassfunktion.
3. Verstellvorgang
Abb. 13: Einsetzen des Verstellringes
1. Verstellring
2. Skalenring
proGAV 2.0
Abb. 14: Einstellung
(proGAV 2.0) im Bildbeispiel
bzw. Einstellung der Gravitationseinheit (M.blue) im
Bildbeispiel auf 32 cmH O.
DE
M.blue
der Differenzdruckeinheit
auf 1 cmH O.
