Beispiel - Anschluss - Schaltbild - Thies CLIMA First Class Bedienungsanleitung

Pin Name
1 WG-Frequenz
2 GND
3 +U
s
4 Seriell B
5 Seriell A
6 DGND
7
HZG
8
* Bestell Nr. 4.3151.1x.xxx (ohne Heizung) Pin 7 u. 8 sind nicht belegt.
6.1

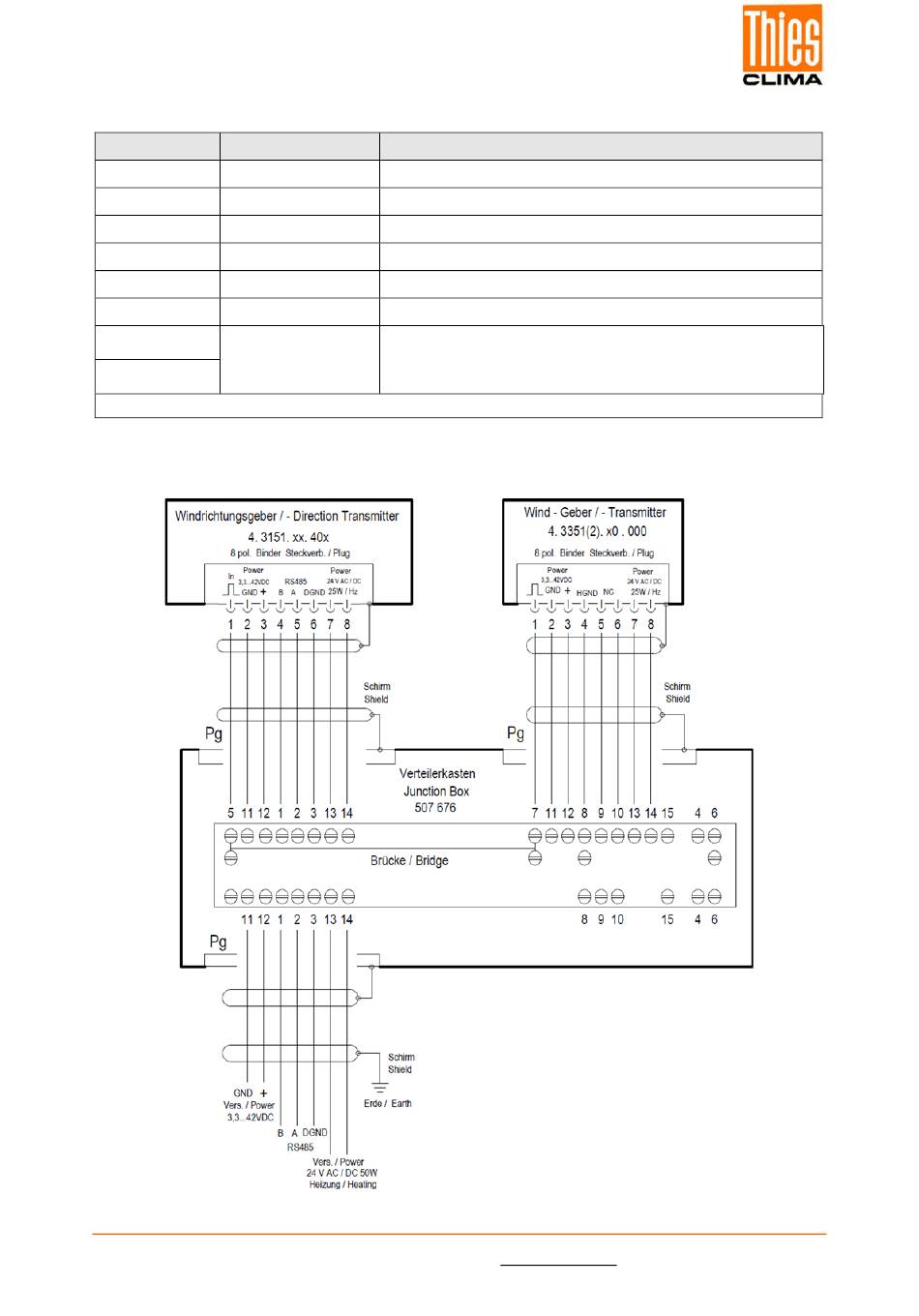

Beispiel - Anschluss - Schaltbild
